导航光标（Quad）菜单

导航光标菜单（又名Quad）是实体夹点编辑的另一种选择，它提供了一组（更）丰富的编辑操作，同时需要较少的单击，而不会使屏幕上布满夹点图示符。。

Quad可用于：

• 轻松快速地编辑实体。
• 创建实体。

激活导航

Quad的激活由QUADDISPLAY系统变量控制。

要切换“导航”的开/关，请执行以下一项操作：

• 单击状态栏中的“导航”字段。
• 按F12功能键。
• 在“设置”对话框中编辑QUADDISPLAY系统变量。
• 在命令栏中键入QuadDisplay，然后选择一个选项。
• 单击四边形右上角的“关闭”按钮（x）。



编辑导航设置

1. 右键单击状态栏中的QUAD字段，然后在上下文菜单中选择“设置”。将打开“设置”对话框，显示“导航”设置：



   • Quad显示：确定何时显示Quad。
     • 负：关闭四边形。
     • 1：当光标在实体上时。光标下的实体突出显示。
     • 2：选择实体时
     • 4：在没有选择任何实体且光标下方没有实体的情况下，单击鼠标右键。
     • 8：将鼠标悬停在当前选择集中不存在的实体上时，抑制四边形；将“显示导航”设置为右键单击“打开”以显示四边形。
   • Quad默认命令启动：设置启动默认Quad命令的操作。
     • 0：点击按钮。
     • 1：右键
   • 四弹出角落：控制四相对于光标位置弹出的位置：上，中心或右中。
   • 四边形宽度：定义一行中的命令数。默认= 6个命令。

   • 方形图标大小：小图标（16 x 16像素），大图标（32 x 32像素）或特大图标（64 x 64像素）。

     小图标	大图标
     特大图标

   • 方形图标空间：定义“方形”工具按钮周围的空间：窄，普通或大

     狭窄的	普通的	宽的

   • 四屏显示延迟：设置实体高亮显示和四屏显示之间的时间间隔（以毫秒为单位）。
   • 四屏隐藏延迟：设置当光标超出四屏隐藏裕度限制时，隐藏四屏的时间间隔（以毫秒为单位）。
   • 四边形隐藏边距：以像素为单位设置光标可以从四边形移开的距离。如果光标移到该限制之外，则四边形将被隐藏。
   • 四边形透明：定义当鼠标移到四边形外部但在四边形隐藏边距内时，四边形是否变为透明。
   • 四重工具提示延迟：以毫秒为单位设置显示工具提示的延迟时间。如果该值为负，则不会显示任何工具提示。
   • Quad扩展延迟：设置鼠标进入后展开Quad的时间间隔（以毫秒为单位）。
   • Quad扩展标签延迟：设置鼠标进入后扩展组标签的时间间隔（以毫秒为单位）。
   • 悬停提示：指定在悬停时是否在导航中显示实体属性。
   • 翻转不透明度：指定Quad处于翻转状态时的不透明度。可接受介于10（非常透明）和100（完全不透明）之间的值。
   • 过渡选择集：选择多个实体时，控制过渡提示的内容。

2. 要编辑设置，请选择设置，然后执行以下操作之一

   • 输入一个新值。
   • 单击复选框。
   • 选择一个选项。

3. 关闭设置对话框。

导航布局

Quad光标菜单的布局取决于：

• 光标或当前选择集下的实体类型。
• 当前的工作区。
• 几何事件，例如相交或相切。
• 当光标悬停在实体上时，该实体将突出显示，并且Quad将显示具有该实体类型的最近使用的命令。
  当光标下有多个实体时，请按TAB键以高亮显示所有实体。

  如果QuadCommandLaunch = 1，请右键单击而不输入Quad以启动命令。
  如果QuadCommandLAUNCH = 0，则单击命令按钮。
• 如果Rollover Tips = ON，则光标下的实体属性将显示在Quad中。

  如果“四边形”显示关闭，则在以下情况下将显示翻转提示：
  • SELECTIONPREVIEW = 1或3
  • ROLLOVERTIPS =开

• 单击属性以进行编辑：


在“自定义”对话框的“属性”选项卡中指定每种实体类型显示的属性。
在左窗格中选择一个实体类型，然后在“过渡”窗格中检查属性。

• 将光标移到Quad上，以显示具有该实体类型的最近使用的命令。
  底部显示了许多命令类别选项卡。




  • 按钮的数量由QuadWidth用户首选项控制。
  • 显示哪个命令组选项卡取决于当前工作区。请参见编辑工作区命令组以打开关闭的命令组。
  • 单击一个图标以启动命令。
• 将光标移到选项卡上以展开光标下的命令组。




  单击一个图标以启动命令。

注意：展开四边形时，单击四边形的标题栏以显示翻转提示。

使用四边形

1. 将光标移动到要操作的实体。
   光标下方的实体突出显示，并且Quad显示具有该实体类型的最近使用的命令。

2. （选项）选择更多实体。
   请参阅选择多个实体。

3. 请执行以下任一操作：

   • 根据QUADCOMMANDLAUNCH系统变量的值，右键单击或单击“四边形”以重复最近使用的命令。
   • 将光标移至Quad，然后选择其他命令。
     请参见四边形布局。

4. 执行命令。

选择多个实体

1. 将光标移到第一个实体上，然后在实体突出显示时单击。
   实体被选中并保持突出显示。

2. 将光标移动到另一个实体，然后在该实体突出显示时单击。
   该实体将添加到选择集中，并保持突出显示状态。

3. （选项）重复步骤2以选择更多实体。

4. （选项）将光标移动到选定的实体，然后按住Shift键并单击。
   该实体已从选择集中删除。

选择面或实体的边缘

命令：DmSelectEdges

1. 选择面和或实体。
   请参阅选择多个实体。

2. 在“四元光标”菜单的“模型”命令组中，单击“选择边”工具（）。
   选定面和实体的所有边缘均被选中。

3. （选项）要从选择集中删除边缘：按住Shift键，然后单击边缘。

使用四边形创建实体

如果设置了QUADDISPLAY系统变量的标志4（=在右击时显示四边形），则在四边形（无选择四边形）中可使用实体创建命令。

设置右键单击时显示四边形选项：在状态栏中右键单击“导航”字段，然后在上下文菜单中检查该选项。

Quad中可用的实体创建命令为：

• 最近使用的命令。可用命令的数量取决于QuadWidth用户首选项。
• 多个命令组选项卡，具体取决于当前的工作空间。



自定义四边形

要打开“自定义/四元组”对话框，请执行以下任一操作：

• 右键单击状态栏中的导航字段，然后在上下文菜单中选择“自定义导航项目... ”。
• 运行“自定义”命令，然后选择“导航”选项卡。

“自定义/四元组”对话框具有两个节选项卡，这些节选项卡涉及自定义四元组：

• 该四部分：
  在本节中，可以指定所有“四边形”选项卡的名称和内容，类似于自定义“功能区”选项卡的方式。可以创建，复制，重命名和删除四边形选项卡。通过从对话框的右侧拖动按钮，或使用右键单击上下文菜单来添加，重命名，移动或删除“四边形按钮”，来管理四边形选项卡的内容。对话框的右侧包含所有按钮的完整列表，这些按钮可以在四边形中显示。这些包括cui文件中定义的工具，以及所有内部定义的四按钮，这些按钮在底部的新“内置”分支下列出。这些内置按钮与工具类似，只是无法编辑：它们的名称，图标，命令字符串等是只读的。在“对象过滤器”属性中分别为每个“四边形按钮”指定一个条件，该条件指定当某个光标悬停在实体上时某个四边形按钮是否将出现在四边形中，这类似于“对象上下文菜单项”的配置方式。无法修改内置四键按钮的对象过滤器。
• 的工作区部分：
  这部分定义该四路标签将在四可用，以何种顺序，并且其中的工作空间。在此界面中，您可以添加/移动/删除整个Quad选项卡。“四边形”选项卡的内容在此部分中未显示或不可编辑，因为这是在对话框的“四边形”部分中完成的。在“四边形”部分中创建新的“四边形选项卡”时，该“四边形选项卡”会自动添加到所有工作区中的“四边形”中。

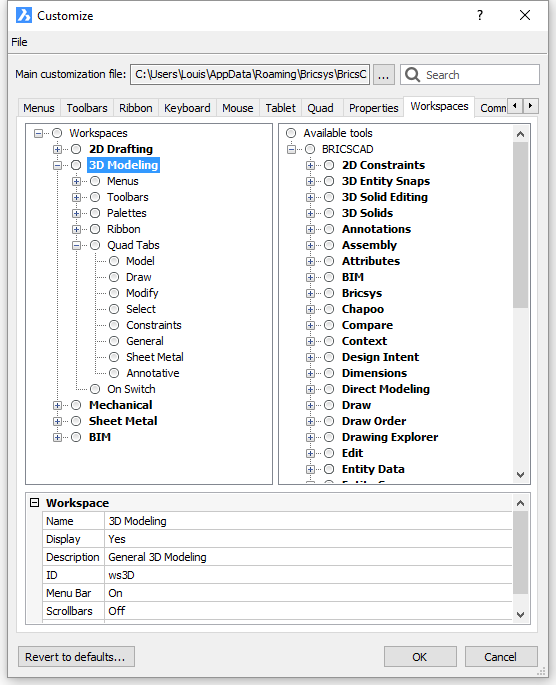

编辑工作区的“导航”选项卡

1. 将光标移到工具栏上，然后右键单击并在上下文菜单中选择“自定义”。

2. 单击“自定义”对话框上的“工作区”选项卡。

3. 展开要编辑的工作区。

4. 展开导航项卡列表。
   当前关闭的标签页显示为灰色。



5. 要设置选项卡的可用性，请选择选项卡，然后单击“属性”网格中的“显示”字段，然后选择“是”或“否”。

6. 要添加选项卡，请执行以下任一操作：

   • 右键单击Quad Tabs节点，然后在上下文菜单中选择Appand Quad选项卡，以在选项卡列表的底部添加一个选项卡。
   • 选择一个选项卡，然后右键单击并在上下文菜单中选择“插入”以在所选选项卡上方添加一个选项卡。
   • 在“选择功能区选项卡”对话框上，选择要插入的选项卡，然后单击“确定”按钮。



7. 要删除选项卡，请选择选项卡，然后右键单击并在上下文菜单中选择“删除”。

8. 要更改选项卡顺序，请执行以下操作：将选项卡拖放到列表中。
