渲染材料

命令： 材质，MatBrowserOpen，MatBrowserClose，MaterialMap

“材质”命令创建材质并通过“工程图资源管理器”编辑其属性。

该MatBrowserOpen命令打开浏览器的材料，这显示了可用的高分辨率渲染材质的概述。

所述MatBrowserClose命令关闭材料的浏览器。

所述MATERIALMAP命令允许调整纹理图像如何被映射到3D实体和填充实体的面，如三维面，宽折线和多边形网格。

材质定义保存在工程图中。每个工程图都包含全局材料。无法删除或重命名全局材料。但是，您可以编辑“全局”材质的属性。

材料词汇表

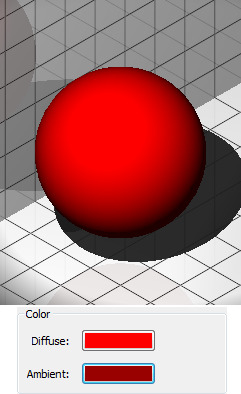

• 漫反射色：物体在纯直射白光下显示的颜色。它被视为对象本身的颜色。
• 环境颜色：环境光而不是直射光下阴影中对象的颜色。



• 高光：材料颜色的高反射高光。



  金属高光（左）和非金属高光（右）

• 阴影：表面的颜色和亮度如何随光照变化。

• 纹理贴图：为3D模型本身未包含的表面添加细节。

• 漫反射贴图：在表面上添加结构或图案以模拟材料。

• 透明度贴图：将纹理的透明度设置为0％（黑色）到100％（白色）以及介于（灰度）之间的任何值。（黑色=透明度图）



• 凹凸贴图：模拟表面上的一定粗糙度或凹凸感。（左=带有凹凸贴图）



• 反射率：表面反射光的特性。

• 透明性：光线通过固体物体的清晰透射。

• 半透明：光通过固体物体的散射传输。

• 折射：穿过透明物体时光线的弯曲。

• 自发光：好像表面在发射自己的光一样。没有光投射在其他物体上。

定义材料

请参见材料命令。

分配材料

可以将材料分配给图层和实体。如果实体的Material属性为BYLAYER，则将使用分配给实体层的材料。

默认情况下，新实体获得BYLAYER材质设置。

步骤：将材料分配给工程图

1. 在“渲染材质”面板中搜索材质。
2. 右键单击材料，然后选择“添加到工程图”选项。

过程：将物料分配给实体

方法1：使用属性栏。

1. 选择实体或子实体（例如，面或3D实体）。

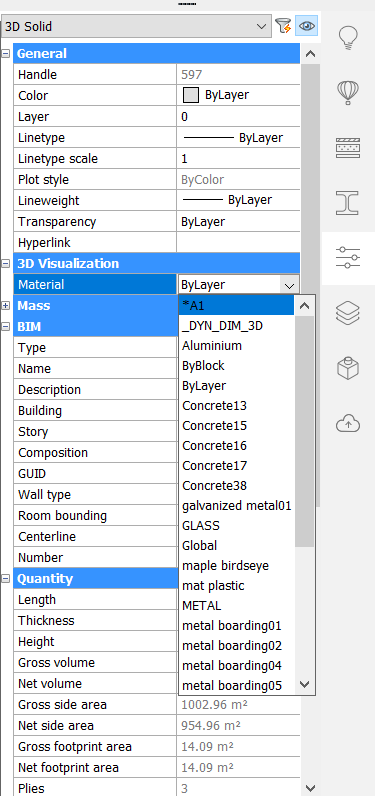

2. 在“属性”栏中的“ 3D可视化”>“材质”下，单击向下箭头，然后在“材质”列表中选择材质。



方法2：渲染材质面板

教程：使用渲染材料

点击这里观看

要将材料分配给单个实体：

1. 在“渲染材质”面板中选择材质。

2. 单击实体或按住鼠标左键，然后将材质拖到实体上

要将材料分配给多个实体：

1. 选择实体。

2. 在“渲染材质”面板中搜索材质。

3. 单击材料。

过程：将材料分配给层

1. 请执行以下任一操作

   • 通过以下方式打开“图层”面板：
     • 在命令栏中键入Layer，然后按Enter。
     • 打开右侧的可固定面板。
   • 通过以下方式打开“图形资源管理器-图层”对话框：
     • 单击“实体属性”工具栏中的“浏览图层”工具按钮（）。
     • 在命令栏中键入Explorer，然后转到“图层”部分。

2. （可选）在“工程图资源管理器-图层”对话框中，单击“详细视图”工具按钮（）。

3. 单击要为其分配材质的图层的“材质”列。

4. 单击向下箭头，然后在“材料”列表中选择材料。您只能从已分配给工程图的材料中进行选择，如“步骤：为工程图分配材料”中所述。

过程：添加Redway材料库

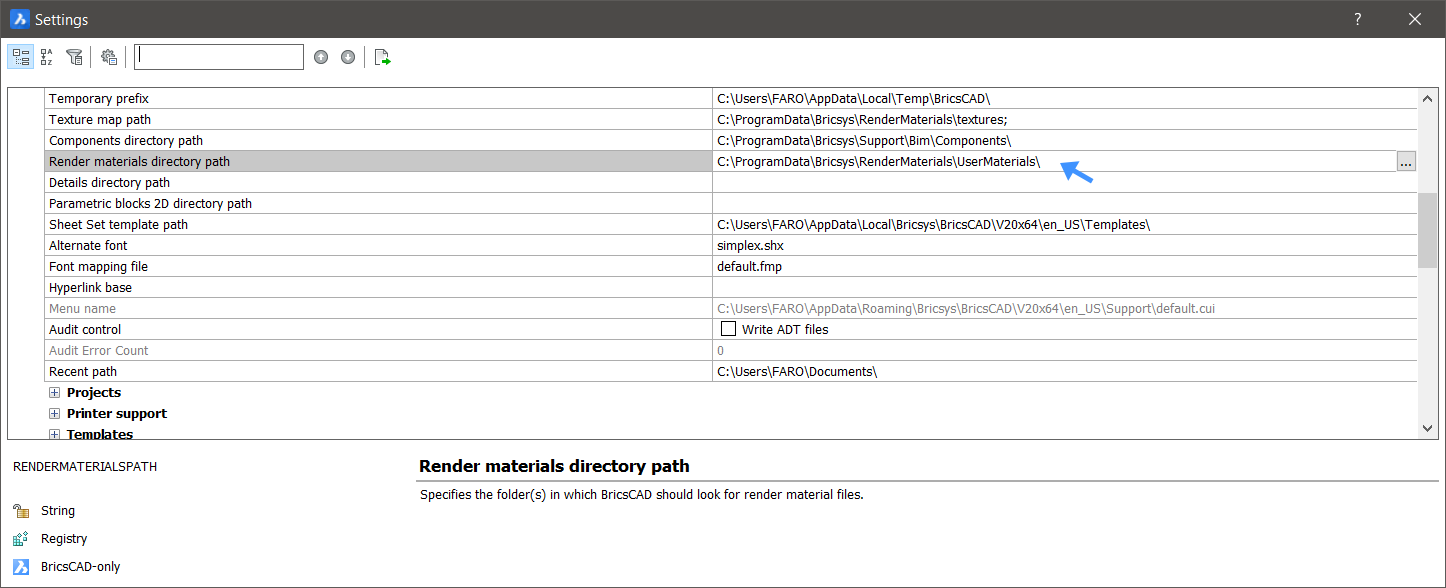

RENDERSMATERIALSPATH下链接的文件夹中的材料将显示在“渲染材料”面板中。要添加Redway材料库，请遵循以下步骤：

1. 在此处下载完整的Redway材料库 。
2. 解压缩下载的文件并复制文件夹的路径。该路径应以... \ all_redway_materials结尾。

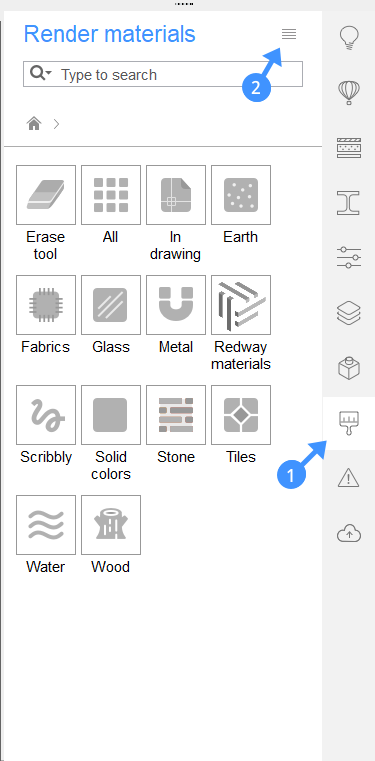

3. 转到PCCAD并打开“渲染材料”面板（1）。
4. 单击汉堡图标（），将显示一个上下文菜单（2）。



5. 选择管理库（3）。



6. 可以复制或编辑路径（）。将您复制的路径粘贴到现有路径下。现在，下载的资料将显示在面板中。




过程：添加自己的材料

1. 下载要使用的纹理。

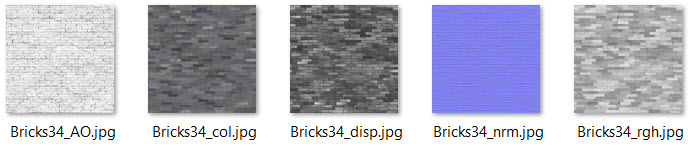

   注意：您可以下载纹理的照片，但是为了获得最真实的视图，最好下载一个zip文件，该文件可以为您提供不同的纹理表示形式：


2. 在命令栏中键入Materials，然后按Enter。将打开图形浏览器。

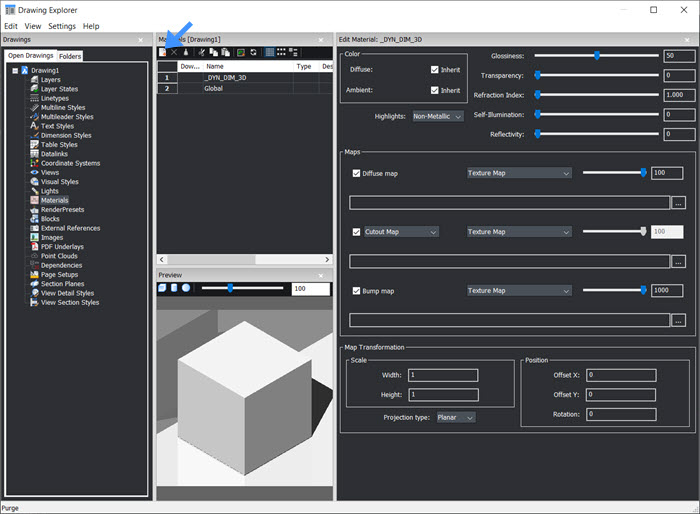

3. 添加新材料。

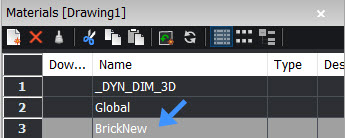

4. 给您的新材料起个名字。

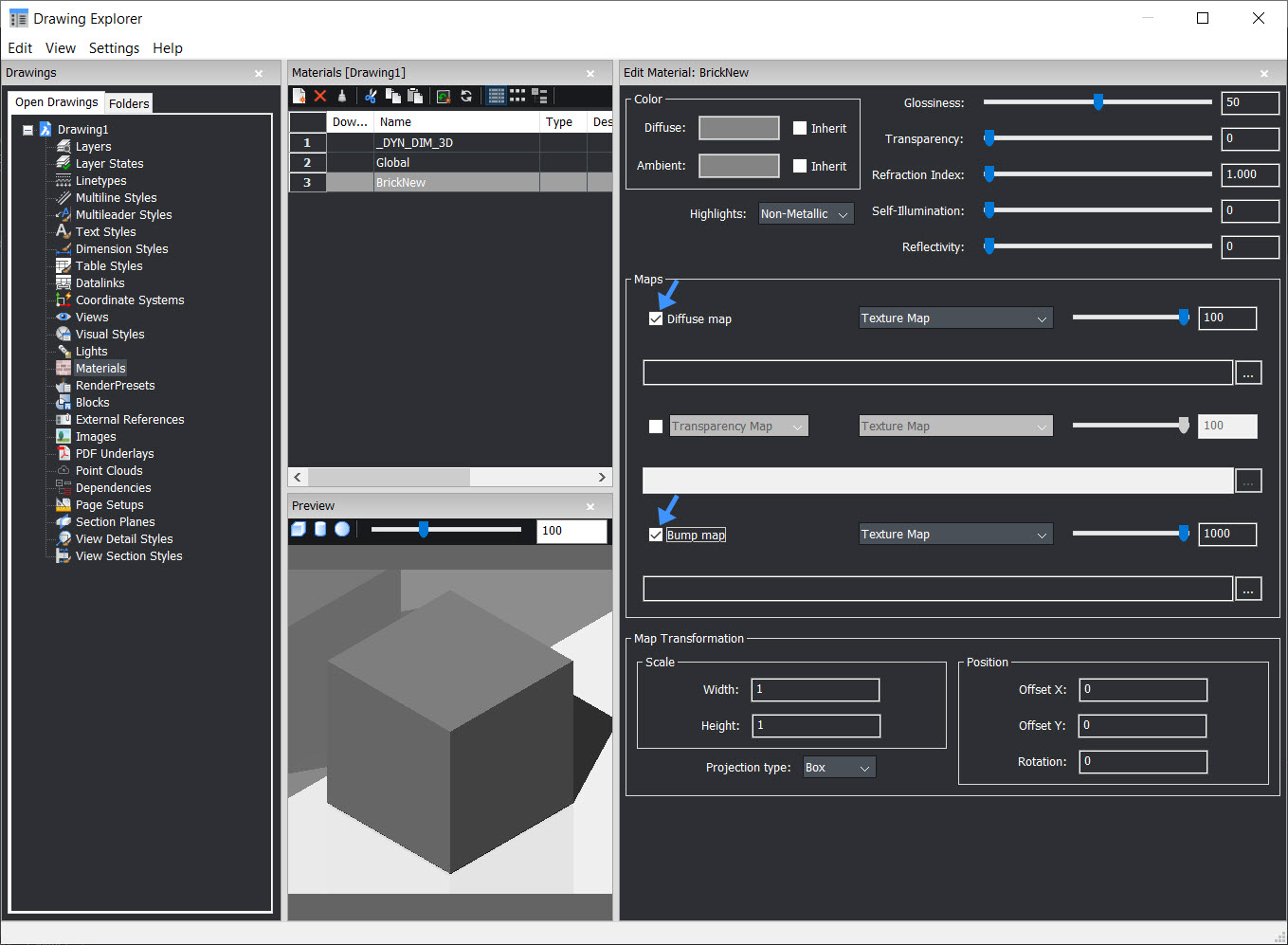

5. 检查“漫反射贴图”和“凹凸贴图”。

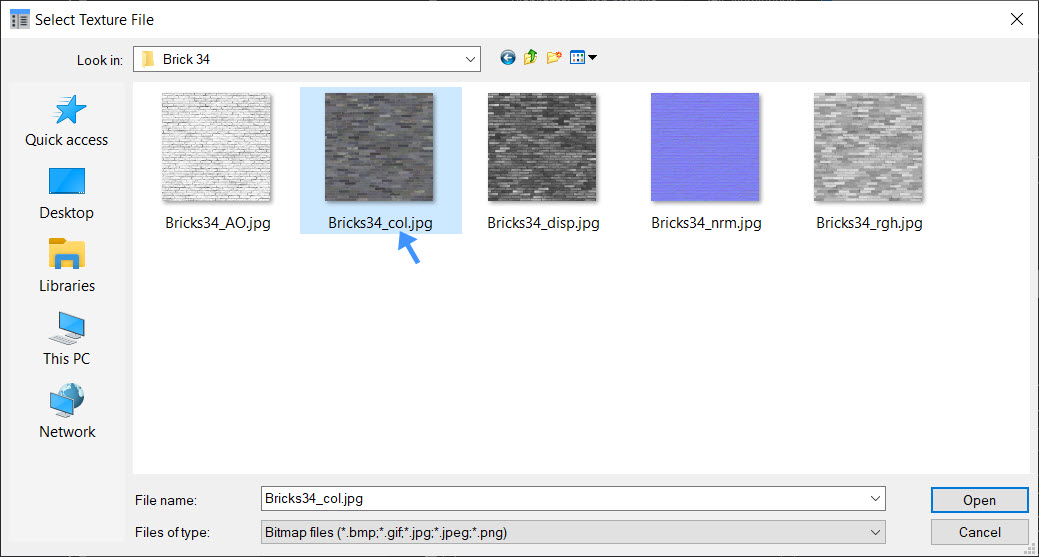

6. 将漫反射贴图（）的路径编辑为纹理的彩色图像。

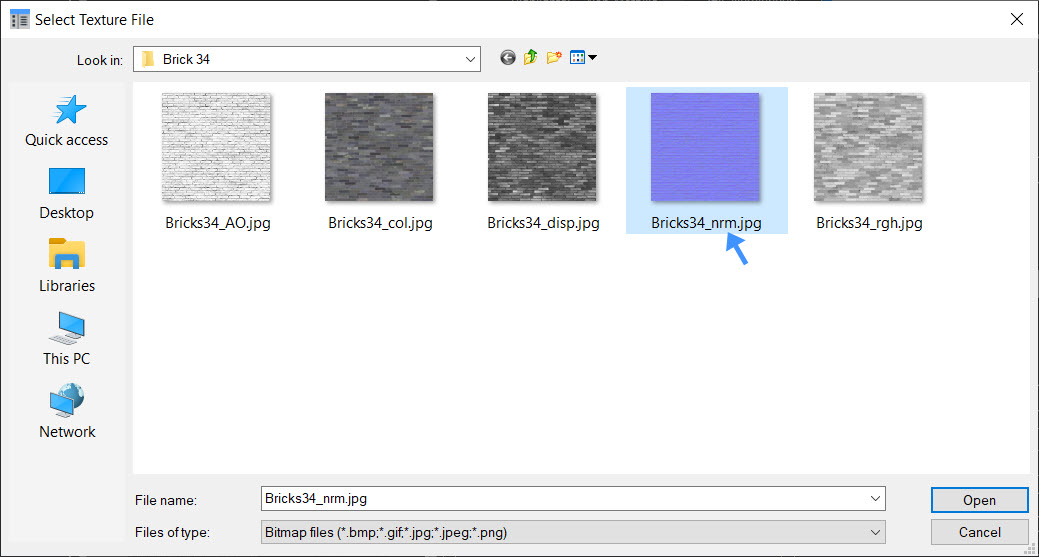

7. 将凹凸贴图（）的路径编辑为纹理的普通图像。这将使您的渲染材质具有更逼真的3D外观。

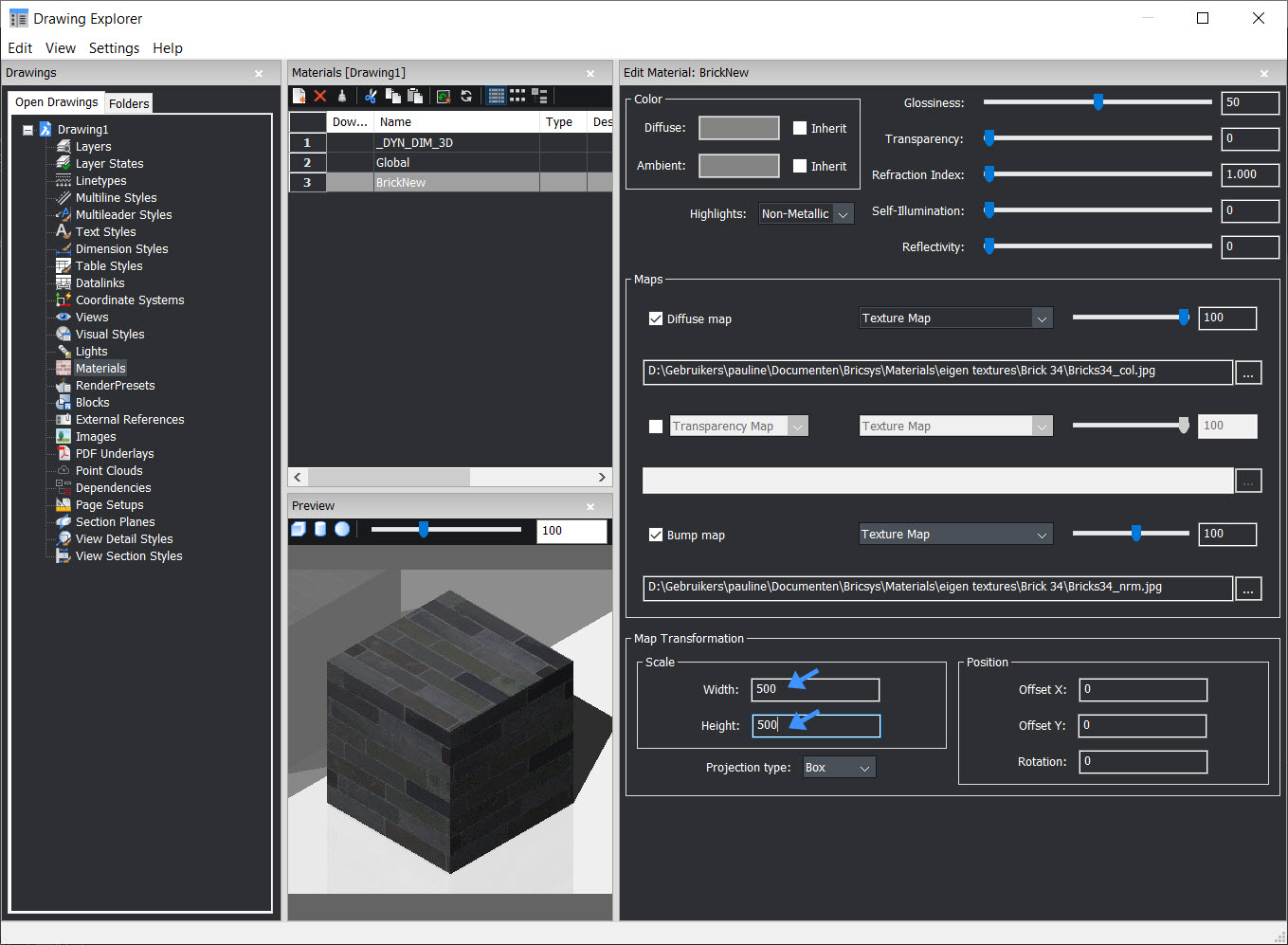

8. 编辑图像的比例，直到在预览中获得逼真的图像为止。纹理的比例表示图像的整个宽度所覆盖的绘图单位的数量。


9. 关闭工程图浏览器。
10. 选择要附加新材料的元素。
11. 打开属性面板，然后在下拉菜单中选择新材料。您的材料将被附加到选定的实体。


12. 再次在命令栏中键入Materials，然后按Enter。将打开图形浏览器。
13. 您仍然可以编辑材料的设置，要查看工程图中的更改，请按Regen（）。
14. 右键单击您的新材料，然后将其添加到库中。


15. 关闭工程图浏览器
16. 打开“渲染材料”面板，然后单击“用户定义”文件夹。在以下路径中自动生成此新材料文件夹：C：\ ProgramData \ Bricsys \ RenderMaterials \ UserMaterials \ User defined。




17. 您可以在库的此文件夹中找到新材料，然后拖放以将新材料分配给图形中的实体。
