测量

命令：DIST，AREA，MASSPROP，ID和LIST

DIST命令报告两个点之间的距离和角度。

区域命令发现区域和二维实体的周长（或长度）。

MASSPROP命令报告面积，周长，和三维实体和2D区域的其他数学性质（以下简称“质量属性”）。

ID命令报告的X，Y，Z选取的点的坐标。

该列表命令列出所选实体的属性。

测量距离

要测量两点之间的距离：

1. 请执行以下任一操作：
   • 单击“查询”工具栏上的“距离”工具按钮（）。
   • 在命令栏中键入dist，然后按Enter。

   提示您：距离的起点。

1. 确定第一点。
   提示您：终点。

1. 确定第二点。
   如果DRAGSNAP = 1，则距离显示在动态尺寸字段中。

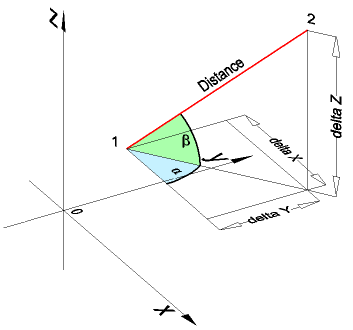

   以下信息显示在命令栏中（请参见下图）：距离，以XY平面的角度（alpha），与XY平面的角度（beta），
   增量X，增量Y，增量Z。这些值是针对当前电流计算的坐标系。



测量长度

要测量单个线性实体的长度，请单击该实体，然后阅读属性栏中的“长度”字段。

要添加一系列线性实体的长度，请执行以下操作：

1. 请执行以下任一操作：
   • 单击“查询”工具栏上的“区域工具”按钮（）。
   • 在命令栏中键入区域，然后按Enter。

   提示您：实体/加/减/ <第一点>：

   显示提示菜单：



1. 请执行以下任一操作：
   • 在提示菜单中，选择“一起添加区域”。
   • 在命令栏中键入A，然后按Enter。

   提示您：添加：实体/减/ <第一个点>：

   显示提示菜单：



1. 请执行以下任一操作：
   • 在提示菜单中，选择“将实体添加到区域”。
   • 在命令栏中键入E，然后按Enter键。

   提示您：添加区域<选择实体>：

1. 单击第一个实体。
   第一个实体的面积和长度显示在命令栏中。
   提示您：添加区域<选择实体>：

1. 单击第二个实体。
   第二个实体的面积和长度以及总面积和总长度显示在命令栏中。
   （可选）按F2功能键以显示“提示历史记录”窗口。再次按F2关闭“提示历史记录”窗口。
   提示您：添加区域<选择实体>：

1. 重复步骤5添加更多实体，
   或
   按Esc键停止。

测量面积

要测量单个封闭实体的面积和长度，请单击该实体，然后阅读“属性栏”中的“面积”和“长度”字段。

通过指定工程图中的点来测量面积和周长：

1. 请执行以下任一操作：
   • 单击“查询”工具栏上的“区域工具”按钮（）。
   • 在命令栏中键入区域，然后按Enter。

   提示您：实体/加/减/ <第一点>：

   显示提示菜单：



1. 请执行以下任一操作：
   • 在提示菜单中，选择“一起添加区域”。
   • 在命令栏中键入A，然后按Enter。

   提示您：添加：实体/减/ <第一个点>：

   显示提示菜单：



1. 单击该区域的第一个角点。
   虚线从第一个角点开始动态显示。
   提示您：添加：<下一点>：

1. 单击该区域的第二个角点。
   动态显示虚线多边形，指示当前定义的区域。
   提示您：添加：<下一点>：

1. 单击该区域的第三个角点。
   提示您：添加：<下一点>：

1. 重复步骤5添加更多的角点，
   或
   右键单击以停止添加角点。
   的总长度和总面积显示命令栏中。
   （可选）按F2功能键以显示“提示历史记录”窗口。再次按F2关闭“提示历史记录”窗口。

1. 请执行以下任一操作：
   • 重复步骤3到6，添加另一个区域。
   • 按Esc键停止。
