命令

RECSCRIPT、STOPSCRIPT、SCRIPT

录制操作

  1. 在新图形中，启动 RECSCRIPT 命令或从“工具”菜单中选择“录制脚本...”。

    “录制脚本”对话框随即打开。

  2. 输入脚本的文件名。在本教程中，输入border，然后单击保存。border.scr 脚本文件随即创建。
  3. 请注意，“录制脚本”对话框已关闭，并且“命令行提示符”可用，您可以输入所需的命令。

    例如：

    1. 启动 RECTANG 命令。
      Command: _rectang
      指定矩形第一个角点，或 [倒角 (C)/圆角 (F)/旋转 (R)/正方形 (S)/标高 (E)/厚度 (T)/线宽 (W)/面积 (A)/标注 (D)]: 0,0
      矩形的其他角： : @36,24
    2. 启动 ZOOM 命令。
      Command: Z
      缩放 [缩小 (I)/放大 (O)/全部 (A)/中心 (C)/动态 (D)/实际范围 (E)/左 (L)/前次 (P)/右 (R)/比例系数(nx/nxp) (S)/窗 (W)/对象 (OB)] <比例系数(nX/nXP)>: e

    注：可以在录制时使用鼠标在执行命令时拾取图形中的点。THCAD®将拾取点录制为x，y坐标。

  4. 每当您想要停止录制时，请启动 STOPSCRIPT 命令。

播放脚本文件

您可以使用 SCRIPT 命令运行脚本，如下所示：

  1. 使用 NEW 命令开始新图形，以便您可以看到脚本的效果。
  2. 输入 SCRIPT 命令。“运行脚本”对话框随即打开。
  3. 选择 border.scr 并单击打开。

脚本会立即绘制矩形，然后将图形缩放到新绘制的边框的范围。

手写脚本

虽然THCAD®具有用于创建和运行脚本的命令，但它没有用于编辑脚本的命令。如果要更改 RECTANG 命令使用的坐标，则必须使用文本编辑器编辑脚本文件，例如 Windows 中的记事本。

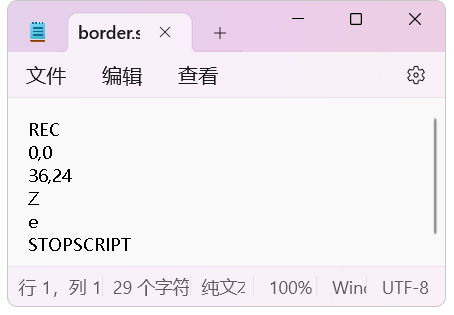

  1. 在文本编辑器中打开 border.scr 文件。

    请注意您在脚本录制会话期间输入的命令和选项：

    更改命令如下：

    1. 将边框的大小更改为 18×24。编辑“36,24”文本，将其替换为“18,24”。
    2. 添加用于将矩形放置在名为“border”并涂成红色的图层上的命令：
      1. 将光标放在“REC”前面，然后按 Enter 键加一个空行。
      2. 输入以下文本：

        -layer

        make

        border

        color

        red

        ▄ <-- 一行空行

        ▄ <-- 第二行空行

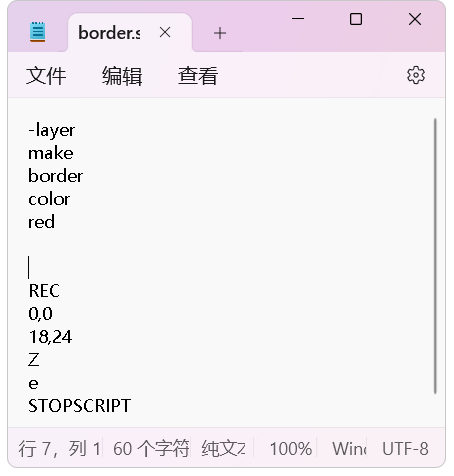

    3. 确保包含两个空行。这些操作类似于在命令期间按 Enter 键。该文件现在应如下所示：

2. 保存文件。

3. 返回THCAD®并开始新图形。

4. 使用 SCRIPT 命令测试 border.scr 文件是否正常运行。您应该会看到一个红色矩形。

脚本命令和修饰符

有四个命令专门与脚本相关。事实上，这些命令对于任何其他目的都毫无用处。此外，如本章前文所述，THCAD®具有用于录制脚本的RECSCRIPT命令。

四个基本命令是：

SCRIPT

SCRIPT 命令执行双重任务：（1） 它加载一个脚本文件，（2） 立即开始运行它。

注：请记住关闭FILEDIA 系统变量（设置为 0），以便提示显示在命令行中，而不是在对话框中。

RSCRIPT

“repeat script”的缩写，此命令重新运行当前加载在THCAD®中的任何脚本。创建无限循环的好方法。

RESUME

此命令恢复暂停的脚本文件。按 Backspace 键暂停脚本文件。

DELAY

要在没有人工干预的情况下在脚本文件中创建暂停，请使用 DELAY 命令和数字。该数字指定暂停时间（以毫秒为单位），其中 1,000 毫秒等于 1 秒。

注：最小延迟为 1 毫秒。最大值为 32767 毫秒，略低于 33 秒。

在脚本文件中使用DELAY命令是为了在幻灯片文件播放时等待，或者让脚本文件的运行速度慢下来，以便人们能够观察整个过程。

特殊字符

除了特定于脚本的命令外，还有一些特殊字符和按键。

回车 -- （space）

最重要的特殊字符是不可见的。空格和回车符（或行尾）都等效于按空格键或 Enter 键时的回车符。事实上，两者是可以互换的。但棘手的部分是它们是看不见的。有时，编写脚本需要大量空格，因为该命令需要连续按几次 Enter 键。ATTEDIT 命令就是一个很好的例子：

; Edit the attributes one at a time:

attedit 1,2

attedit 和坐标 1,2 之间有多少个空格？

因此，最好每行放置一个脚本项，如下所示：

; Edit the attributes one at a time:

attedit





1,2

现在更容易计算四个空格，因为每行有一个空格。

注释-- ;

分号允许您在脚本文件中插入注释。

注：THCAD®忽略分号后面的任何内容。

透明 -- '

脚本可以在命令期间透明地运行。只需在 SCRIPT 命令前面加上撇号，即可在另一个命令处于活动状态时运行脚本，如下所示：

: LINE

Start of line: 'script

Script to run: filename

THCAD®的所有四个特定于脚本的命令都是透明的，甚至包括DELAY命令，它允许您在命令操作期间创建延迟。

暂停 -- Backspace

表示前面提到的用于暂停脚本文件的按键。

停止 --Esc

使脚本文件停止运行。使用RSCRIPT命令可重新从头开始运行。
