钣金特征和上下文菜单位于“机械浏览器”中。请参阅钣金的机械浏览器以了解一般原理。本文介绍了机械浏览器中每种节点类型的特定属性和上下文菜单。
使用钣金零件时，在Mechanical浏览器中单击根节点，将显示整个工程图的属性。有时，这些属性被称为与工程图关联的全局钣金上下文：默认情况下，每个钣金零件共享该上下文。
自THCAD 起，可以为给定实体分配局部钣金上下文，这允许使用不同的设计参数定义钣金零件，最重要的是，可以更改零件厚度。在THCAD之前，模型空间中的所有零件都必须具有相同的厚度，这迫使用户将厚度不同的零件散布到不同的块或组件中。具有多个导入的物体参与SmConvert和SmAssemblyExport的场景也将从此新功能中受益。另一个值得注意的优点是，本地钣金上下文可以定义自己的折弯表。
将实体的上下文切换到本地
请执行下列操作：
- 在机械浏览器中选择实体
- 在“钣金”部分中，将“上下文类型”从“全局上下文”切换为“实体的上下文”
请注意，如果多个输入具有不同的厚度，则SmConvert命令会自动将某些上下文切换到本地。
钣金全局属性位于“机械浏览器”的底部。
全球物业 | 厚度：整体钣金材料厚度。
|
弯曲半径：弯曲特征的默认半径；也可以为每个弯头更改它。
| |
锐弯半径极限：视为锐弯（常规）的最大弯曲半径。在SmConvert和SmReliefCreate命令中使用，以区分规则弯曲和放样弯曲。
| |
折弯起伏宽度：单个弯曲附近的切口宽度。
| |
释放延伸量：弯头或拐角释放延伸量的大小。
| |
角relief直径：圆形角relief的默认直径。
| |
接合间隙：两个相邻凸缘之间的间隙。
| |
交界处对齐：控制交界面与相应的角释放面的对齐。
| |
法兰拆分缝隙：拆分时，法兰或相邻折弯的厚度面之间的缝隙，请参见SmSplit。
| |
法兰劈开扩展：如果发生法兰劈开，控制相邻法兰的切深。
| |
肋轮廓半径：创建肋的工具的半径。
| |
肋圆半径：法兰和肋之间的圆角半径。
| |
肋骨圆角半径：肋骨控制曲线圆角的半径，请参见使用形状和肋骨特征。
| |
展开：展开表示的参数。 默认K系数：K系数的弯曲半径等于所述厚度，请参见K系数。 折弯表：以CSV文件格式显示折弯表的“打开”对话框。 | |
折弯线范围：控制折弯线超出展开边界的距离（允许为零和负值）。
| |
展开模式：控制展开的表示形式中表单要素的外观。
|
在机械浏览器中选择特征时，会自动显示特征属性。
右键单击功能以显示功能上下文菜单。
功能上下文 选单 | 常用工具：
|
法兰功能 | 右键单击法兰特征：
|
| 弯曲功能 | 右键单击折弯特征：
|
| 放样弯曲功能 | 右键单击放样的折弯特征：
|

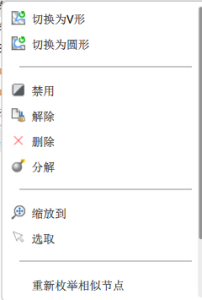

| 错误的弯曲功能 | 右键单击错误的折弯特征：
|
| 弯曲消除功能 | 右键单击折弯释放功能：
 |
| 拐角释放功能 | 右键单击拐角缓解功能：
|
| 连接功能 | 右键单击接合点功能：
|
| 斜接功能 | 右键单击斜接功能：
|
| 表单功能 | 右键单击表单功能：
|
| 标签功能 | 右键点击标签功能：
|
| T型结功能 | 右键单击丁字路口功能：
|
| T-Tab功能 | 右键单击T-tab功能：
|
| 特征属性 | 共同财产： 名称：所选钣金特征的名称。（可选）输入功能名称。要素的默认名称是要素类型加一个增量，例如Flange_1，Flange_2，... |
法兰功能 | 单击法兰特征：
厚度：当前厚度。该值是只读的；它等于钣金零件的厚度属性。 |
弯曲功能 | 单击折弯特征：
|
| 弯曲缓解 | 单击折弯释放特征：
|
| 角relief | 单击拐角缓解功能：
|
| 连接功能 | 单击联结特征：
|
| 斜接功能 | 单击斜接功能：
|
| 表单功能 | 单击表单功能：
|
| 斜角特征 | 单击斜角特征：
|
