1. 选择卡片样式
执行： 1. 命令： PC_CREATECARD
2．菜单：天河PCCAD（或“机械”，或“机械工程图”）——> 报表工具 ——>超级卡片...MCC

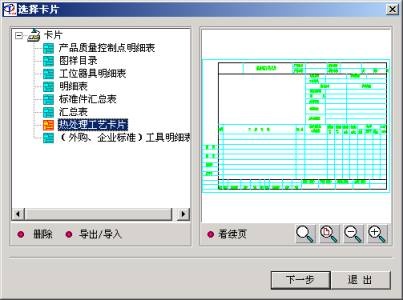

出现对话框图18-1：
图18-1
左边的树型列表中列出了已经定义好的卡片库，右边是卡片浏览区域。在图18-1所示的对话框中，可以完成如下工作。
a. 浏览卡片的首页续页
右边的浏览区域，可以放大、缩小、平移来观察局部细节。可以看首页、看续页，帮助用户了解所选择的卡片样式。
b. 选择要绘制的卡片样式

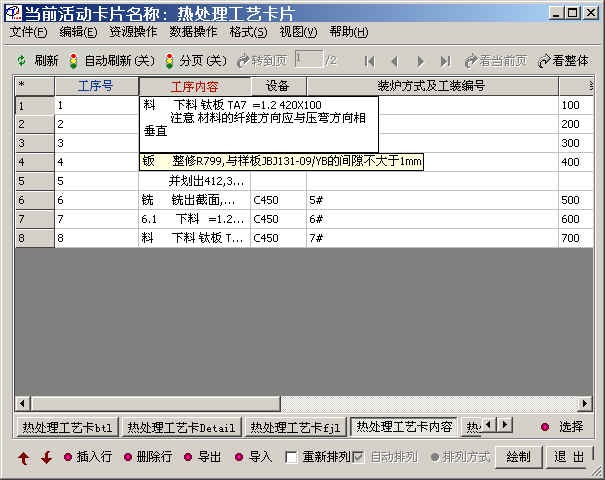

在图18-1所示的对话框中，选择合适的卡片名称，按“下一步“按钮，出现提示：选取插入点，在绘图屏幕上卡片开始处输入一点，则出现对话框，如图18-2所示。
图18-2
2. 填写卡片内容
在图18-2对话框中央区域显示表格数据网格编辑区，PCCAD支持对一个卡片中所有单记录、多记录属性块的同时编辑，切换属性块，只要点取窗口下方相应的属性块页签即可。
在图18-2对话框下部有几个图标菜单按钮，其功能如下：
向上移动当前编辑区内所选择行的数据。点击此按钮，选中的数据向上移动一行。
向下移动当前编辑区内所选择行的数据。操作方式同上。
图18-3
在当前拥有输入焦点的行前插入多行空行，点击此按钮，出现对话框，如图18-3，在此对话框输入行数，然后按“确定”。选择了多行，则自动在当前行前插入相同的行数。
在未选择行的时候，点取“删除行”按钮，出现如图18-4的对话框，选择行值，点取确定，选定行即被删除；
图18-4
连续选择若干行后，再点取“删除行”按钮，出现如图18-5的对话框，提示是否删除。
图18-5
调用天河通用导入接口，可以调用各种类型数据的导入。具体调用方法详见《第20 章数据集成系统》。
调用天河通用导出接口，实现明细表数据转换或传递到各种类型的数据库。具体调用方法详见《第20 章数据集成系统》。
通过点取“选择”按钮，可以实现在编辑一张卡片的过程中，来编辑其它卡片。
另外，在图18-2对话框中支持的操作还很多，如通用资源、通用编码、工程计算器等资源库的操作、读入DWG文件、读入文本文件、提取图面文字、提取表格数据以及查找、替换等，命令的执行可在菜单中找到，具体的使用方法请参见标题栏填充PC_BTLEDIT和明细表处理PC_XHBJ中的介绍。
在网格编辑区内用鼠标单击一下，激活编辑状态，在每一个格子内可以输入文字。如果定义属性块时定义排列方式为“自动换行”，输入区还可以支持硬回车，这样可以输入多个并行的描述，定义为“自动换行”的属性以红色突出显示。 用鼠标双击字段名称，则可以放大显示输入区域。用鼠标按住上下两条记录的接缝处，可以在垂直方向上进行拉长。
图18-2所示的输入对话框的顶部是菜单和一排图标按钮，如图18-6所示，对话框按钮的功能在菜单中的“编辑”和“视图”项中可以找到相应命令。
图18-6
在图18-2对话框菜单的下部有10个图标菜单按钮，其功能如下：
按此按钮，将以所编辑的内容直接刷新绘图区域的卡片内容。
这是一个开关按钮，在自动刷新打开时，随着编辑区内容的改变，将自动刷新绘图区域的卡片内容。打开按钮时，将会出现警示框，如图18-7所示，同时图标按钮变为
。在自动刷新模式下，如果卡片的张数很多时影响运行速度。建议用户一般情况下不要打开此开关。
图18-7
这是一个开关按钮，在分页开关打开时，随着编辑区记录数的增减，系统将自动计算出可能的页数，用户可以很直观地感受到所编辑区域是属于那一页的内容。打开按钮时，将会出现警示框，如图18-8所示，同时图标按钮变为
。在分页开关打开时，如果卡片的张数很多时影响运行速度。建议用户一般情况下不要打开此开关。
图18-8
分页开关打开时，按此按钮可以直接转跳到某一页，方便用户快速定位所要修改的区域。
分页开关打开时，按此按钮可以直接转跳到第一页。
分页开关打开时，按此按钮可以直接转跳到前一页。
分页开关打开时，按此按钮可以直接转跳到后一页。
分页开关打开时，按此按钮可以直接转跳到最后一页。
在自动刷新打开时，按此按钮可以直接浏览当前所编辑修改的卡片。
按此按钮可以直接浏览目前所编辑修改的所有卡片。
【注】在输入表格数据时借助于PCCAD词句库，可以提高数据录入速度。
进入词句库方式为：Ctrl+鼠标左键或者Insert键。
运用以上所介绍的各种编辑修改功能，填充好各个字段所要求的数据，就可以绘制卡片了。按

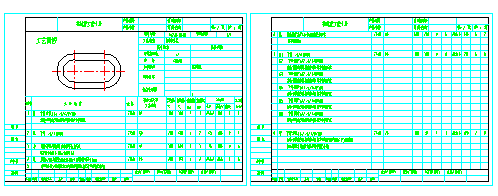

按钮后，您将会看到排列整齐美观的卡片了。如图18-9所示。
图18-9
在绘制卡片时用户还可以重新指定排列方式，是按行排列还是按列排列，并且给出卡片之间的间距。在图18-2所示的编辑对话框的左下角有三个按钮，如图18-10所示。在
中打上勾，按
按钮，将会出现对话框如图18-11。在此可以输入排列方式和间距。如果不想重新指定排列方式，系统将按照定制卡片模板时所定义的方式自动排列。
图18-10
图18-11
3. 使用帮助
按
按钮，可以获得简单的帮助，如图18-12所示。
图18-12
