您希望选择一个图形，让它遮挡住后面的图形？并且不希望是直接消隐，希望移动消隐对象，被消隐对象自动刷新？
使用“块遮图”的功能，就可以实现这个需求。也就是说前提是消隐对象需要是一个块实体。
执行： 1.键盘：PC_BLOCKHIDE3 （或KZT）
2.菜单：天河PCCAD（或“机械”，或“机械工程图”）——> 消隐——>块遮图
出现提示：请选择一个块实体：
输入： 用鼠标左键选择一个块实体
结果： 与选择块对象重叠的图形被块遮挡。

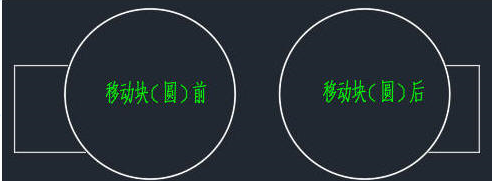

下面是块（圆）遮住图形（矩形）的效果，以及移动块（圆）后的消隐效果。
“块遮图”后移动块前后效果
【注】
执行后如果出现遮挡失败的情况，请选择块对象后点击鼠标右键：绘图次序——前置。
