表面结构是粗糙度的更新标准，即 GB/T131-2006。
执行： 1.键盘：PC_CCD2 （或 CCD2）
2.菜单：天河PCCAD（或“机械”，或“机械工程图”） ——>符号标注 ——>表面结构
出现提示： 请选择线、圆、圆弧：
输入： 选择线、圆、圆弧，或点击绘图区空白处。
出现提示： 选取标注表面的方向：
输入： 输入方向，例如如果想水平绘制，则输入0，或继续点一点，以确认方向。
出现提示： 请指定标注位置：
输入： 点击一点确认生成位置。

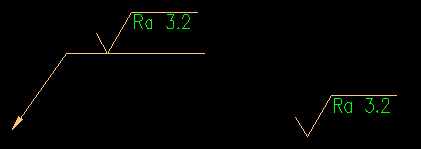

需要注意的是，如果指定生成位置超出符号的一倍距离，则以引出方式生成。

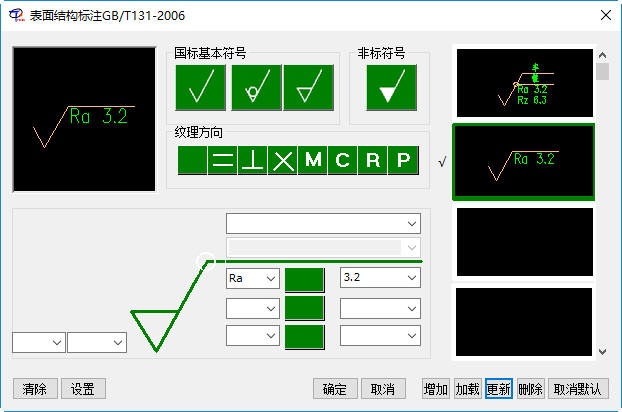

为了便于生成符号，您可以将常用的符号生成模板，下次可以直接调用。
以下是有关模板几个按钮的作用说明：
增加：点击后将当前显示的符号标注左右居中显示到模板列表中，新增加的显示到后面。
加载：作用是显示选择的模板样式。
更新：作用是将当前样式更新到所选模板中。
删除：作用是删除所选模板。
设为默认：即执行命令后自动显示的样式。默认模板只有一个，设置新的默认，原默认自动失效。
取消默认：选择模板不再作为默认显示。
