新焊接符号

根据最新国标GB/T324-2008 及某些企业实际工作中对焊接符号标注的要求，在新版PCCAD中增加了新焊接符号标注。

功能特色：

a) 支持最新国标GB/T324-2008；

b) 增加预览效果；

c) 基本符号上/下均可添加特征尺寸；

d) 特征尺寸中支持尺寸偏差的输入；

e) 一侧可标注双行基本符号；

f) 虚线开关设置为按钮，切换更方便。

执行：1.键盘：PC_weld （或XHJ）

2.菜单：天河PCCAD（或“机械”，或“机械工程图”）——> 符号标注——>新焊接符号

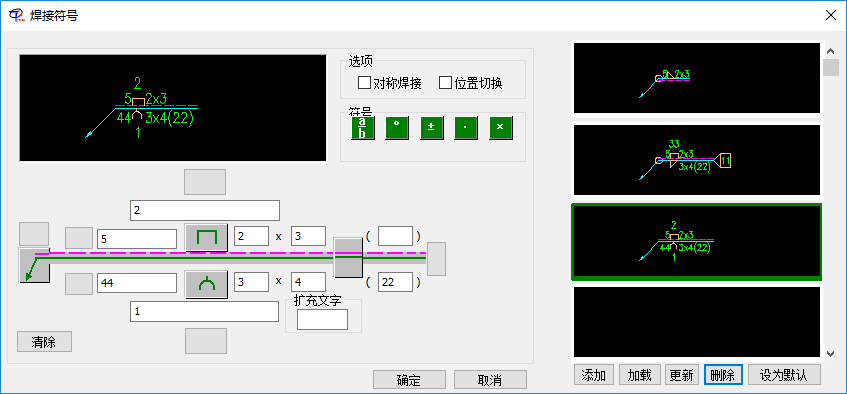

出现：对话框，如图8-23“焊接符号”窗口。

图8-23

对称焊缝：

1）初次选择“对称焊缝”，使线下符号同线上符号一样。
2） “对称焊缝”选中后，无论再选择线上或线下的基本符号和补充符号，均相当于同时选择两侧符号。
3）对称焊缝仅对符号起作用，对标注信息不起作用。即：选择后，标注信息的内容及位置没有变化。
4）由于特殊符号，中间对称的点焊缝、缝焊缝、平面连接(钎焊)型式，及永久垫板和临时垫板的特殊性质，“对称焊缝”对以上符号无效，即如果对称对象是以上符号，则另一侧焊缝标注不显示（包括标注文字）

位置切换：

勾选后，焊接符号的上下位置发生交换，包括标注符号及标注参数信。

符号：

利用符号工具，我们可以方便的标注焊接文本，如上下偏差值等。

图8-24

1）：上下偏差。类似AutoCAD的堆叠命令。即使用特殊符号“^”区分上下偏差，如希望得到的效果，则输入：“2+0.5^0”，然后选择2后的几个字符，并按上下偏差按钮即可。上下偏差的字符高度为正常字符高度的0.714倍。

2） °：度。用于插入一个角度符号。与直接输入“%%d”有相同效果。

3）：正负号。用于插入一个正负号。与直接输入“%%p”有相同效果。

4）：点。用于插入一个参数分隔符“”。

5）：乘号。用于插入一个参数分隔符“”。
