焊接符号标注引用如下三个焊接国家标准：
GB324-88 焊缝符号表示法
GB985-88 焊缝尺寸
GB5185-88 焊接工艺方法代码
执行 1.键盘：PC_HJFH（或HJ）
2.菜单：天河PCCAD（或“机械”，或“机械工程图”）——> 符号标注——> 焊接符号

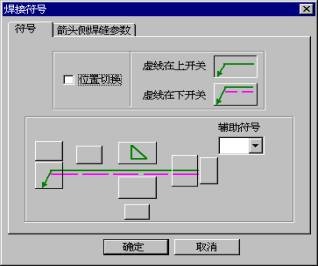

出现： 对话框，如图8-14所示
图8-14
输入： 焊接基本符号、焊缝尺寸及其他参数。设置好有关参数后，点取
图8-14中“确定”按钮，切换到作图屏幕。
出现提示：请选取标注引出点：
输入： 确定标注引出点
出现提示：请选取下一点：
输入： 拖动鼠标，按左键确定折点位置
输入: 回车(或按鼠标右键)
出现提示：请选择标注位置：
输入： 拖动鼠标，按左键确定标注位置
结果： 完成标注。
【注】
１．“位置切换”开关用来控制焊缝的位置。
２．按“虚线在上开关”或“虚线在下开关”设置虚线的位置。
３．鼠标点取图8-14中的箭头上面的图像按钮可以选择标注“现场符号”。
４．鼠标点取图8-14中的箭头按钮可以选择标注“周围焊接符号”。
５．鼠标点取图8-14中横线上第一个图像按钮可以选择“三面焊接符号”标注。
６．鼠标点取图8-14中横线上第二个图像按钮可以选择焊接基本符号，点取后出现对话框，如图8-15所示。
图8-15
７．横线下面的两个按钮用来标注非箭头侧，标注方法同5和6。
８．图8-14中最右边的图像按钮用来选择标注“尾部符号”。
９．如要标注焊缝表面形状特征可在“辅助符号”的下拉表中选择。
10．用鼠标点取图8-14对话框左上角的“箭头侧焊缝参数”或“非箭头侧焊缝参数”一栏，出现如图8-15对话框，在其编辑框内可输入焊缝的参数值。
图8-16
11．标注结果支持“超级编辑”和“夹点编辑”。
