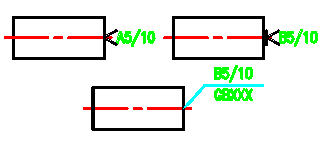

机械制图中，中心孔只需标注即可，一般习惯不画出图形，PCCAD提供的中心孔标注能满足如下图的三种标注形式。
图8-11
执行： 1.键盘：PC_ZXKBZ（或ZXK）
2.菜单：天河PCCAD（或“机械”，或“机械工程图”）——> 符号标注 ——> 中心孔标注
出现提示： 请选择中心线/输入中心线角度(A)<0>：
输入： 点选一表示轴中心线的直线或输入A之后输入角度值。
出现提示： 请选择标注引出点：
输入： 点选一表示基准的直线。
图8-12
出现： 对话框，如图8-12
输入： 设置好各参数后，点取“确定”按钮。
[1] 标注形式1和2：
出现提示： 指定标注位置：
输入： 确定位置后，拖动鼠标定位。
[2] 标注形式3：
出现提示： 请选择标注引出点：
输入： 鼠标定位。
出现提示： 指定标注位置（点鼠标右键切换标注方向）：
输入： 确定好位置和方向后，点取左键。
结果： 完成标注。
【注】 标注结果支持“超级编辑”和“夹点编辑”。
