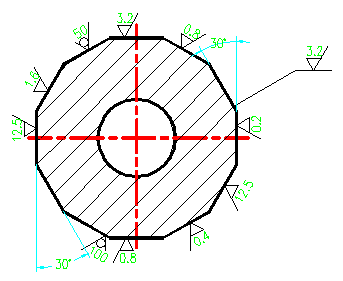

粗糙度标注按机械制图国标设计。智能的粗糙度标注功能可以自动识别被标注实体,标注方向可以在实体的法向改变，标注位置可以沿实体的切线方向拖动，当实体的切向在90-120、270-300度范围时，自动引出标注，如图8-1所示。粗糙度符号不仅支持“超级编辑”功能，而且可以使用AUTOCAD特有的“夹点编辑”功能编辑粗糙度符号，这是ObjectARX技术开发的结晶。
图8-1
执行： 1.键盘：PC_CCD（或CC）
2.菜单：天河PCCAD（或“机械”，或“机械工程图”）——> 符号标注 ——>粗糙度

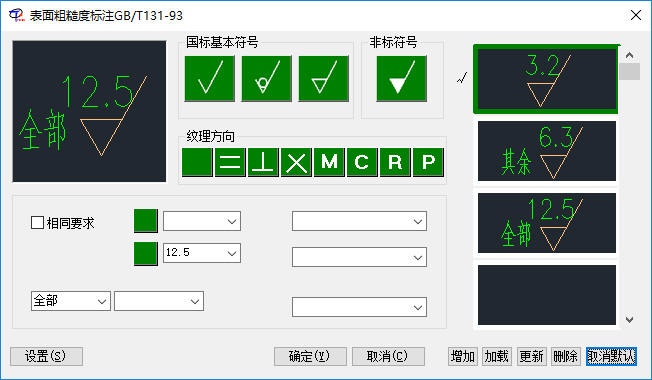

出现： 对话框，如图8-2
图8-2
输入： 粗糙度的标注形式、粗糙度值以及其他参数。设置了有关参数
后点取图8-2中的“确定”按钮，切换到作图屏幕。
出现提示： 请选择线、圆、圆弧：
输入：
[1] 选到实体时：沿实体的法向或切向拖动符号，按下鼠标左键定位。
[2] 未选到实体时：
提示： 选取标注标注表面的方向：
输入： 输入角度值或拖动鼠标定向
提示： 请指定标注位置：
输入： 拖动鼠标确定位置。
结果： 完成粗糙度标注。之后重复
出现提示：请选择线、圆、弧：
输入： 按“Esc”键或两次鼠标右键退出标注。
【注】
1.鼠标点取图8-2中的符号右边的图象按钮可以选择“加工纹理”和“基本符号“等属性。
2.选择“加工纹理“和” 基本符号“时，从图8-2所示的对话框左上角的预览区域可以很直观地看到所选择的效果。

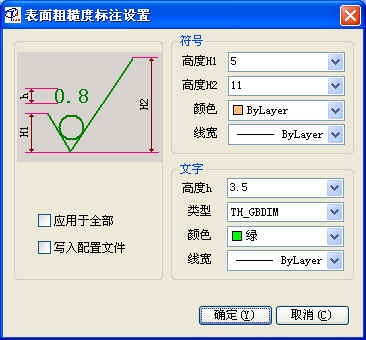

3.鼠标点取图8-2中的“设置(S)按钮。点取后出现对话框，如图8-3。在此可以改变粗糙度符号的文字高度、颜色、线宽等属性。
图8-3
