引线标注

 引出标注常用于各种孔和板厚的标注，是PCCAD具有特色的尺寸标注之一。除满足常规标注之外，还增加了前、后缀标注、特殊符号和线下注解以及公差的标注。由于ObjectARX强大的开发技术，标注结果不仅支持“夹点”编辑，而且支持“超级编辑”。

执行：     1.键盘：PC_YCBZ

                2.菜单：天河PCCAD（或“机械”，或“机械工程图”） ——> 尺寸标注 ——> 引线标注

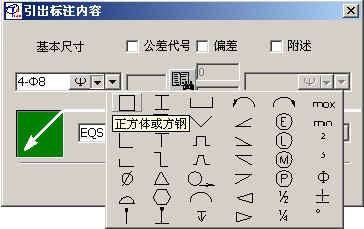

出现：     对话框，图7-8。

图7-8

图7-8对话框的操作：

1．“基本尺寸”下拉列表中列出了常用的前缀，选择或输入后直接在其后输入尺寸名义值。

2．“附述”开关控制有无后缀；“附述” 下拉列表中列出了常用的后缀，选择或直接输入。

3．线下注解列表中列出了常用的注解，可选择或编辑。

4．公差代号和偏差的操作与前面的完全相同。

5．左边图像按钮控制有无箭头，及箭头样式。

6．设置完对话框中的各选项后，点取“确认”按钮，出现

提示：     请选择标注引出点：

输入：     鼠标点取引出点。

出现提示： 指定标注位置(点右键切换标注方向):

输入：     拖动鼠标，按左键定位。

结果：     完成引线标注。
