在机械结构设计中，都要考虑结构的工艺性，本节向用户介绍PCCAD系统提供的工艺结构构造功能，其中有单、双面止裂孔，轴、孔退刀槽，平行线倒圆角等功能。
执行： 1.键盘：PC_GZ (或GY)
2.菜单：天河PCCAD（或“机械”，或“机械工程图”） ——>构造工具——>工艺槽构造

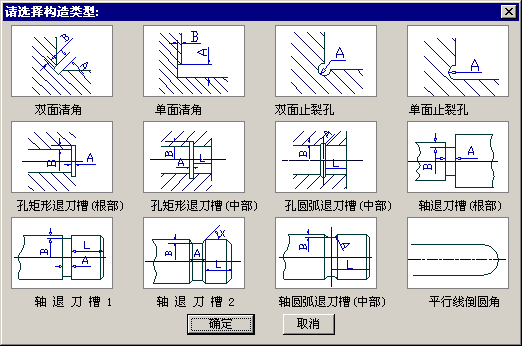

出现： 对话框，如图3-13
选择：用鼠标双击所需结构图片或点取所需结构图片并按“确定”按钮。
以下举例介绍使用方法：
（1）单面止裂孔
已知图3-14(a)，需做R5的止裂孔，如图3-14(b)所示。
选择： 用鼠标在选择构造类型中点取单面止裂孔并按“确定”按钮。
出现： 对话框，如图3-15
图3-13
(a) (b)
图3-14
输入： 在输入参数值域内输入所需参数后，点取“确认”
出现提示： 选择第一条线
输入： 用鼠标点取第一条线
出现提示： 选择第二条线
输入： 用鼠标点取第二条线
结果： 完成单面止裂孔的绘制，如图 3-14(b)。
图3-15
【注】 单面止裂孔的位置与选取第一条线有关。
（2）孔矩形退刀槽
已知图3-16(a)，需做孔矩形退刀槽，如图3-16(b)所示。
选择： 用鼠标在选择构造类型中点取孔矩形退刀槽并按“确定”按钮。
出现： 对话框，如图3-17
(a) (b)
图3-16
图3-17
输入： 在输入参数值域内输入所需参数后，点取“确认”
出现提示： 选择第一条轮廓线
输入： 用鼠标点取孔的第一条轮廓线
出现提示： 选择另一条轮廓线
输入： 用鼠标点取孔的第二条轮廓线
出现提示： 选择端面线
输入： 用鼠标点取孔的端面线
结果： 完成孔矩形退刀槽的绘制，如图3-16(b)。
【说明】其它工艺结构的绘制方法与此基本相同，仅仅是提示信息和输入的参数不同，所以不再举例说明。
