图幅的大小在国标GB14689-1993中有明确的规定。在天河CAD中，用快速方便的方法可以迅速设定各种标准图纸和自定义的非标准尺寸图纸。
执行：1.键盘：PC_PAPERSET （或TZ）
2.菜单：天河PCCAD（或“机械”，或“机械工程图”）——>图纸 ——>图纸设置
3.右键菜单：PCCAD常用命令 ——>图纸设置

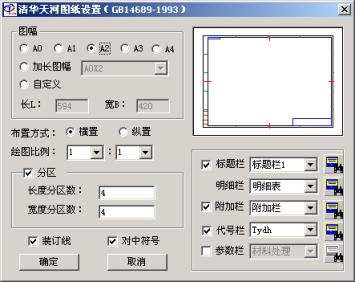

出现：对话框，如图1-1
图1-1
选择设置：
1. 确定图幅
图1-1中，列出了符合我国机械制图标准的各种规格的基本幅面为A0,A1,A2,A3,A4，国标推荐为第一选择，用户根据需要点取按扭即可。
2. 加长图幅
国标规定，图幅可根据需要加长或加宽。加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出。下拉列表框中列出了国标推荐使用的第二和第三选择。可以直接从列表框中选择合适的加长图幅大小。
3. 自定义图幅
用户可以根据需要设置任意大小的图纸尺寸。自定义图幅是针对某些特殊应用场合，长宽一般不应小于210和100。
图幅的内容可以自定义，定义方法详见《定制手册》。
4. 图纸布置
在“布置”下面的矩形框内有“横置”和“纵置”两个按钮，前者表示要将所选的图纸横置，后者表示要将图纸纵置，用户根据需要点取相应的按钮即可。
5. 绘图比例
为方便用户，系统设计了两个可编辑的下拉框，分别设置放大和缩小的比例系数。点取下拉的箭头，其中列出了国标推荐使用的比例。用户也可以通过修改设置自己的比例因子，当设置了其中一个值时，另一个值自动还原为1。
6. 分区设置
设置图纸长度和宽度方向的分区数。根据GB14689-1993的规定，图纸分区数必须取偶数，每一分区的长度应保证在25~75mm之间。
7. 装订线
一开关，控制图纸是否设置为留装订边的图纸。
8. 对中符号
一开关，控制图纸是否设置“对中符号”。
9. 标题栏、明细栏

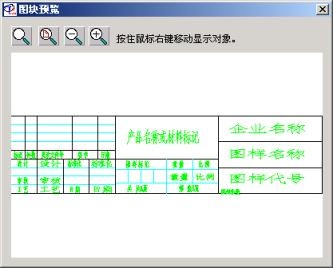

各自的下拉列表框列出了系统定义的标题栏、明细表，用户可根据需要选择相应的名称。左边的打勾的开关控制在生成图框时是否自动插入标题栏、右边的按钮用于预览相应标题栏和明细栏图形，如图1-2 。
图1-2
标题栏和明细表内容均可自定义，定义方法详见《定制手册》。
10. 附加栏
一开关，控制图纸是否设置“附加栏”。它的下拉列表框列出了系统定义的附加栏，数量的多少没有限制。关掉此开关时，不能选取“附加栏”类型。右边的按钮用于预览相应的内容。
附加栏的内容可以自定义，定义方法详见《定制手册》。
11. 代号栏
一开关，控制图纸是否在图框的左上角设置“代号栏”。它的列表框列出了系统定义的代号栏，数量的多少没有限制。关掉此开关时，不能选取“代号栏”类型。设置“代号栏”后，标题栏中若存在对应字段，则两部分内容自动关联。右边的按钮用于预览相应的内容。
图样代号的内容可以自定义，定义方法详见《定制手册》。
12.参数栏
一开关，控制图纸是否设置“参数栏”。它的列表框列出了系统定义的参数栏，如直齿锥齿轮、链轮参数表等。关掉此开关时，不能选取“参数栏”类型。右边的按钮用于预览相应的内容。
参数栏的内容可以自定义，定义方法详见《定制手册》。
结果：完成上述设置后点取图1-1中的确认按钮，系统自动生成用户所选择(或设置)的图纸，并将此显示在屏幕上。此时，左下角白线交点为坐标原点(0,0)。
13.自动填写日期
一开关。如果勾选“自动填写日期”（ “日期”字段标识为“Date”），标题栏中日期字段将会自动根据配置格式填写当前系统日期。
14.自动填写设计者
一开关。如果勾选，将在标题栏“设计”字段中自动填写设计者信息（“设计”字段标识为“Designer”）。可点击“设置”修改设计者默认值。如果“设计”字段中有值，将不会修改。
【说明一】 标题栏、明细表、附加栏、图纸代号栏、参数栏格式和内容可用户化（见《定制手册》），用户可根据自己的专业特点很方便的自定义。
【说明二】 关于作图比例要特别提醒用户注意，在图板上绘图，我们设置比例为1:2时，用图上100长的线表示实际200长的线。而在PCCAD中为方便绘图，无论比例设置为多少，作图都是1:1的。用PCCAD设定图幅时，PCCAD系统自动将其大小乘上比例因子的倒数，而绘图输出时，用户再将绘图输出比例设置为比例因子即可绘制出符合比例的图纸。例如：设置作图比例为1:2，A3图幅（297×420），此时图上画出的图幅是（594×840），用户始终以1:1作图，完成作图后，用输出设备（如绘图仪）输出图纸时，将输出比例设置为1=2即可。(注：排图输出最好用PCCAD系统提供的排图命令。)
【说明三】 用户开始绘制一张新图时，用户必须先设置图纸，这样用户在以后的绘图标注过程中，如：粗糙度、形位公差、尺寸、文字、序号 、明细表、标题栏等的标注会自动与绘图比例发生关联。否则，系统默认绘图比例为1:1，而且系统的某些功能被禁止使用。
【说明四】 设置好的图纸可重新设置。重设置图纸时，已填写的标题栏内容不会丢失，系统自动将内容复制到新的标题栏中（同名的数据字段）。用户重新设置图纸可采用两种方法：
1．再次执行图纸设置命令。
2．使用“超级编辑”命令对图框编辑（见《第5章 辅助工具》）。
【说明五】 对于某些企业对图框有特殊的标准化要求，国标所提供的样式无法满足时可以选择从外部块获得图框样式，此时您需要定义好所有的图幅代号所对应的图框DWG文件，每一图幅代号对应“横置”还是“纵置”2份文件。采用程序按标准定义绘制或采用外部定义的块，请修改文件X:\...\MCADSetting\PaperSet.ini中的内容。外部块的位置：X:\...\Paper。注意：仅替换文件，文件名称不可随意修改。
【说明六】对标题栏中定义名称为“比例”和“图幅”的字段，执行“图纸设置”（TZ）后，PCCAD将自动填写或更新属性值。
