图案填充概述

命令： HATCH，- HATCH，GRADIENT，HATCHEDIT，-HATCHEDIT

在向工程图添加图案填充时，THCAD会使用预定义的图案或线条填充实体或封闭区域。首先，指定填充图案和其它选项，然后选择要填充的实体或封闭区域。

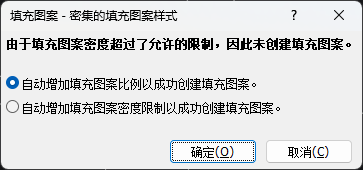

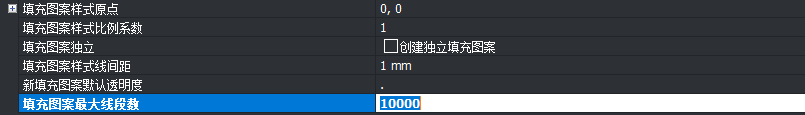

备注	根据图案的不同，图案填充会占用大量内存，并且可能会花费大量时间来绘制和显示。为了提高性能，请在创建图形时将添加图案填充作为最后一步操作之一；或者在单独的图层上插入图案填充，在继续处理图形时可以将其冻结；或使用FILLMODE系统变量关闭图案填充、渐变填充和填充实体的显示。最大虚线数由MAXHATCH设置变量控制。当虚线数大于当前MAXHATCH值时，将无法创建图案填充。会显示一个警告框，为后续操作提供可能的选择：默认情况下，最大虚线数为100 000。

预定义和用户图案文件位于当前用户的Support文件夹中。

MEASUREMENT设置将控制使用哪个预定义的填充图案文件。

定义MEASUREMENT设置

请执行以下任一操作：

在命令栏中键入measurement，然后按Enter键。
键入ON，然后按ENTER键设定measurement为公制。
键入OFF，然后按Enter键设定measurement为英制。

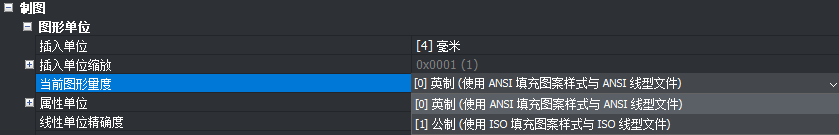

在“设置”对话框中，转到“工程图”>“制图”>“工程图单位”。在组合框中
选择公制或英制。

请执行以下任一操作：
