点

命令： POINT

由于点是无量纲的，因此单个像素应该是屏幕上（几乎）正确的表示形式。但这几乎是看不见的，尤其是在复杂的图形中。因此，您可以在多种可能的显示样式之间进行选择。

点显示样式是通过点显示模式（PDMODE）系统变量选择的。

点表示样式的大小是通过“点显示大小”（PDSIZE）系统变量控制的。

定义点显示设置

1. 打开设置对话框。

2. 在“图形设置”类别中，展开“实体创建”子类别。

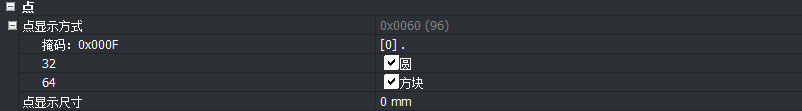

3. 展开“点设置”组，然后展开“点显示模式”设置。



点显示模式

4. 设置点显示模式设置：

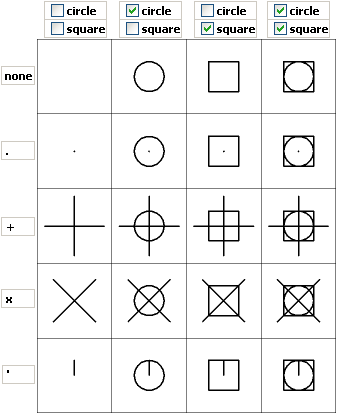

• 选择点位置标记样式：point，none，X或|
• 选择添加一个圆形和/或一个正方形。

5. 设置点显示大小设置。

• 相对：键入0（零）将点显示样式缩放为屏幕的5％。
• 绝对：以图形单位输入点显示样式的大小。

6. 关闭设置对话框。

注意：如果需要绘制“点”，请使用内径为零的圆环代替点实体。

画点

1. 请执行以下任一操作
   • 单击“绘图”工具栏上的“点”工具按钮（）。
   • 在“绘制”菜单中选择“点”。
   • 在命令栏中键入point，然后按Enter。

   提示您：设置/多个/ <点的位置>：

   显示提示菜单：



2. 指定点的位置。
   点已创建。

注意：如果将“点显示大小”设置设置为0（零），则在放大或缩小后，使用“再生”工具将点的显示大小调整为屏幕大小的5％。
