修订云线

命令： REVCLOUD

修订云线是由圆弧组成的开放或闭合的多段线。修订云线用于审阅或红线圈阅，以指示图形中需要调整或注释的部分。

在开始绘制修订云线之前，首先定义弧线长度和样式。

绘制修订云线

1. 请执行以下任一操作：
   • 单击“绘图”工具栏上的“修订云线”工具按钮（）。
   • 在“绘图”菜单中选择“修订云线”。
   • 在命令栏中键入revision cloud ，然后按Enter键。

   命令提示：指定起点或[弧长/对象/样式] <对象>：

   将打开一个提示菜单：



2. （可选）要定义弧线长度，请执行以下一项操作：
   • 在提示菜单中选择“弧长”。
   • 在命令栏中键入A，然后按Enter键。

   命令提示：指定圆弧的最小长度<当前最小长度>：

   请执行以下任一操作：

   • 按Enter键或右键单击以接受当前的最小长度。
   • 在命令栏中键入一个新值，然后按Enter键。
   • 通过指定两个点，以图形方式定义一个新的最小长度。

   命令提示：指定圆弧的最大长度<当前最大长度>：

   请执行以下任一操作：

   • 按Enter键或右键单击以使最大长度等于最小长度。
   • 在命令栏中键入一个新值，然后按Enter键。
   • 通过指定两个点以图形方式定义一个新的最大长度。

3.（可选）要定义修订云样式，请执行以下一项操作：

• • 在提示菜单中选择“样式”。
  • 在命令栏中键入S，然后按Enter键。

命令提示：选择圆弧样式[普通/美术] <当前样式>：

将打开一个提示菜单：

请执行以下任一操作：

1. • 按Enter键或右键单击以接受当前样式
   • 在提示菜单中选择一种新样式。
   • 在命令栏中键入N或C，然后按Enter键。

4.（可选）要将现有的多段线，圆弧或圆转换为修订云线，请执行以下操作之一：

1. • 按Enter键，然后选择要转换的实体。
   • 在提示框中选择“对象”，然后选择要转换的实体。

5.（可选）要绘制修订云线，请单击要开始的位置并移动光标。每次光标移动超过最小长度时，都会添加一个圆弧。

要停止，请执行以下任一操作：

• 将光标移到起点上以闭合修订云线。
• 右键点击，结束命令。

命令提示：反转方向[是/否] <否>：

将打开一个提示菜单：

6. 要创建修订云线，请执行以下任一操作：

• 要接受修订云线，请右键单击。
• 要反转方向，请键入Y或在提示菜单中选择“是”。
• 要离开命令而不创建修订云线，请在提示菜单中选择“取消”或按Esc键。

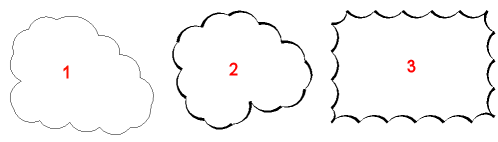

修订云线：1.普通2.美术3.反向美术（基于矩形）
