使用孔特征

孔特征是“表单特征”的简化版本。在下图中，您可以看到仅具有厚度面的不同特征（SmConvert命令遵循这些规则）：

• 正交孔是孔特征

• 简单的非正交孔是孔特征

• 倒角的正交孔是形状特征

• 如果孔厚面由两个不同的区域组成，则为形状特征

如果SmConvertRecognizeHoles用户首选项设置为ON，则孔特征将由SmConvert命令识别。

孔特征允许进行以下基本操作：

• 使用命令或在钣金的机械浏览器中SmDelete，SmDissolve，禁用和SmSelect它们。

• SmUnfold命令中的表单功能模式，包括符号模式。

• 在展平的布局中关联自己的2D几何（请参阅创建表单要素组件的使用表单和肋骨要素的工作流程以创建展开符号）。

• 孔特征由SmRepair命令保留。普通孔面变为正交。相同几何形状的孔特征不受SmRepair命令影响。

孔特征数组的识别

当主体中存在孔特征时，SmParametrize会根据以下规则检测法兰上孔的矩形阵列：

• 孔属于同一法兰

• 孔在矩形网格上

• 数组中没有间隙（缺少元素）

• 孔的方向相同

• 最小数组大小为1x3或2x2

让我们在具有“法兰”和“折弯”功能的零件上说明工作流程。

1. 在“设置”对话框中，转到“钣金/命令”。

2. 启用SmConvert命令的“重新钻孔”选项。

3. 启用SmParametrize命令的“将孔转换为阵列”和“参数化孔”选项。



4. 运行SmConvert命令。

5. 请执行以下任一操作：

   • 单击钣金工具栏上的转换为钣金工具按钮（）。
   • 单击钣金功能区栏上的转换为钣金工具按钮（）。
   • 在“钣金”菜单中选择“转换为钣金” 。

   出现提示：选择3D实体或[整个模型] <整个模型>：

6. 选择要转换的3D实体。
   出现提示：选择3D实体或[整个模型] <整个模型>：

7. 按Enter将3D实体转换为钣金零件。

   在零件上识别出11个孔特征。



8. 运行SmParametrize命令。

9. 请执行以下任一操作：

   • 单击钣金l工具栏上的参数化工具按钮（）。
   • 单击钣金功能区栏上的参数化工具按钮（）。
   • 在钣金菜单中选择参数化。

   出现提示：选择3D实体进行参数化，或选择[整个模型] <整个模型>：

10. 按Enter键处理钣金零件。
    命令报告应类似于以下报告：


    已创建4个距离约束已
    创建3个固定约束已
    创建0个重合约束已
    创建0个切线约束已
    创建0个刚性集合约束已
    基于Hole_3特征
    创建了矩形阵列2x2已基于Hole_7特征创建了矩形阵列2x2已基于Hole_9特征
    创建了矩形阵列3x1
    总计：7个约束和已建立3个阵列

    （功能名称和约束分布可能因THCAD版本而异）：

    要检查阵列，您可以暂时解冻BC_SUBTRACT层。
    在下面的图像中，阵列是手动着色的。



    请注意，绿色和黄色阵列不是统一的。否则，阵列将缺少孔。

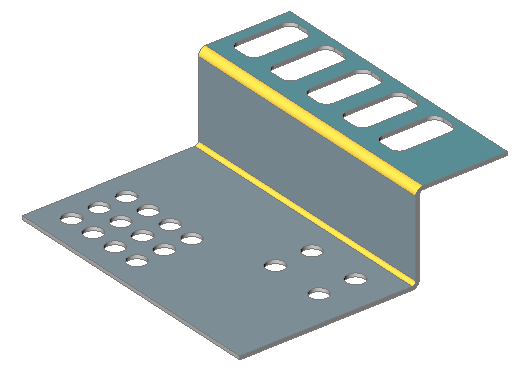

11. 在机械浏览器中编辑阵列属性。在下图中，已对以下内容进行了修改：

    • 绿色阵列：行数和列数从2x2到3x4
    • 黄色阵列：X和Y间距
    • 红色阵列：行数和列数从3x1到5x1
