创建TIN表面

更新
2021年2月25日09:56

命令：Tin，TinAssignImage，TinProject

概述：在BricsCAD中，使用TIN 曲面（三角不规则网络）工具创建了地形曲面。

点包含x，y坐标和z值。所有点都用于与两个最近的邻居建立三角形连接。曲面三角剖分基于Delaunay算法，该算法可确保没有点位于任何三角形的外接圆之内。
折线表示线性基础结构特征，例如路缘石，挡土墙等。这些线还定义了三角形的边缘。可以从直线，折线，弧，圆等线性实体创建折断线。
边界是定义有界3D曲面的功能。可以使用闭合的折线创建表面边界。在大型3D曲面上定义外部边界可改善TIN曲面计划的性能。

课程目标：完成本课程后，您将能够：

从一组选择的点和折线创建TIN曲面。
导入点文件，例如从测量员那里获得的测量点数据。这些点可用于创建地形表面。
通过将点放置在由高程设置的绘图区域中来创建地形图表面。
将线性实体作为折断线或点添加到TIN曲面。

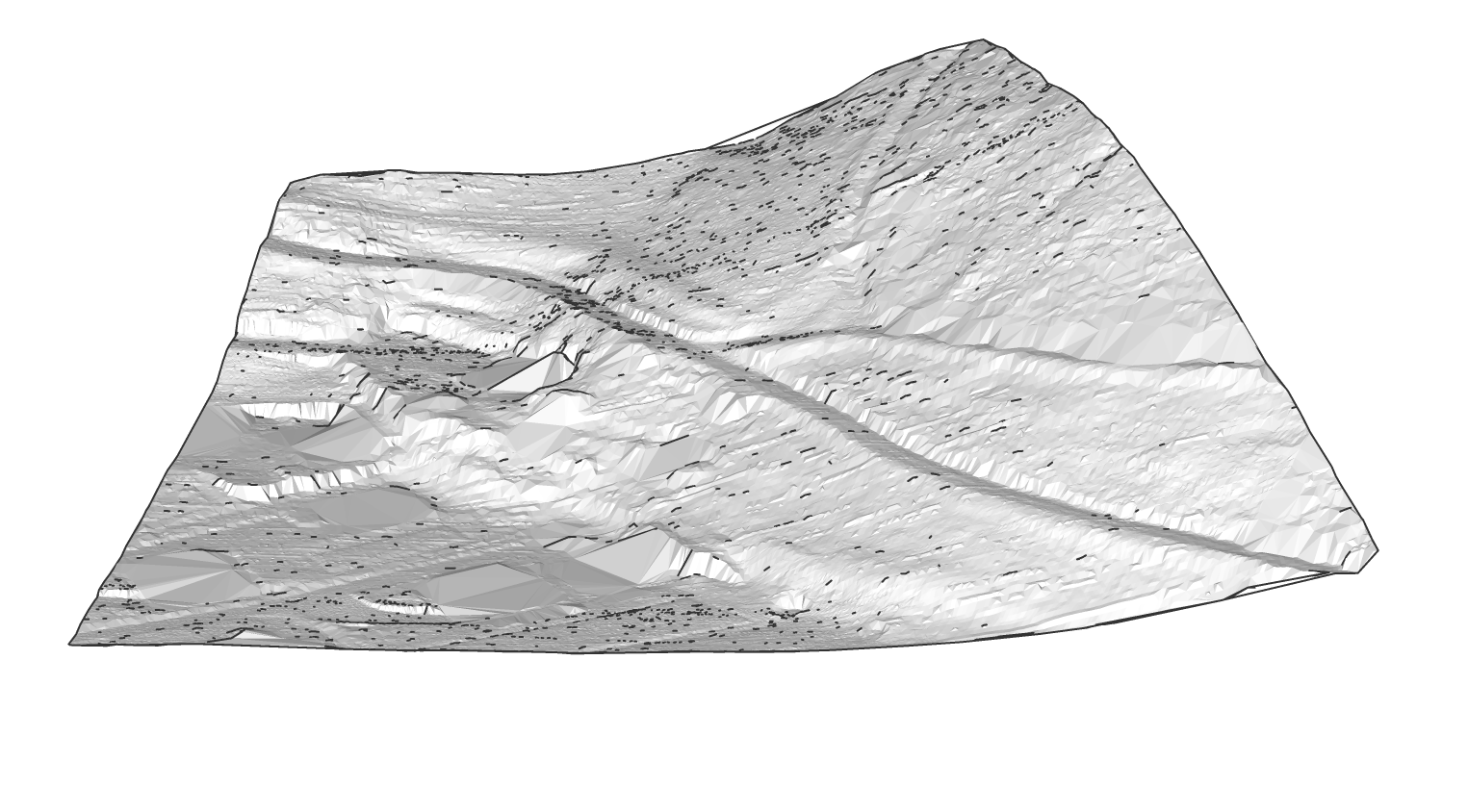

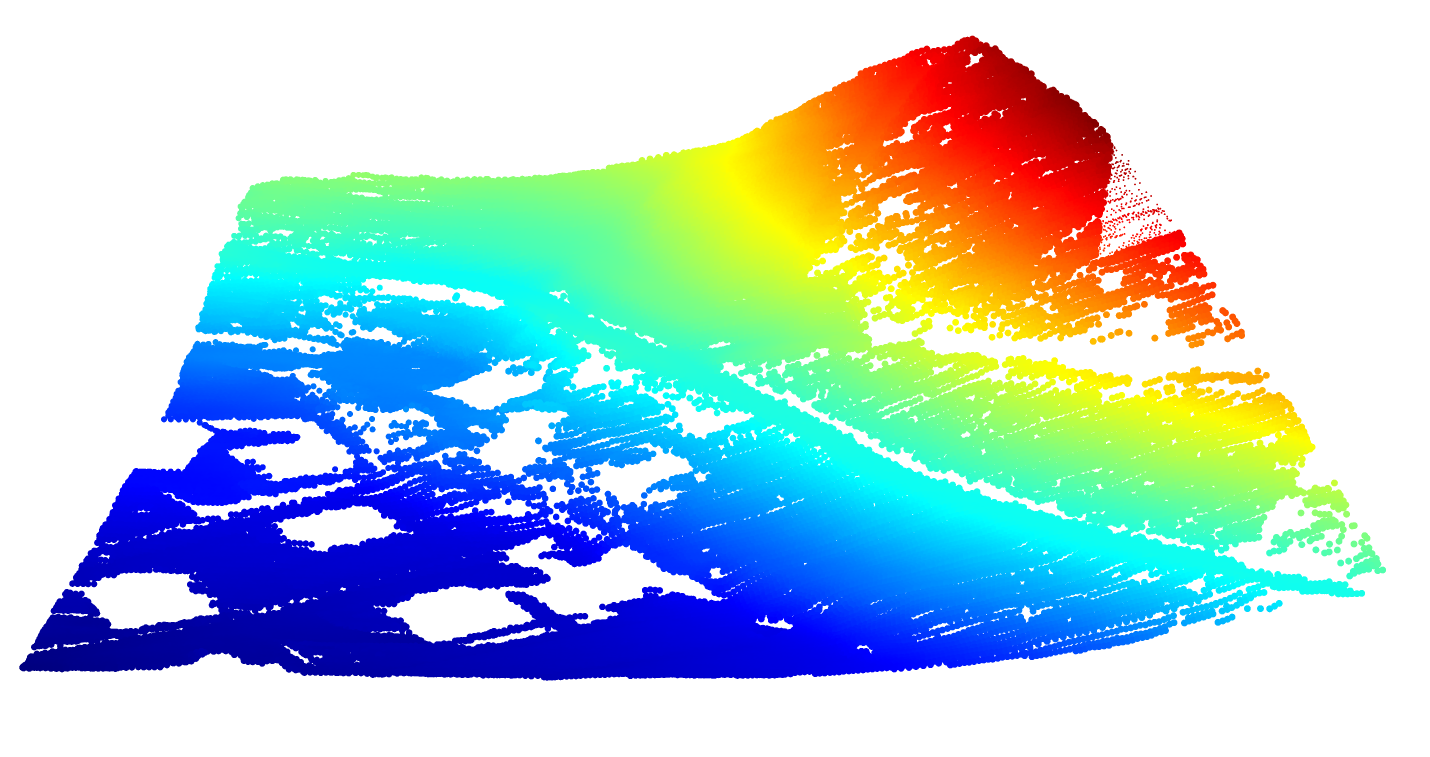

从点云创建TIN曲面。
从Civil 3D曲面创建地形曲面。

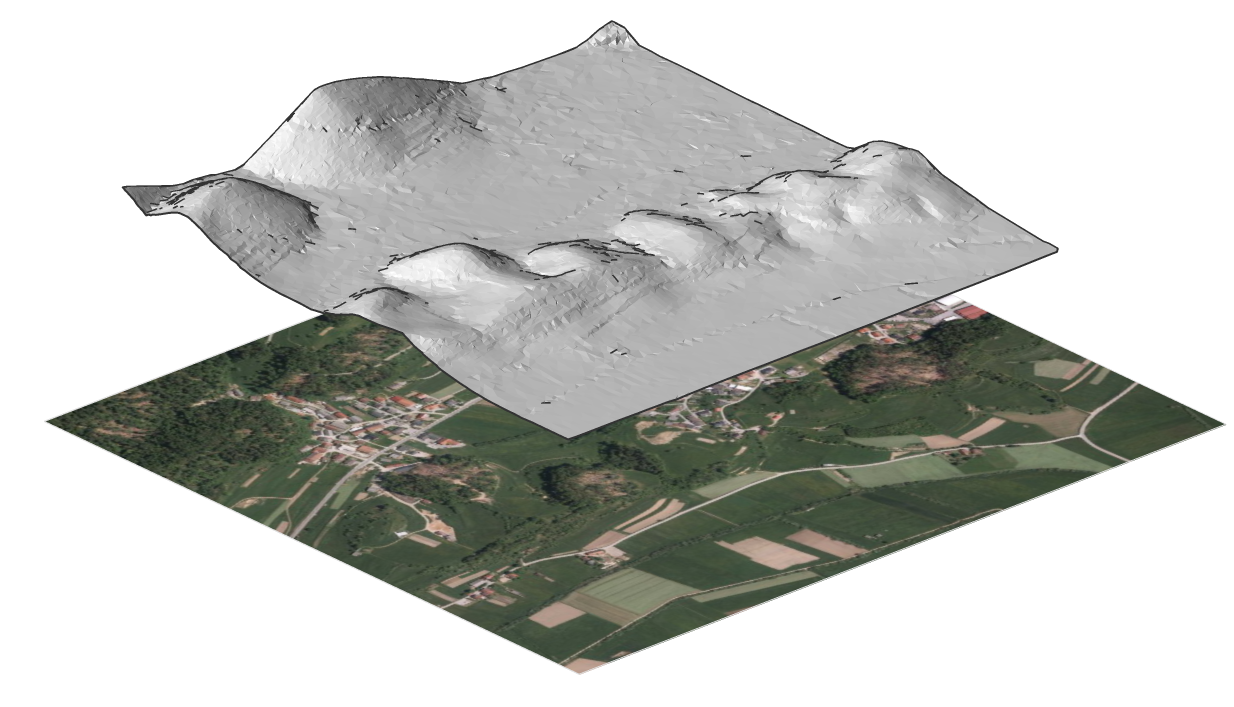

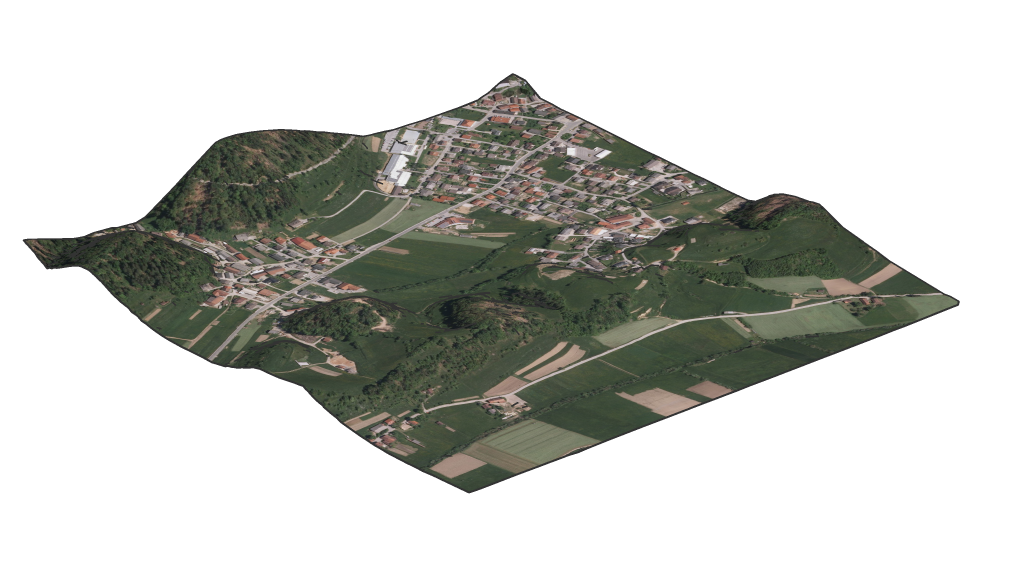

将图像分配到TIN表面。

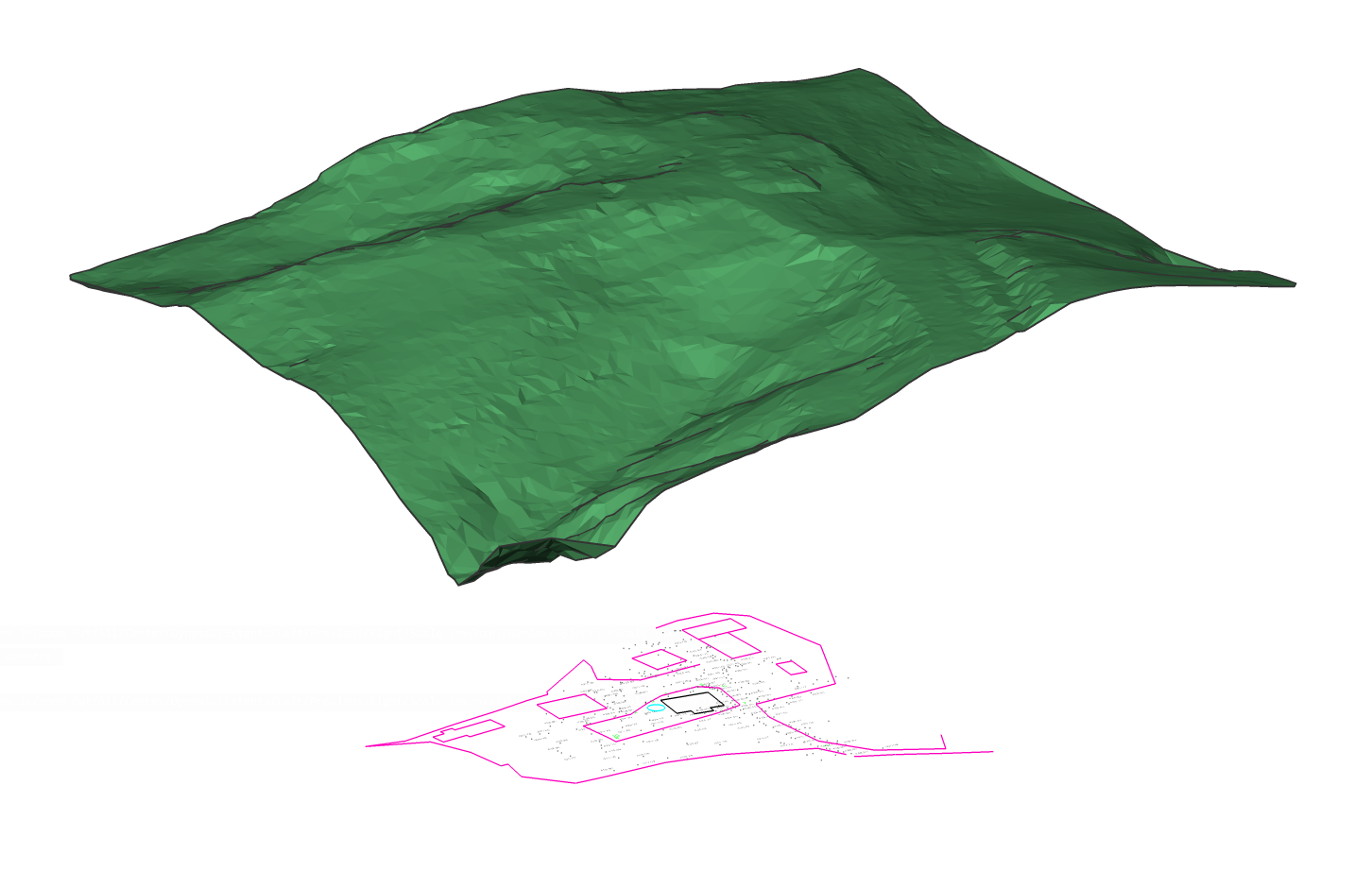

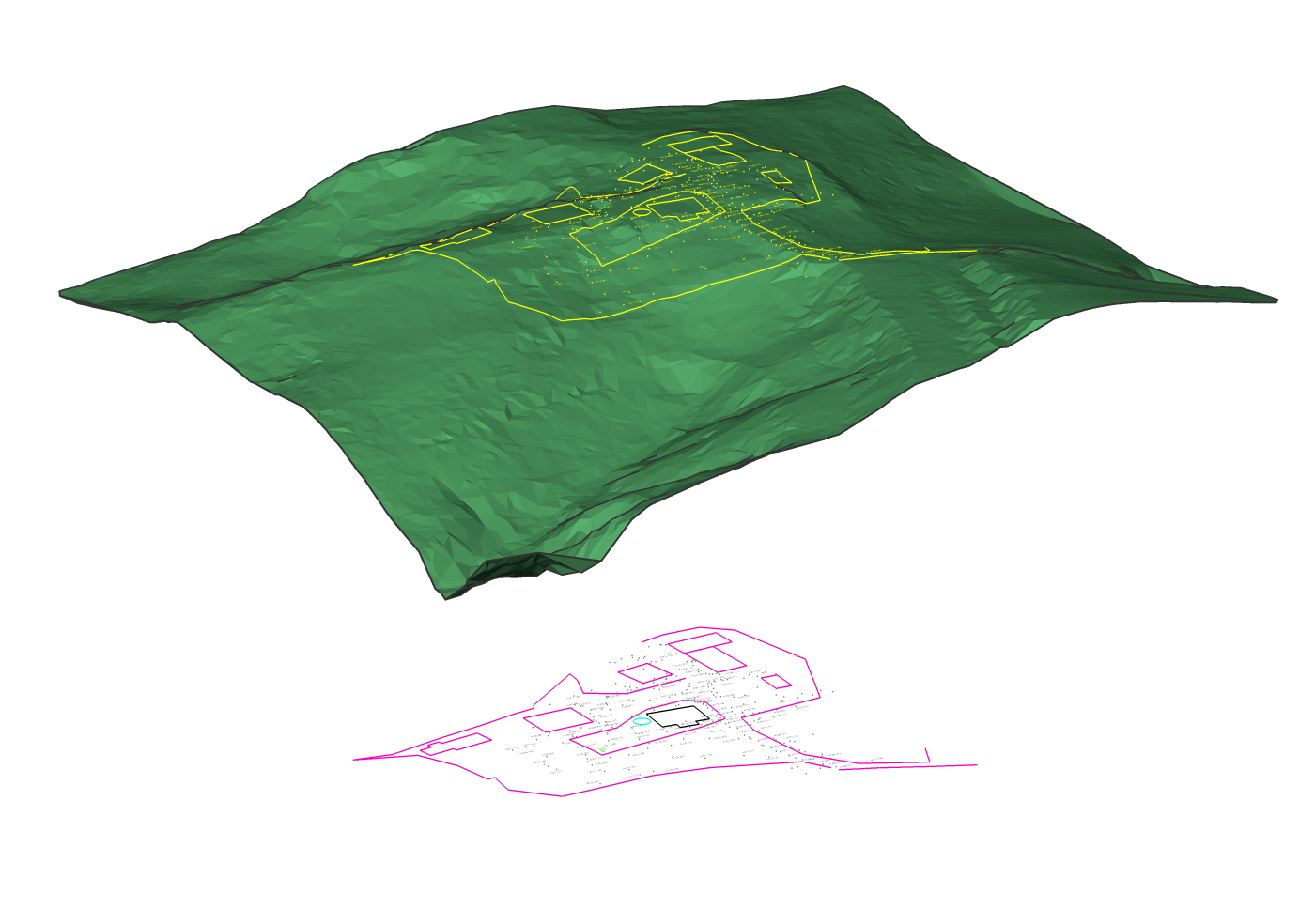

将实体投影到TIN曲面。

教程：如何创建TIN曲面

点击这里观看

关于锡表面

创建TIN表面是需要遵循的过程，以详细绘制特定区域。在BIM模型上，这些地形表面用于表示位置。可以基于图形实体，从逗号分隔的文件格式（CSV）或文本文件格式（TXT）导入的数据以及从Civil 3D曲面创建的位于不同高程的点，生成地形曲面。

有关此命令的更多信息，请访问“命令参考”文章Tin。

设置TIN表面首选项

打开设置对话框。

在“民用选项”下，展开“ TIN表面”设置类别。

圆弧近似中点距离	中坐标距离是弧和弦（直线）段之间的最大距离，用于弧近似。定义要添加的曲线上的点数。当您的曲线具有多段线时，可以使用此参数对多段线中的弧进行细分。此参数的默认值在Bricsys预定义模板中是变量。例如，距离值被设置为0.01在BIM-M ，1在BIM-厘米，10在BIM-毫米，和0.4在BIM帝国模板。
允许穿越断线	定义是否允许交叉折线。默认情况下，它设置为“开”。如果允许中断线相交，则会计算中断线段之间的相交并将其作为点添加到TIN曲面。
断裂线交叉口的高程	定义应如何确定在交叉折线处的高程。有三个选项（例如，最小值，最大值和平均值）用于定义相交处的折线高程。

关联性	启用/禁用“渐变”，“曲面”和“走廊”关联性。默认情况下，系统变量设置为15。 0：既未启用“锡表面”，“渐变”，也未启用“走廊”关联性。 1：启用锡表面关联性。 2：启用分级关联性。 3：同时启用“锡表面”和“分级”关联性。 4：启用TIN体积表面关联性。 5：启用“锡表面”和“ TIN体积表面”关联。 6：启用了“分级”和“ TIN体积曲面”关联。 7：启用“锡表面”，“分级”和“ TIN体积表面”关联性。 8：启用走廊关联性。 9：锡表面和走廊关联性均已启用。 10：同时启用了“分级”和“走廊”关联性。 11：启用“锡表面”，“分级”和“走廊”关联性。 12：TIN体积表面和走廊关联性均已启用。 13：启用TIN表面，TIN体积表面和走廊关联性。 14：评分，TIN体积表面和走廊关联性已启用。 15：启用所有TIN表面，等级，TIN体积表面和走廊关联性。

显示TIN曲面的属性

选择“ TIN表面”。

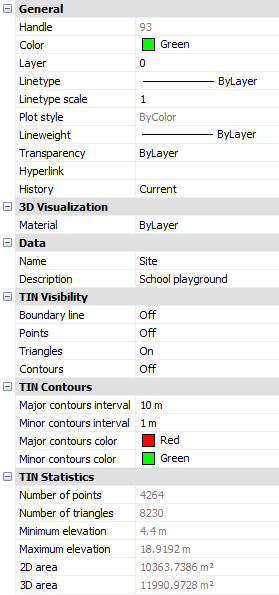

TIN表面的属性在“属性”面板中显示：

数据	向您的TIN Surface添加额外的数据：名称：命名TIN表面。描述：TIN表面的描述。
TIN可见度	控制以下属性的可见性：边界线：代表地形表面边界线。点：表示表面上的点。三角形：表示高程点如何相互连接。它遵循Delaunay三角剖分方法，其中，不将折断线包括在致密化中。等高线：表示线内等高点的连接。要打开/关闭属性之一，请在属性栏中单击它们的字段，然后按箭头按钮并在上下文菜单中选择“打开/关闭”。
TIN轮廓	控制轮廓线设置。主轮廓间隔：设置主轮廓间隔。次要轮廓间隔：设定次要轮廓间隔。主要轮廓颜色：定义主要轮廓的颜色。次要轮廓颜色：定义次要轮廓的颜色。
TIN统计	演示有关TIN表面的统计信息。点数：演示定义TIN表面的点数。三角形数量：演示TIN曲面中不重叠的三角形数量。最小高程：演示在TIN曲面中找到的最小高程值。最大高程：演示在TIN曲面中找到的最大高程值。 2D区域：演示从平坦TIN曲面计算出的2D区域。 3D区域：演示从TIN表面计算的3D区域。

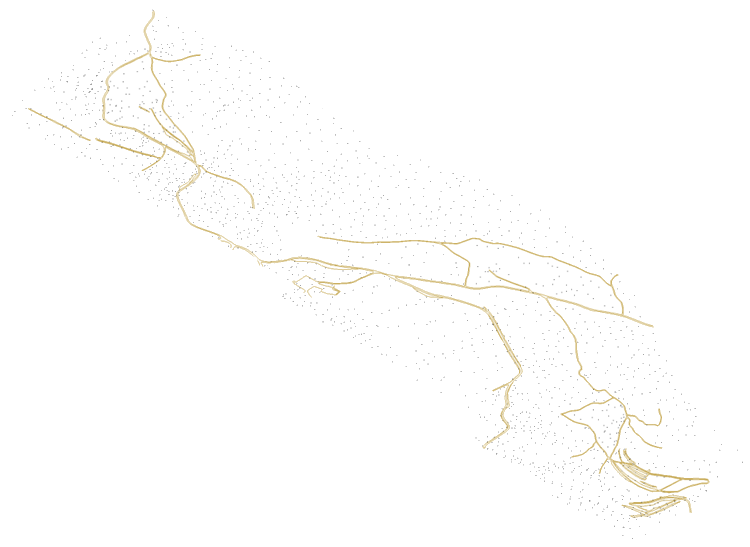

过程：从一组选择的点和折线创建TIN曲面

打开包含一组点和折线的图形文件。
启动TIN命令。

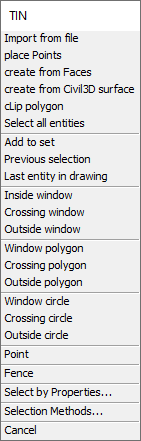

提示您：选择实体以创建TIN曲面或[从文件/放置点导入/从面创建/从Civil3d曲面创建/ cLip多边形/选择选项（？）]：
在绘图区域中选择实体以创建地形表面。
（可选）提示菜单可用于选择绘图区域中的所有实体。
注意：命令行描述了集合中包含多少个实体，例如，集合中的实体：2044。
按Enter键。

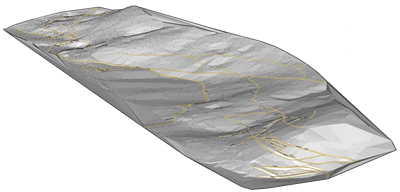

拓扑表面是根据选定的实体创建的。将点作为点添加到曲面，将3D折线作为断点添加到曲面。

过程：从导入的点文件创建TIN曲面

启动TIN命令。
提示您：选择实体以创建TIN曲面或[从文件/放置点导入/从面创建/从Civil3d曲面创建/ cLip多边形/选择选项（？）]：
在命令行中输入TIN命令。或从四边形的“模型”选项卡中选择“创建TIN曲面”。提示您：选择实体以创建TIN曲面或[从文件/放置点导入]

在提示菜单中选择“从文件导入”选项。
或在命令行中输入“ I”。

选择要打开的点数据文件（.txt文件）。
或者，您可以选择多个文件来一次全部导入。

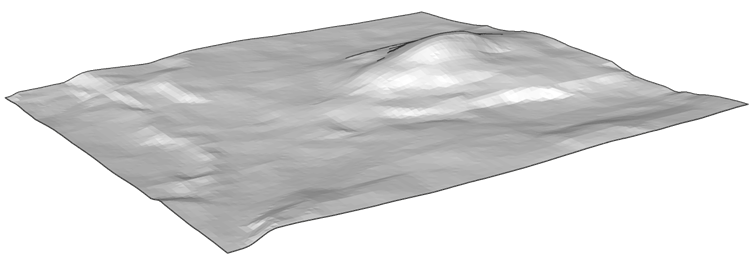

单击打开以导入点。地形表面是从现有的测量点文件中导入的。
注意：如果在当前视口中未显示地形表面，请使用“缩放范围”选项将其显示为实体的范围。

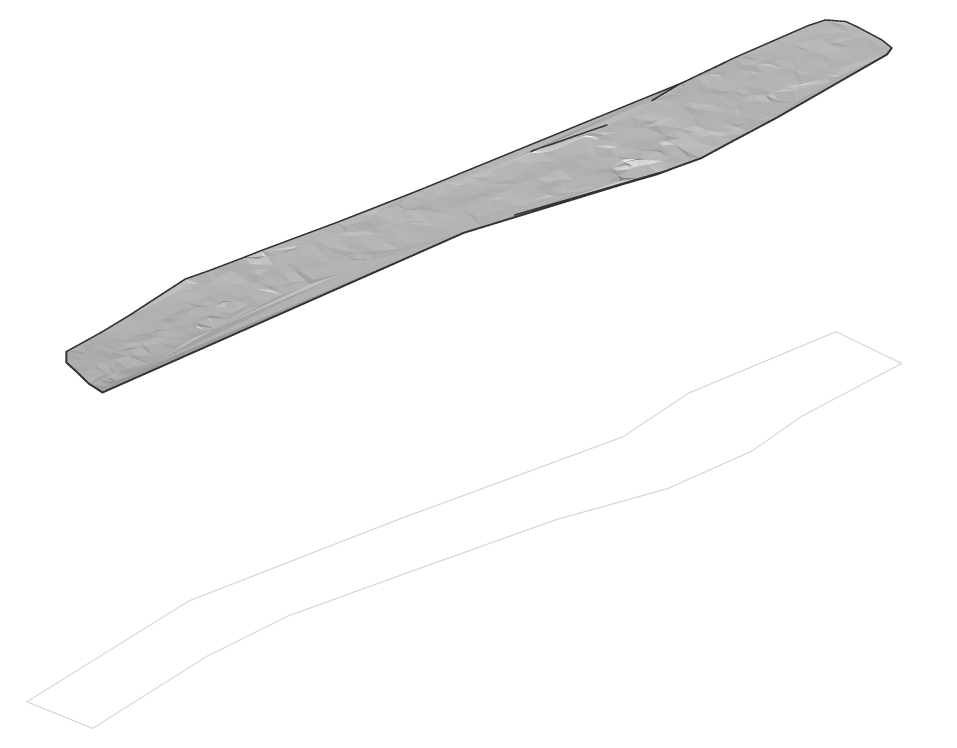

过程：使用“剪辑”多边形创建选定区域的TIN曲面

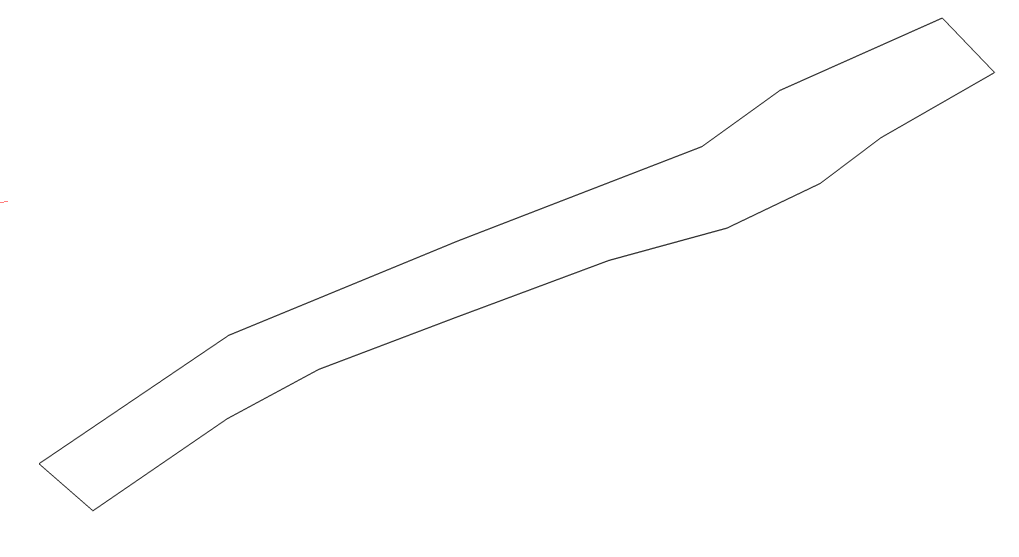

打开包含闭合折线的图形文件。
启动TIN命令。
提示您：选择实体以创建TIN曲面或[从文件/放置点导入/从面创建/从Civil3d曲面创建/ cLip多边形/选择选项（？）]：
在提示菜单中选择cLip多边形（X）选项。或在命令行中输入“ L”。
提示您：选择剪辑多边形：
系统将提示您：删除交叉的折断线（如果有）[是/否] ：（如果要制作的曲面包含折断线，则定义穿过剪切的多边形的折断线将发生什么情况。键入“ Y”以创建不交叉的TIN曲面断线或“ N”以创建TIN表面（包括交叉的断线）
提示您：选择实体以创建TIN曲面或[从文件导入/从面创建/从Civil 3d面创建/]：

选择任意选项（选择图形中的实体，从文件导入，从面创建，从面创建Civil 3D Surface），然后按照前面几节中的说明进行操作。TIN曲面仅在CLIP多边形定义的区域中创建。
使用此功能，我们可以显着提高从大点文件创建的TIN表面的性能。

过程：通过放置点来创建TIN曲面

打开一个新工程图。
注意：新图形是根据BASEFILE系统变量定义的默认模板创建的。可以在“开始”选项卡中设置默认模板。
启动TIN命令。
提示您：选择实体以创建TIN曲面或[从文件/放置点导入/从面创建/从Civil3d曲面创建/ cLip多边形/选择选项（？）]：
在提示菜单中选择“放置点”选项。
或在命令行中输入“ P”。
提示您：选择点
选择要开始创建TIN曲面的点。
提示您：输入高程<0.000>
指定每个点的高程值，然后按Enter接受。
注意：创建TIN曲面至少需要三点。

过程：从面上创建TIN曲面

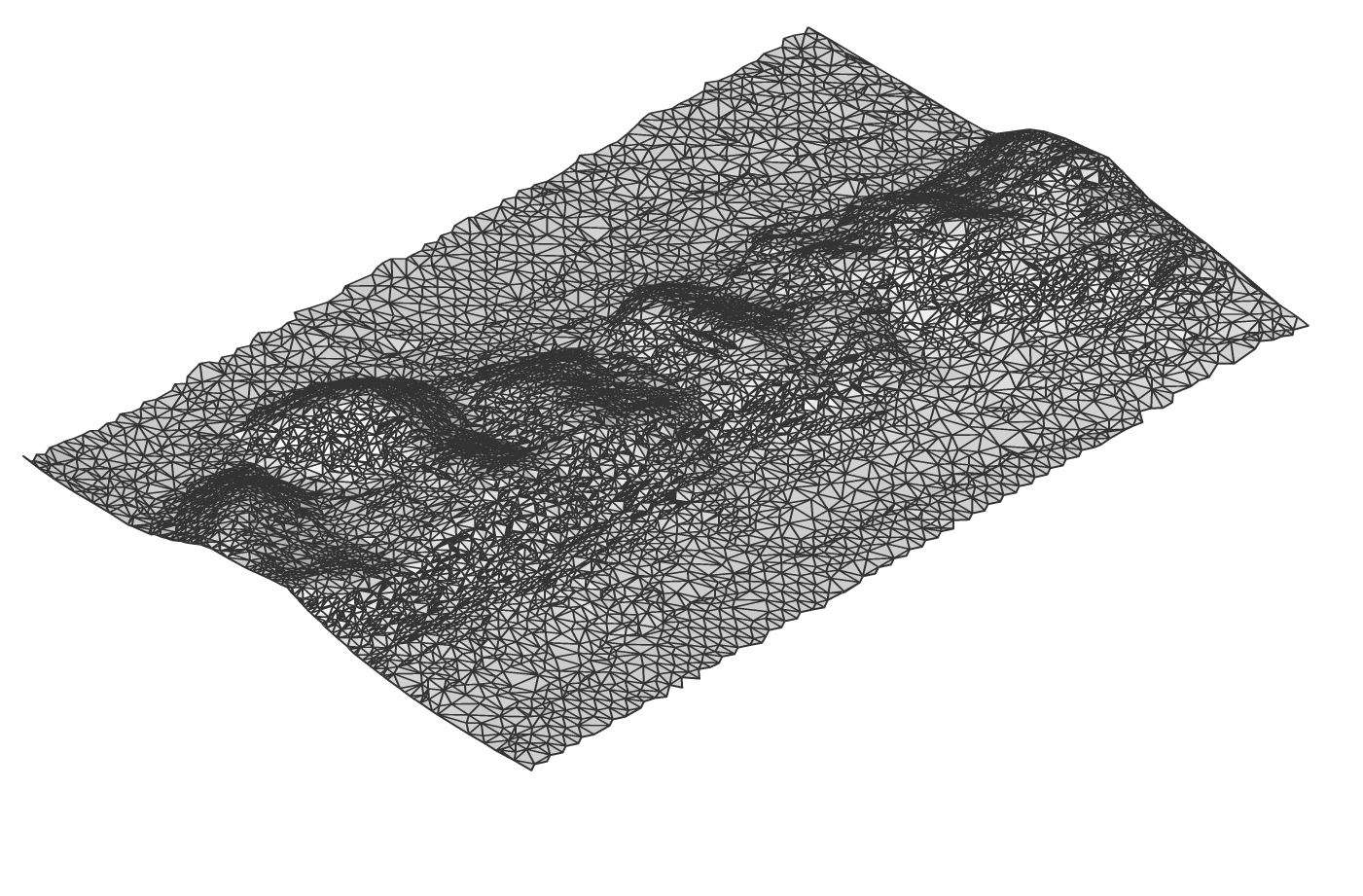

打开包含3D面的图形文件。
启动TIN命令。
提示您：选择实体以创建TIN曲面或[从文件/放置点导入/从面创建/从Civil3d曲面创建/ cLip多边形/选择选项（？）]：
在提示菜单中选择“从面创建（X）”选项。或在命令行中键入“ F”。
提示您：选择3D面：（在图形中选择3D面）
按Enter键。

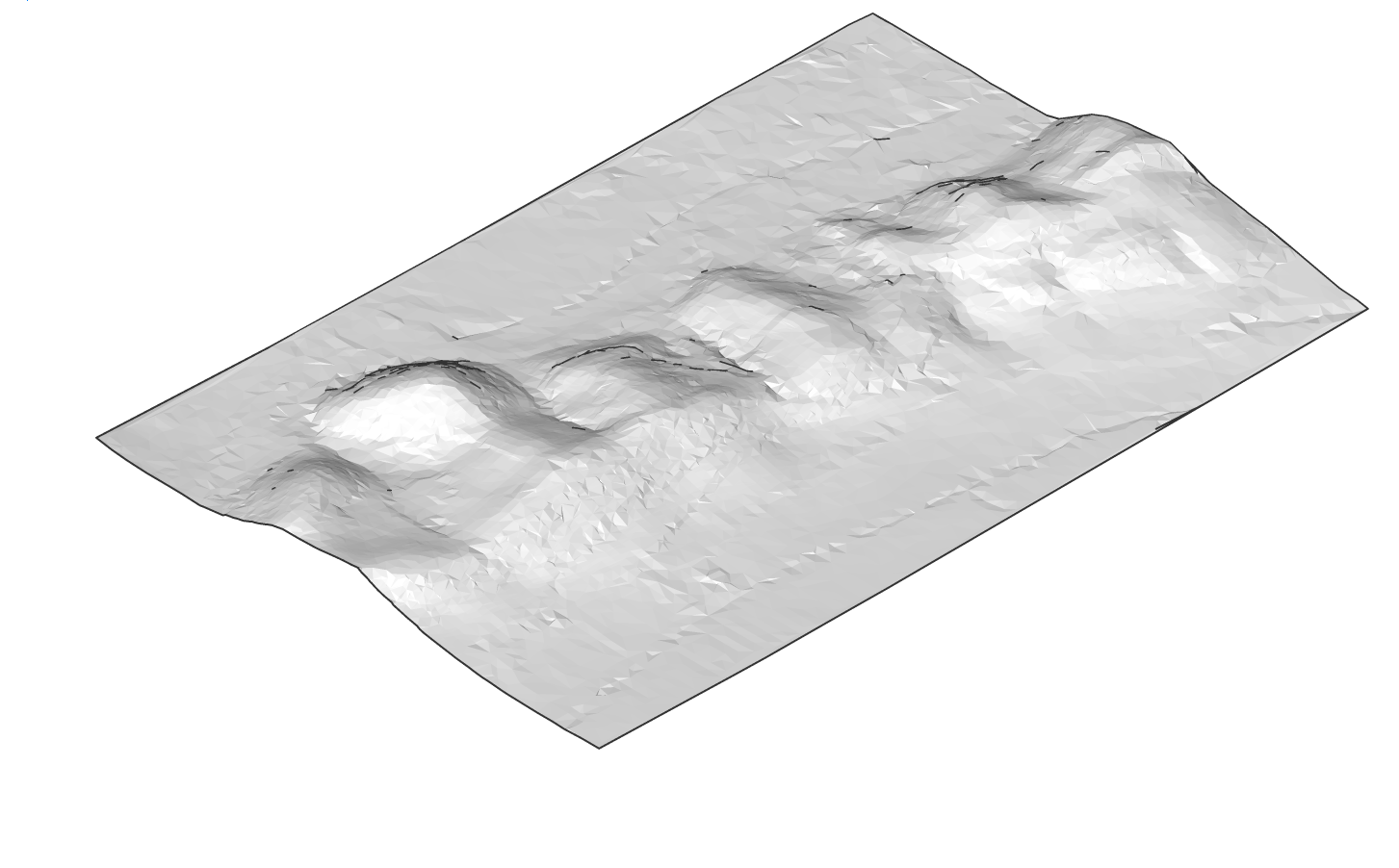

提示您：将3D面添加为断线[是/否] ：（键入“ Y”以将3D面的边缘添加为断线，或键入“ N”以仅使用3D面的点创建TIN曲面）
