动态UCS

• 更新

• 2020年9月8日11:41

启用动态UCS功能后，坐标系统将自动与光标下方的实体对齐。

该UCSDETECT系统变量控制支持的实体类型：

• 1：3d实体的面（默认）
• 2：其他实体类型：点，线，折线，2D折线，3D折线，ray，xline，弧，圆，椭圆，样条线，文本，mtext，实体，3Dface，跟踪，块插入，视口，mline，leader，mleader ，剖面线，螺旋线，相机，光线，截面，形状，pdf参考底图和图像。

UCSDETECT是一个整数类型，其值在[-3; 3]范围内。该DUCS状态栏控件允许切换的功能，并选择支持的实体类型。

此功能由系统变量控制。

• 该RedHilite_DUCSLocked_Face_Color用户首选项控制的，其动态UCS已被锁定，按Shift键面上的高亮颜色。
• 该RedHilite_DUCSLocked_Face_Alpha用户首选项控制的，其动态UCS已被锁定，按Shift键脸的亮点透明度。

切换动态UCS

请执行以下任一操作：

• 按F6功能键。
• 单击状态栏中的DUCS字段。

使用动态UCS

1. 在激活动态UCS功能的情况下，启动实体创建命令，例如Draw。
2. 将光标移到实体或3D实体上。

• 实体或面部高光。
• 如果为ON，则网格与悬停的实体或面对齐。

• 如果UCSICON = 3（在原始位置打开），则显示UCS图标。

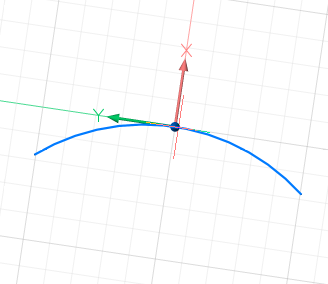

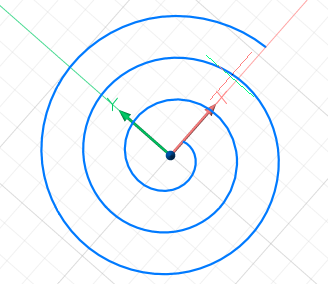

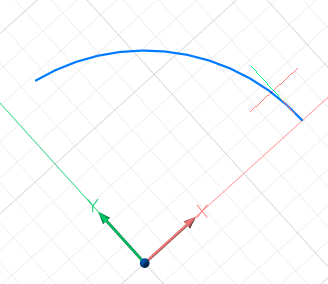

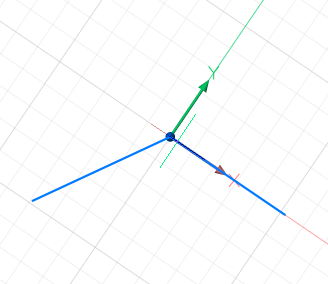

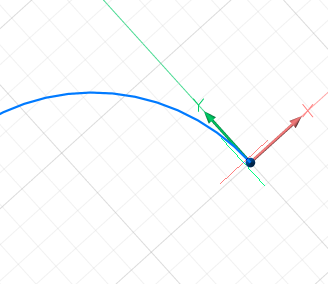

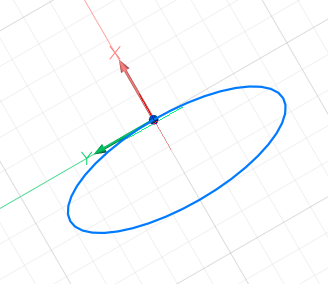

  在其他实体上的Dynamice UCS

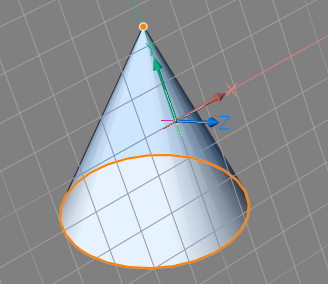

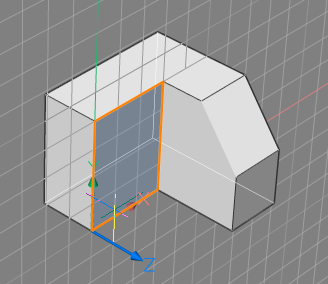

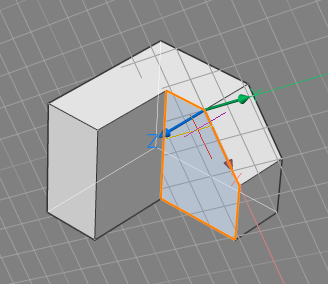

  3D实体面上的动态UCS

• 动态UCS的方向取决于光标如何触摸悬停的实体或面部，从而为用户提供了一种操纵DUCS方向的方式。
  在3D实体面上，DUCS的原点设置为实体边缘的起点，并且选择X轴与边缘起点的切线同向。
  在弯曲的面上，X轴与该面相切，Y轴位于该面中，Z轴垂直于该面。

1. （选项）点击Shift键以锁定DUCS，这使您可以在悬停的实体或面之外开始绘制。再次点击Shift键以解锁DUCS。
2. 选择一个点开始绘制。
3. 当绘制命令结束时，将还原WCS或先前定义的UCS。

教程：曲面上的DUCS

点击这里观看
