命令： ARRAY，ARRAYRECT，ARRAYPOLAR，ARRAYPATH，BMINSERT
允许您以常规方式多次插入同一零件：所有插入件可以沿着一条直线，一条圆或任意一条曲线均匀地分布（以相同的距离）。还支持高阶图案（例如，矩形或圆柱形）。这是通过使用关联数组技术实现的：矩形，极性和路径。
关联数组是永久性实体，可以在创建后随时对其进行编辑（手动或自动），以更改元素的数量或元素之间的距离。模型中的所有阵列都在“机械浏览器”中列出，可以在其中进行编辑。
可以排列任何零部件-包括零件，子装配体，标准零件和孔。
创建一个组件数组
使用机械轮廓的“装配体”功能区面板中可用的阵列工具之一：
矩形阵列
极阵列
路径阵列
创建组件数组的另一种方法是使用“插入组件”工具的“多个/数组”选项：

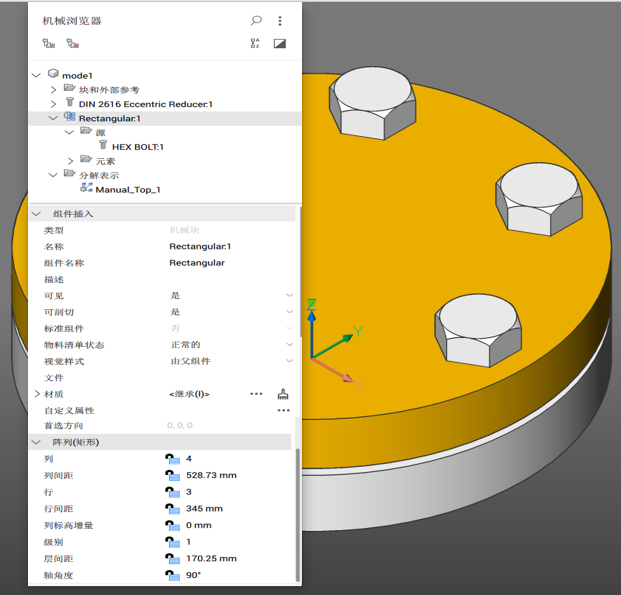

机械浏览器中的组件数组
组件的数组在“机械浏览器”中表示为特殊节点：它们以数组类型（矩形，极性或路径）命名，后跟分号和数组索引（例如，Rectangular：1，Polar：2，Path ：3）。这些节点具有与常规关联数组相同的属性。这些属性可用于更改数组中元素的数量，元素之间的距离/角度以及其他数组参数。您还可以为任何属性分配一个持久表达式-它将在更改其驱动参数后自动重新计算该属性的值。
每个数组节点都有两个子节点：Source和Elements。在“源”节点下，您可以找到插入的组件及其参数，而“元素”节点可以扩展为数组元素的列表，可以隐藏或更改数组中特定元素的视觉样式。
零件阵列和物料清单
零部件的阵列对于产品结构是透明的：阵列内部的零部件被视为直接插入同一部件中。因此，在顶级BOM表中，插入到顶级数组中的组件被列为顶级组件。
BOM表的“数量”列中填充了同一组件的插入总数，包括数组内的组件。
参数零件，标准零件和孔的数组
如果将参数组件作为数组插入，则其参数仍可用于编辑和与全局参数链接。从技术上讲，参数与数组的源元素相关联，并且当对源元素进行参数化编辑时，数组的所有其他元素都将在其后进行更改。
标准零件和孔是参数化零件，您可以在数组中编辑其参数。您可以轻松地创建具有多个孔的零件，并且可以通过参数方式控制孔的数量，位置和尺寸，以及插入参数螺栓。这项强大的技术使您可以创建具有多种配置的参数化法兰组件。
