组件属性

*

*

*

*

*

*

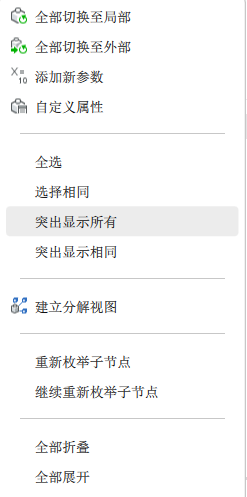

右键单击主要组件名称：

• 更新：如果修改了子零部件的参考工程图文件，则更新当前工程图的机械零部件的层次结构。
• 视觉样式：全部通过视口：将当前的视觉样式应用于部件中的所有零部件（请参见ShadeMode命令）。

• 插入标准硬件：将标准硬件零件作为机械零件插入当前图形中。
• 全部切换到本地：将所有组件切换到内部组件（请参阅BmLocalize命令）。
• 全部切换到外部：将所有组件切换到外部组件（请参阅BmExternalize命令）。
• 添加新参数：在装配中创建新参数。
• 全选：选择具有相同定义的所有组件。
• 选择相同：选择具有相同名称和相同参数值的所有组件。
• 全部突出显示：突出显示具有相同定义的所有组件。
• 突出显示相同：突出显示具有相同名称和相同参数值的所有组件。
• 创建爆炸视图：创建一个具有当前装配体爆表示形式的块。
• 全部折叠：折叠主组件以及所有组件和子组件。
• 全部展开：展开主要组件以及所有组件和子组件。

右键单击组件名称。

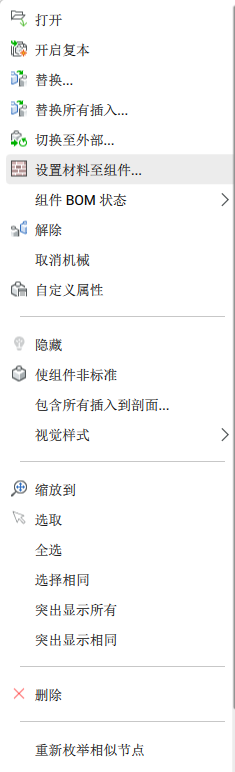

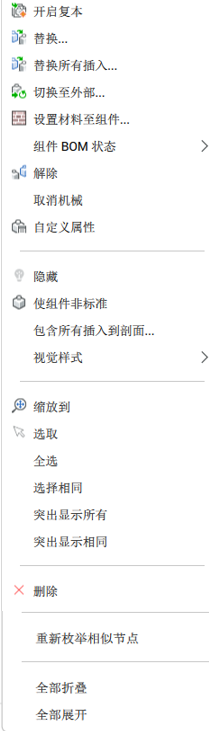

外部组件上下文菜单（左），本地组件上下文菜单（右）：

• 打开：打开参考的图形（请参见BmOpen命令）。
• 打开副本：将组件插入的副本作为新工程图打开（请参见BmOpenCopy命令）。
• 更新：从外部文件重新加载所有引用的组件并更新BOM表（请参阅BmUpdate命令）。
• 替换：替换组件插入物（请参阅BmReplace命令）。更换本地插件会将其变成外部插件。
• 替换所有插入物：替换所有引用相同来源的插入物（请参阅BmReplace命令）。替换本地插件会将其转换为外部插件。
• 切换到本地：将外部组件切换到内部组件（请参阅BmLocalize命令）。
• 切换到外部：将内部组件切换到外部组件（请参阅BmExternalize命令）。
• 将材料设置为组件...：将物理材料分配给本地组件。
• 从零部件中移除材料...：从本地零部件中移除物理材料定义。
• BOM状态：用于控制BOM表中组件外观的参数。
• 溶解：溶解当前工程图中插入的机械零部件（请参阅BmDissolve命令）。
• 取消链接：断开组件插件（例如Window）和保留该开口的3D实体（例如Wall）之间的连接。
• 隐藏（）/显示（）：隐藏或显示选定的组件。
• 从section中排除所有插入：将所有类似插入的Sectionable属性设置为NO。定义插入是否受ViewSection命令的影响。

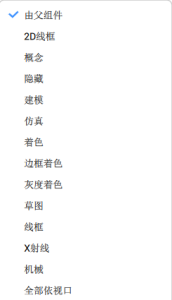

• 视觉样式：显示“视觉样式”菜单。当前图形中保存的所有视觉样式均可用。

  • 按父组件：根据父组件的阴影模式渲染选定的组件（请参见ShadeMode命令）。
  • All by Viewport：根据当前视口的阴影模式渲染所有组件（请参见ShadeMode命令）。



• 缩放到：缩放到选择集。
• 全选：选择具有相同定义的所有组件。
• 选择相同：选择具有相同定义和相同参数值的所有组件。
• 全部突出显示：突出显示具有相同定义的所有组件。
• 突出显示相同：突出显示具有相同定义和相同参数值的所有组件。
• 删除：从装配体中删除选定的零部件及其子零部件。
• 全部折叠：折叠主组件以及所有组件和子组件。
• 全部展开：展开主要组件以及所有组件和子组件。

外部子组件上下文菜单（左），本地子组件上下文菜单（右）：

• 打开：打开参考的图形（请参阅BmOpen命令）
• 打开副本：将组件插入的副本作为新工程图打开（请参见BmOpenCopy命令）。
• 隐藏（）/显示（）：隐藏或显示选定的子组件。
• 从section中排除所有插入：将所有类似插入的Sectionable属性设置为NO。定义插入是否受ViewSection命令的影响。
• 视觉样式：请参阅组件视觉样式。
• 缩放到：缩放到选择集。
• 全选：选择具有相同定义的所有组件。
• 选择相同：选择具有相同定义和相同参数值的所有组件。
• 全部突出显示：突出显示具有相同定义的所有组件。
• 突出显示相同：突出显示选择具有相同和相同参数值的所有组件。
• 全部折叠：折叠主组件以及所有组件和子组件。
• 全部展开：展开主要组件以及所有组件和子组件。

右键单击一个参数：

• 链接到参数：在一个或多个零部件参数和装配体参数之间创建链接。
• 全部折叠：折叠主组件以及所有组件和子组件。
• 全部展开：展开主要组件以及所有组件和子组件。

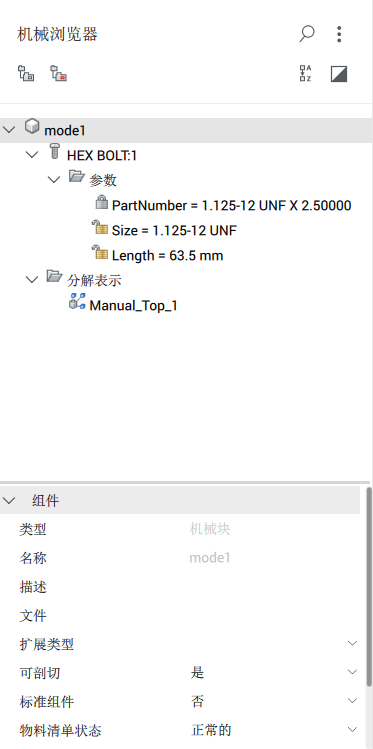

单击主要组件名称：

• 名称：输入主要组件的名称。默认情况下，主要组件的名称等于文件名。
• Description：主要组件的可选描述。
• File：显示图形的路径和名称。
• 扩展类型：允许将零部件标识为BIM零部件或钣金特征。
• 插入为：选择“内部组件”或“外部组件”。
• Sectionable：定义组件是否受ViewSection命令的影响。
• 标准组件：定义此组件是否为标准组件。
• BOM状态：在BOM表中定义此组件的行为。
• 材料：主要成分的材料。
  该名称，密度，以及可选的描述在定义的物理材质对话框。
  选择“材质”节点，然后执行以下操作之一：
  • 单击浏览按钮（）打开“物理材料”对话框，然后在“项目”或“库”列表中选择一种材料。BmMassProp命令
    使用所选材料的“密度”属性。
  • 单击删除按钮（）。现在，“材料”字段显示为<Inherit>。将零部件插入装配体后，将从装配体的主要零部件复制“材质”定义。

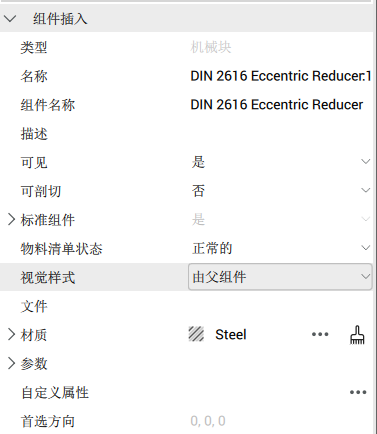

单击组件名称：

• 名称：输入组件的名称。默认情况下，组件的名称等于源文件名。
• 组件名称：在源文件中定义的组件名称。
• 描述：对源文件中定义的组件的描述。
• 可见：允许显示或隐藏装配中的零部件。
  单击可见字段，然后：
  • 单击向下箭头按钮，然后选择是或否。
    或者
  • 双击“可见”字段以切换组件的可见性。
• Sectionable：定义组件是否受ViewSecion命令的影响。
• 标准组件：定义此组件是否为标准组件。
• BOM状态：在BOM表中定义此组件的行为。
• 视觉样式：允许控制组件的视觉样式。默认情况下，视觉样式是从视口继承的。
  单击视觉样式字段，然后单击向下箭头按钮，然后在列表中选择一种视觉样式。
• File：显示参考图形的路径和名称。
• 材料：显示组件的材料。如果设置为<Inherit>，则从主组件复制材料。
  如果该材料在源文件中明确定义，则使用该材料。

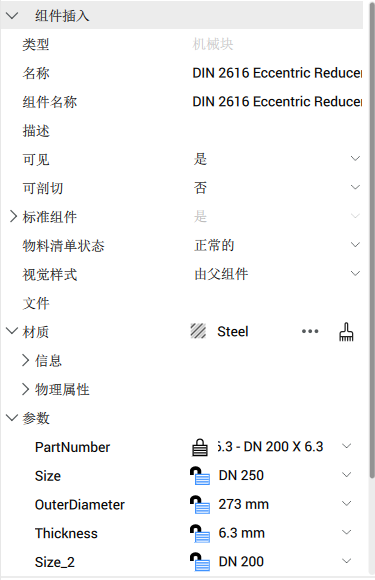

单击子组件名称：

• Name：在父组件的源文件中定义的组件的名称。
• 组件名称：在源文件中定义的组件名称。
• 描述：对源文件中定义的组件的描述。
• 可见：允许显示或隐藏装配中的零部件。
  单击可见字段，然后：
  • 单击向下箭头按钮，然后选择是或否。
    或者
  • 双击“可见”字段以切换组件的可见性。
• Sectionable：定义组件是否受ViewSecion命令的影响。
• 标准组件：定义此组件是否为标准组件。
• BOM状态：在BOM表中定义此组件的行为。
• 视觉样式：允许控制组件的视觉样式。默认情况下，视觉样式是从视口继承的。
  单击视觉样式字段，单击向下箭头按钮，然后在列表中选择一种视觉样式。
• File：显示参考图形的路径和名称。
• 材料：显示子组件的材料。
  如果设置为<Inherit>，则从主组件复制材料。
  如果该材料在源文件中明确定义，则使用该材料。
