螺纹特征是由DmThread命令创建的。

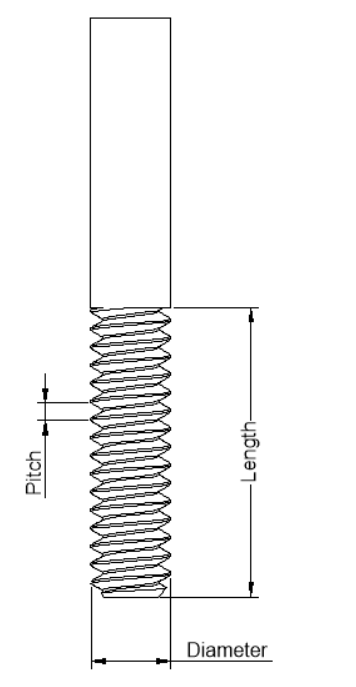

下图演示了螺纹结构：
螺纹特征具有以下参数：
- 螺纹标准
它是一组标准螺纹。可以使用自定义螺纹扩展此列表。更改标准时，将自动重建几何图形。 - 螺纹螺距。
- 螺纹长度。
- 螺纹直径。
- 螺纹的类型–外螺纹或内螺纹。如果类型为自动，则将自动确定类型。
如何添加螺纹配置

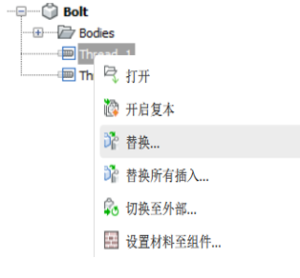

- 在机械浏览器中右键单击功能。
执行“替换表”命令。
- 选择具有以下配置的CSV文件：
Size,Diameter,Pitch
Name1, Diameter_value1, Pitch_value1
Name2, Diameter_value2, Pitch_value2
Name3, Diameter_value3, Pitch_value3
