实体的大小和形状可以通过拉伸来更改。使用矩形窗口或多边形在图形中选择一个区域,然后指定一个基点和一个位移点。所选区域内的所有点和节点将移动指定的距离。因此,穿过窗口或多边形边界的实体将被拉伸;而完全位于窗口或多边形内部的实体则仅会被移动。


拉伸实体

  1. 启动STRETCH命令。

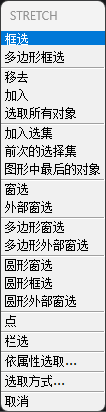

    提示:通过[交叉窗口/交叉多边形/移除/添加/选择选项(?)]选择要拉伸的实体:

  2. 使用交叉窗口(或交叉多边形)来指定需要移动的点。

    指定交叉窗口的右下角。

    绿色矩形会动态显示。

    提示:对角:

  3. 指定交叉窗口的左上角。

    集合中的实体:xx。

    提示:通过[交叉窗口/交叉多边形/移除/添加/选择选项(?)]选择要拉伸的实体:

  4. 请采取以下措施之一:
    • 使用交叉窗口(或交叉多边形)来指定需要从选择中添加或删除的点。
    • 右键点击或按回车确认当前选择。

    提示:位移基点:

  5. 指定一个点。

    选中的点会随着光标移动。

    提示:第二位移点:

  6. 指定一个点来确认拉伸距离。
