ARRAY命令用于以矩形或极坐标(圆形)模式或沿线性实体复制选择集。对于矩形阵列,你必须指定行数和列数,以及后续行和列之间的间距。要创建极坐标阵列,系统会提示你指定阵列的中心点、旋转步长以及阵列中的项目数量或填充角度。你可以选择围绕中心点旋转选择集,或者保持其原始方向。

ARRAYCLASSIC 命令通过对话框创建实体的静态圆形阵列或矩形阵列。

-ARRAY 命令用于创建实体的静态圆形阵列或矩形阵列。

3DARRAY命令构建静态3D矩形阵列和圆形阵列。

ARRAY命令将实体副本分配到均匀间距的关联矩形阵列(ARRAYRECT命令)、极坐标阵列(ARRAYPOLAR命令)或路径阵列(ARRAYPATH命令)中。

ARRAYEDIT 命令允许你编辑关联阵列及其源实体。

创建静态矩形阵列

  1. 启动ARRAYCLASSIC命令。

    阵列对话框会出现。

  2. 在阵列类型中,选择矩形。

  3. 点击“选择实体”按钮。

    阵列对话框会暂时关闭,让你选择实体。

  4. 选择实体,然后右键点击或按回车。

    阵列对话框重新打开。

  5. 填写设置字段或点击“选择点”按钮,以图形化定义设置。

    阵列对话框会暂时关闭,让你选择图纸中的某个点。

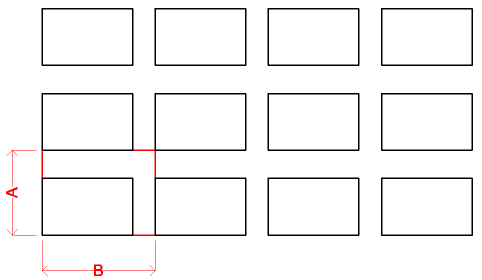

    行偏移量(A)和列偏移量(B)可以通过间距矩形(红色)定义。

  6. 点击确定按钮创建阵列。

注:第5步的正值沿当前UCS的正X轴和Y轴测量。负值则测量方向相反。

创建静态极坐标阵列

  1. 启动ARRAYCLASSIC命令。

    阵列对话框会出现。

  2. 在阵列类型中,选择极坐标。

  3. 点击“选择实体”按钮。

    阵列对话框会暂时关闭,让你选择实体。

  4. 选择实体,然后右键点击或按回车。

    阵列对话框重新打开。

  5. 选择计算选项:夹角、填充角度或项目数量。

  6. 填写设置字段或点击“选择点”按钮,以图形化定义设置。

    阵列对话框会暂时关闭,让你选择图纸中的某个点。

  7. (选项)勾选“复制时旋转项目”选项。

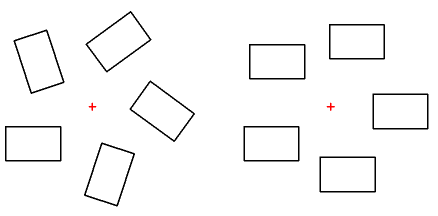

    实体围绕阵列中心点旋转(左)或未旋转(右)。

  8. (选项)定义一个实体基点。

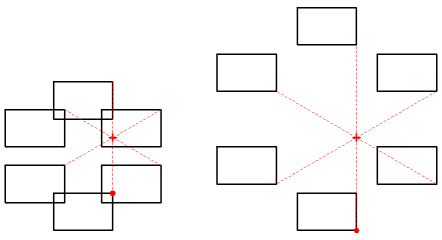

    带基点(圆点)和中心点(十字)的极坐标阵列。

  9. 点击确定按钮创建阵列。

创建静态3D矩形阵列

  1. 启动3DARRAY命令。

    提示:选择实体以进行阵列 [选择选项(?)]:

  2. 选择一个实体。

    集合中的实体:1

    提示:选择实体以进行阵列 [选择选项(?)]:

  3. 选择更多实体或按回车停止选择。

    提示:阵列类型 [极坐标/矩形] <矩形>:

  4. 选择矩形选项。

    提示:阵列的行数<1> :

  5. 指定行数。

    提示:列数 <1>:

  6. 指定列数。

    提示:层数<1>:

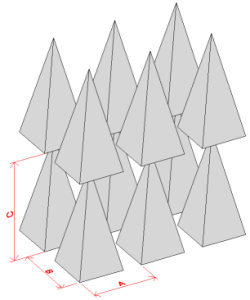

    矩形三维阵列:

    行间距为A,列间距为B,层间距为C。

  7. 指定层级数量。

    提示:行间垂直距离:

  8. 输入一个数值或点击两个点。

    提示:列间水平距离:

  9. 输入一个数值或点击两个点。

    提示:层级之间的深度:

输入一个数值或点击两个点。

阵列已经建立。

注:在当前UCS的X轴、Y轴和Z轴上测量第7、8和9步的正值。负值则测量方向相反。

创建静态3D极坐标阵列

  1. 启动3DARRAY命令。

    提示:选择实体以进行阵列 [选择选项(?)]:

  2. 选择一个实体。

    集合中的实体:1

    提示:选择实体以进行阵列 [选择选项(?)]:

  3. 选择更多实体或按回车停止选择。

    提示:阵列类型 [极坐标/矩形] <矩形>:

  4. 选择极坐标选项。

    提示为:你要阵列的项目数量,或者[回车以指定项目之间的角度]<输入以指定项目之间的角度>:

  5. 指定项目数量。

    提示:填充角度(+用于CCW,- 用于CW<360>):

  6. 输入一个值或按回车接受默认值。

    提示:在阵列中旋转实体?[是/否] <是>:

  7. 选择是或否,或按回车接受默认选项。

    提示:阵列中心点:

  8. 指定一个点。

    提示:指定阵列中心轴上的第二个点:

  9. 指定一个点。

    阵列已经建立。

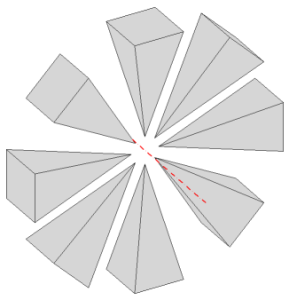

围绕水平轴(红色)的极坐标三维阵列。
