处理参考底图

命令： PDFADJUST，PDFATTACH，-PDFATTACH，PDFLAYERS，PDFCLIP

可以将PDF文件作为参考底图附加到工程图文件中。就像光栅图像文件和外部参考（Xref）一样，PDF参考底图不是图形的一部分，而是与其链接的。在父工程图中，将保存参考底图的路径。您可以编辑路径以确保找到正确的PDF。默认情况下，父图形的文件夹优先搜索。如果在此处找不到PDF参考底图，则搜索已保存的路径文件夹。如果在该处也找不到PDF参考底图，则THCAD会在工程图中报告“缺少参考或无效参考”。

该PdfAdjust命令允许在命令栏来调整的PDF底图的淡入淡出，对比度和单色设置。

该PdfAttach和-PdfAttach命令插入PDF文件作为参考底图插入当前图形中。

所述PdfLayers commandaAllows控制层的显示在PDF底图。

所述PdfClip命令作物PDF的显示。您可以在多边形或矩形边界之间进行选择。同一PDF参考底图文件的每个实例可以具有不同的边界。

如果系统变量为“打开”，则PDFOSNAP系统变量可以捕捉到PDF参考底图中的几何图形。

该PDFNOTIFY系统变量控制是否丢失警告或修改PDF底图发行。

所述XNOTIFYTIME系统变量定义，以检查改性外部引用资源的频率：外部参照，图像和PDF附件如果XREFNOTIFY，IMAGENOTIFY和/或PDFNOTIFY为ON。

如果Frame系统变量的值= 3，则PDFFRAME系统变量控制PDF框架的可见性。选项包括：

• 0：隐藏PDF框架。
• 1：显示和绘制PDF框架。
• 2：显示但不打印PDF框架。

控制PDF参考底图缓存

多分辨率持久图像缓存用于显示附加的Pdf参考底图，从而实现（非常）快速的缩放和平移操作。最高的缓存分辨率为5000 x 5000像素。不过，当放大非常近时，Pdf参考底图的显示将变为像素化。因此，可以使用混合模式，当非常近距离放大时可切换为实时生成清晰的Pdf参考底图。图像缓存的初始生成可能需要几秒钟，从那时开始，处理（非常）快速，并保持在后续会话中的状态。

PDFCACHE：控制如何应用pdf缓存的系统变量

• 0 =不使用Pdf缓存，请始终使用Pdf参考底图的实时生成。（此模式是先前的THCAD版本中的默认模式）

• 1 =使用Pdf缓存，非常近时切换到实时生成。

• 2 =始终使用Pdf缓存（默认）。

附加PDF参考底图

1. 请执行以下任一操作：
   • 单击“插入”工具栏上的“附加pdf工具”按钮（）。
   • 单击“图形资源管理器-PDF参考底图”对话框的“详细信息”工具栏上的“新建工具”按钮（）。
   • 在命令栏中键入PDFattach，然后按Enter。

   将打开“选择PDF参考底图文件”对话框。

1. 选择文件，然后双击文件或在“选择PDF参考底图文件”对话框上单击“打开”按钮。

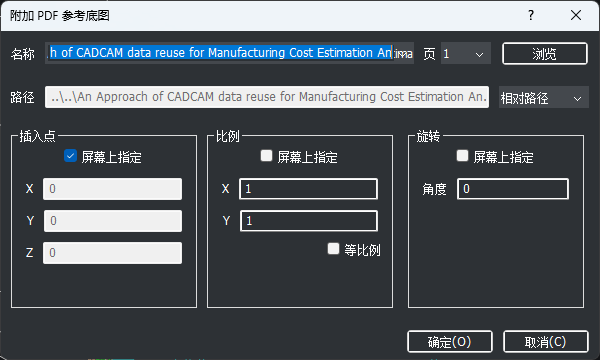

   将打开“附加PDF参考底图”对话框。



2. 如果是多页PDF，请单击“名称”字段中的向下箭头，然后选择要加载的PDF页面。
3. 单击路径选项按钮，然后选择：
   • 完整路径：加载图形时将搜索完整路径。如果在该处找不到叠加层，则会搜索父图形的文件夹。如果在该处也找不到覆盖文件，则在PDF覆盖的插入点将显示“缺少参考或无效参考”。
   • 相对路径：加载图形时，将搜索相对于父图形文件夹的相对路径。如果在该处找不到叠加层，则会搜索父图形的文件夹。如果在该处也找不到覆盖文件，则在PDF覆盖的插入点将显示“缺少参考或无效参考”。
   • 无路径：加载图形时，仅搜索父图形的文件夹。如果在该位置未找到覆盖文件，则在PDF覆盖的插入点将显示“缺少参考或无效参考”。
4. 选择是否要在屏幕上指定“插入点”，“比例”和“旋转角度”。
5. 单击确定按钮。
   “附加PDF参考底图”对话框关闭。
6. 根据在上一步中选择的插入选项，系统将提示您指定插入点，缩放比例和/或旋转角度。

插入PDF参考底图

如果要插入第二个已附加的PDF实例或此类参考底图的另一页，请执行以下操作：

1. 在“工具”菜单中选择“图形资源管理器”>“ PDF参考底图... ”。
   将打开“图形资源管理器-PDF参考底图”对话框。
2. 选择PDF参考底图。
3.  请执行以下任一操作：
   • 右键单击并在上下文菜单中选择“插入”。
   • 在“工程图资源管理器-PDF参考底图”对话框的“编辑”菜单中选择“插入”。

   “图形资源管理器-PDF参考底图”对话框关闭。

4. 继续上一过程的步骤3至6。

控制PDF参考底图的显示

1. 单击PDF参考底图的框架。
   所选PDF的框架突出显示。
   参考底图的属性显示在属性栏中。
2. 在“其他”下，单击属性栏中的“显示参考底图”，然后选择“是”或“否”。

在PDF参考底图中设置图层显示

1. 在命令栏中键入PDFlayers，然后按Enter。
   提示您：选择PDF参考底图。
2. 单击PDF参考底图的框架。
   所选PDF的框架突出显示。

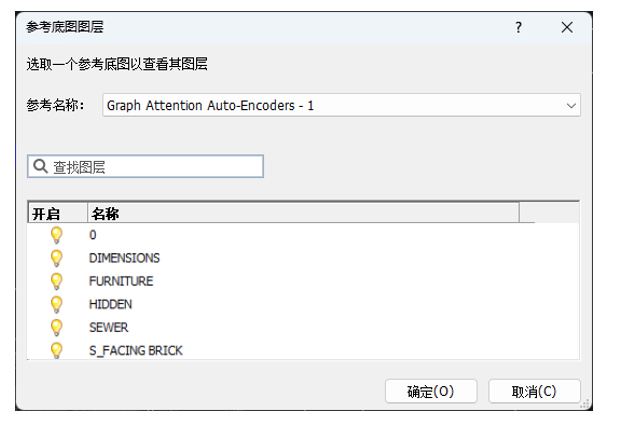

   将打开“参考图层”对话框。



   “打开”列中的图标指示“打开”（）或“关闭”（）图层的当前状态。

3. 单击“开”列中的图标以切换图层的显示。
4. （选项）单击“搜索图层”字段，然后键入图层名称以搜索图层。
   使用通配符（？或*）来限制列表中的层数：

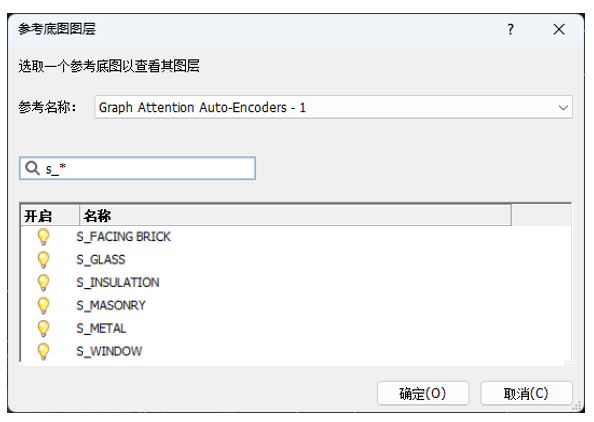

   仅以“ S_”开头的图层名称。

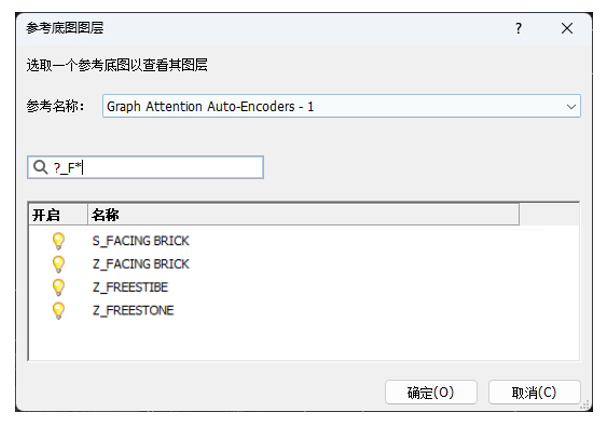

   仅第二个和第三个字符为'_F'的图层名称。

5.  请执行以下任一操作：
   • 单击参考名称按钮以选择另一个PDF参考底图。
   • 单击确定按钮停止。

剪辑PDF参考底图

1. 在命令栏中键入pdfclip，然后按Enter。
   提示您：选择PDF参考底图：
2. 单击PDF参考底图的框架。
   所选PDF的框架突出显示。
   出现提示：输入PDF剪切选项[ON / OFF / Delete / New] <New>：
   出现提示菜单：



3.  请执行以下任一操作：
   • 在提示菜单中选择“新边界”。
   • 按Enter接受“新的默认命令”选项。

   提示您：输入PDF剪辑类型[多边形/矩形] <矩形>：

4.  请执行以下任一操作：
   1. 按Enter接受“矩形默认命令”选项，以定义矩形裁剪边界。
   2. 键入P，然后按Enter键以定义多边形裁剪边界。
5. 定义剪切边界。
   定义点必须位于PDF参考底图的框架内。如果在PDF参考底图之外单击，则该点将放置在PDF参考底图框架上。

切换PDF参考底图的裁剪部分的显示

1. 单击PDF参考底图的框架。
   所选PDF的框架突出显示。
   参考底图的属性显示在属性栏中。
2. 在“其他”下，单击“显示在属性栏中的剪辑”，然后选择“是”或“否”。

删除剪切边界

1. 在命令栏中键入pdfclip，然后按Enter。
   提示您：选择PDF参考底图：
2. 单击PDF参考底图的框架。
   所选PDF的框架突出显示。
   出现提示：输入PDF剪切选项[ON / OFF / Delete / New] <New>：
   出现提示菜单：



3.  请执行以下任一操作：
   • 在提示菜单中选择“删除边界”。
   • 在命令栏中键入D，然后按Enter。

   剪切边界将被删除，并显示完整的PDF参考底图。

调整PDF参考底图的显示设置

该PDFADJUST命令允许调整淡入淡出，对比度和单色命令栏中的PDF底图的设置。

选择PDF底图，然后调整下的显示设置底衬调整的属性栏：
