表格

命令：TABLE，-TABLE，TABLEDIT，TABLEEXPORT，TABLEMOD，TABLESTYLE

表格是由行和列组成的实体，非常类似于Microsoft Excel电子表格。可以将表实体创建为空表，也可以从CSV（逗号分隔数值Comma Separated Values）文件导入数据。表格文本和网格线的外观由表格样式控制。表格样式保存在DWG文件中。

默认表格由标题单元格（A），一行表头单元格（B）和一行或多行数据单元格（C）组成。

表格可以具有以下两个方向之一：向下（标题行在顶部）或向上（标题行在底部）。

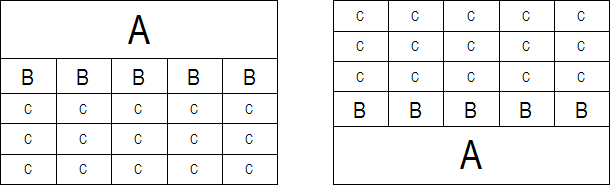

带有向下方向（左）和向上方向（右）的表格。

创建一个空表

请执行以下任一操作：
- 单击“绘图”工具栏上的“表格”工具按钮（）。
- 在“绘图”菜单中选择“插入表格... ” 。
- 在命令栏中键入table，然后按Enter。

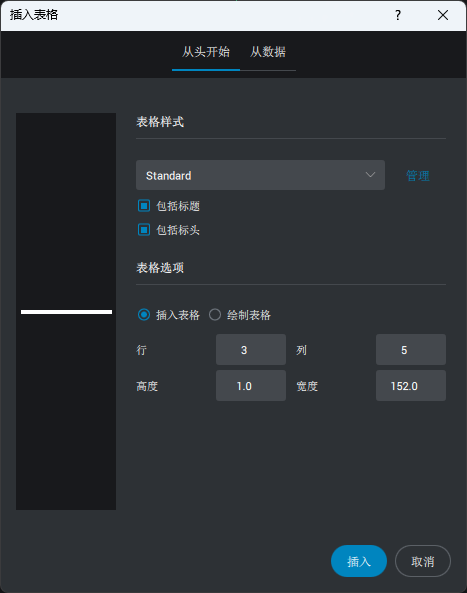

插入表格对话框显示：

从“表格样式”列表中选择一个表格样式。
（选项）设置第一行，第二行和其他行的单元格样式。
默认情况下，第一行的单元格样式为标题，第二行的单元格样式为表头，其他行的单元格样式为数据。
在“表选项”下，选择“从空表开始”。
在“插入行为”下，执行下列操作之一：
- 选择指定插入点，然后指定列数，列宽，数据行数和行高。
- 选择“指定窗口”，然后执行下列操作之一：
  - 指定列数和数据行数。
  - 指定列宽和行高。
  - 指定列宽和数据行数。
  - 指定列数和行高。
单击确定按钮。
根据您在步骤5中的选择，系统将提示您指定插入点或窗口。
将创建该表并显示“文本格式”工具栏（请参阅创建多行文本）。
请执行以下任一操作：
- 开始在表中添加文本（请参阅编辑表内容）。
- 单击表格外以关闭“文本格式”工具栏。

从数据创建表格

从CSV（逗号分隔数值）文件导入数据时，请确保系统上的列表分隔符与CSV文件中使用的字符相同（请参阅定义列表分隔符）。

请执行以下任一操作：
- 单击“绘图”工具栏上的“表格”工具按钮（）。
- 在“绘图”菜单中选择“插入表格... ” 。
- 在命令栏中键入table，然后按Enter键。
显示“插入表格”对话框。从“表格样式”列表中
选择一个表格样式。
在“表格选项”下，选择“来自数据”。
单击浏览按钮（）。
显示“打开”对话框。
选择一个CSV文件，然后按“打开”按钮。
单击“插入表格”对话框上的“确定”按钮。
对话框关闭，表格已连接到光标。
单击图形中的一个点以放置表格。
将创建该表并显示“文本格式”工具栏（请参阅创建多行文本）。
请执行以下任一操作：
- 开始编辑表中的文本（请参阅编辑表内容）。
- 单击表格外以关闭“文本格式”工具栏。
（可选）选择表格并拖动夹点以调整表格的尺寸。

通过Excel电子表格创建表格

在Microsoft Office Excel中打开电子表格。
选择要从中创建表格的单元格。
将所选内容复制到剪贴板：
- 按下Ctrl + C键。
- 右键单击并在上下文菜单中选择“复制”。
在“编辑”菜单中选择“选择性粘贴... ” 。

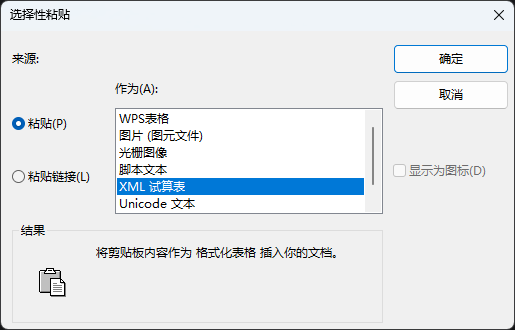

“选择性粘贴”对话框显示：

在作为选项列表中选择XML电子表格。
在工程图中单击以插入表格。

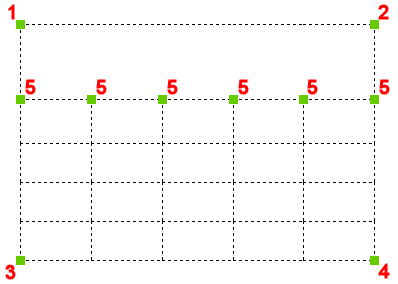

使用夹点编辑表格

选择表格后，将显示多个夹点：

移动表格。
统一修改宽度。
统一修改高度。
统一修改宽度和高度。
修改列的宽度。

使用表格工具栏编辑表格

要打开“表格”工具栏，请执行以下任一操作：
- 单击您要编辑的单元格。
- 按住鼠标左键，然后定义一个矩形以选择多个单元格

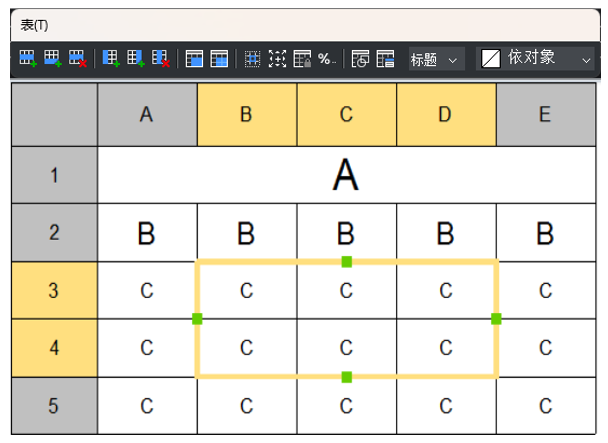

显示列字母和行号。
选择突出显示的列和行。
围绕选区绘制了一个带有四个夹点的矩形。

请执行以下任一操作：
- 单击一个单元格以将其选中。
- 按住鼠标左键，然后拖动光标以选择多个单元格。
（选项）拖动选区的夹点以修改尺寸。

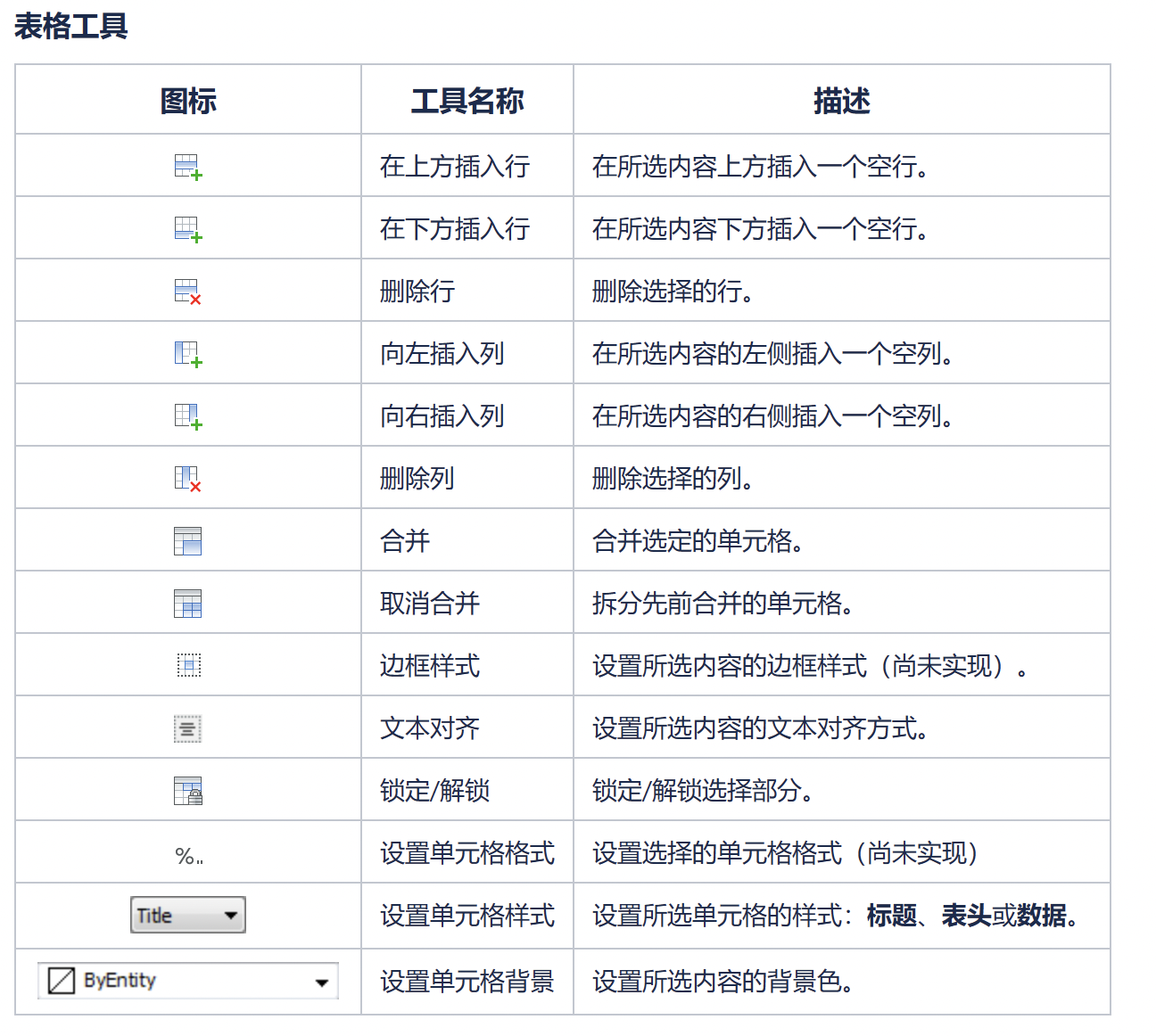

（可选）单击“表格”工具栏中的工具。
（选项）右键单击以显示上下文菜单：
- 删除单元格内容：删除所选单元格中的文本。
- 清除单元格覆盖：将所选单元格的所有单元格属性重置为“表格样式”中定义的“单元格样式”设置。
- 清除表格覆盖：将所有单元格的所有单元格属性重置为“表格样式”中定义的“单元格样式”设置。
（可选）重复步骤3和4以继续编辑表格。
（选项）双击单元格以编辑单元格文本。
（可选）执行下列操作之一：
- 单击另一个单元格。
- 按住鼠标左键，然后拖动光标以选择多个单元格。
在表格外部单击以关闭表格工具栏。

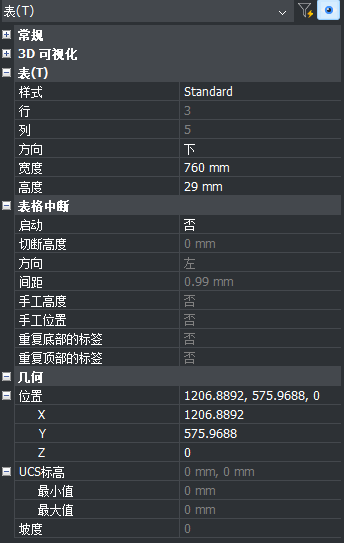

在属性栏中编辑表格

单击其中一条网格线。

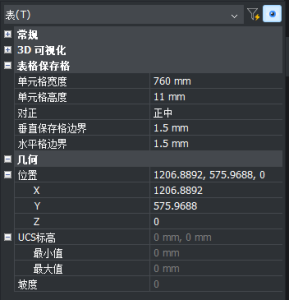

该表的属性显示在“属性栏”中。
（可选）应用不同的表格样式。
（可选）更改表格方向。
（可选）修改表格的宽度和/或高度。
（可选）修改垂直和/或水平单元格边距。
按Esc键停止编辑表。

在属性栏中编辑单元格

单击单元格。
单元格的属性显示在“属性栏”中。
（可选）修改单元格的宽度和/或高度。
单元格的列和/或行的宽度和高度都已更改。
（可选）修改文本旋转。
选项包括：0°，90°，180°和270°。
（可选）编辑单元格内容。

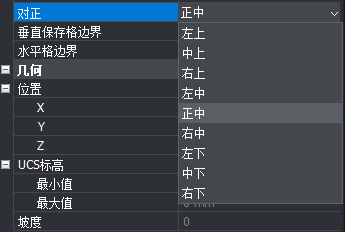

（选项）选择其它文本对齐选项。

计算公式

当前部分支持公式。还有一些尚不支持的复杂公式，但是在大多数情况下，当将Excel工作表作为表格导入时，Excel工作表中的公式仍然可以使用。目前尚不支持通过字段对话框编辑和创建公式，但是可以在位编辑/创建。例如：如果在单元格中键入= SUM（A2：A4），它将被解释为公式，并计算单元格A2至A4中的值之和。

编辑表格内容

请执行以下任一操作：
- 双击要编辑的单元格。
- 在命令栏中键入tabledit，然后按Enter键并单击要编辑的单元格。
文本格式工具条显示在所选择的单元上方（参见创建多行文本）。
编辑单元格中的文本。
（选项）按Alt + Enter在同一单元格中创建第二行。
要编辑另一个单元格：
- 按TAB键转到同一行中的下一个单元格。
- 按Shift + TAB转到同一行中的上一个单元格。
- 按Enter键进入同一列中的下一个单元格。
- 按Shift + Enter转到同一列中的上一个单元格。
- 按箭头键之一。
单击以停止编辑表格内容。

导出表格

将数据导出到CSV（以逗号分隔的数据）文件时，系统中的列表分隔符将用在CSV文件中（请参阅定义列表分隔符）。

在命令栏中键入tableexport，然后按Enter键。
提示您：选择要导出的表格：
单击要导出其数据的表格。
将打开“导出数据”对话框。
选择一个文件夹来保存数据。
在文件名字段中输入名称。
单击保存按钮。
所选表格中的数据将另存为CSV（逗号分隔的数据）文件。

定义列表分隔符

单击Windows任务栏中的“开始”按钮，然后选择“控制面板”。
请执行以下任一操作：
- 在控制面板主窗口上，选择：时钟，语言和地区>区域和语言选项
- 在“控制面板经典视图”窗口上，双击“区域和语言选项”图标。
在“区域和语言选项”对话框上，单击“自定义此格式...”按钮。

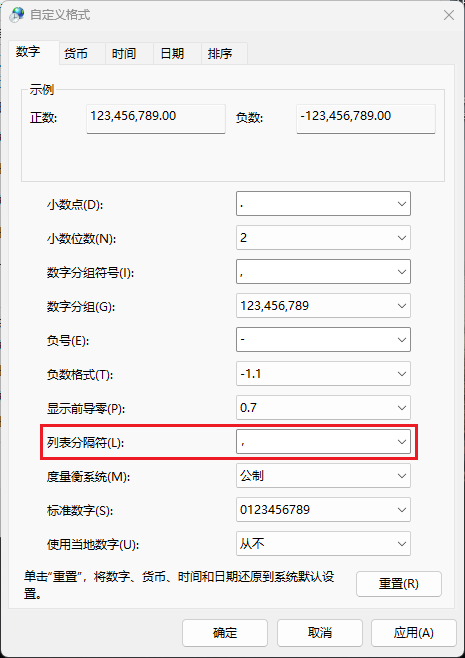

显示“自定义区域选项”对话框：
在“自定义区域选项”对话框的“数字”页上，转到“列表分隔符”，然后单击向下箭头并选择逗号（，）或分号（;）。
单击“自定义区域选项”和“区域和语言选项”对话框上的“确定”按钮。
