命令
TINVOLUME, TINWATERDROP
概述
在THCAD®中，可以使用不同的工具分析创建为TIN曲面的地形曲面。
关于TIN体积
TIN 体积曲面提供基准曲面和比较曲面之间的精确差异。因此，体积曲面中任意点的 Z 值恰好是该点处比较曲面的 Z 值与该点处的基准曲面之间的差值。TIN 体积曲面以自定义实体的形式绘制，并具有额外的填充/挖方体积属性。
您可以使用TIN体积来计算或分析土方工程：
- 计算边界区域内的填充/挖方体积。
- 绘制零等高线，用于划分填充区域和切割区域。
- 可视化质量分布。
创建TIN体积
在以下过程中，将创建TIN体积。选择该体积是否为关联体积。如果打开了关联性：如果更改了基准曲面或比较曲面，则TIN体积曲面将自动更新。要禁用或启用关联性，请按照下列步骤操作：
在命令行中键入SETTINGS，然后按Enter。“设置”对话框随即打开。
转到“Civil”>“Civil通用”>“关联性”。
勾选或取消勾选 TIN 体积曲面是关联的。
使用比较TIN曲面创建TIN体积
启动 TINVOLUME 命令。

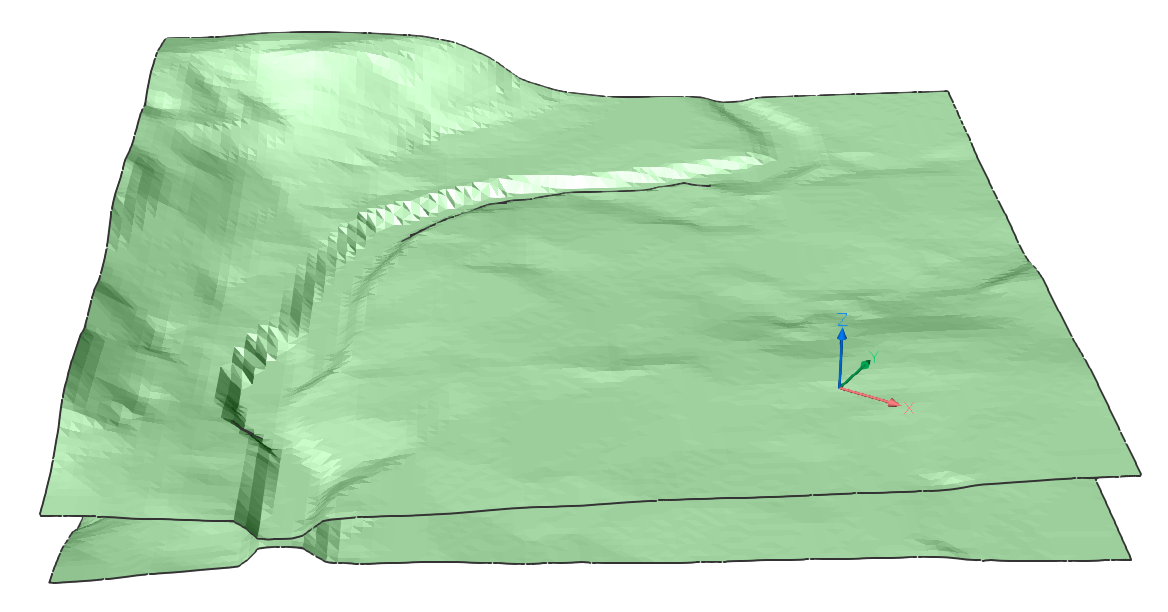

选择一个基础曲面。在此示例中，我们选择绿色的TIN曲面作为基础曲面。

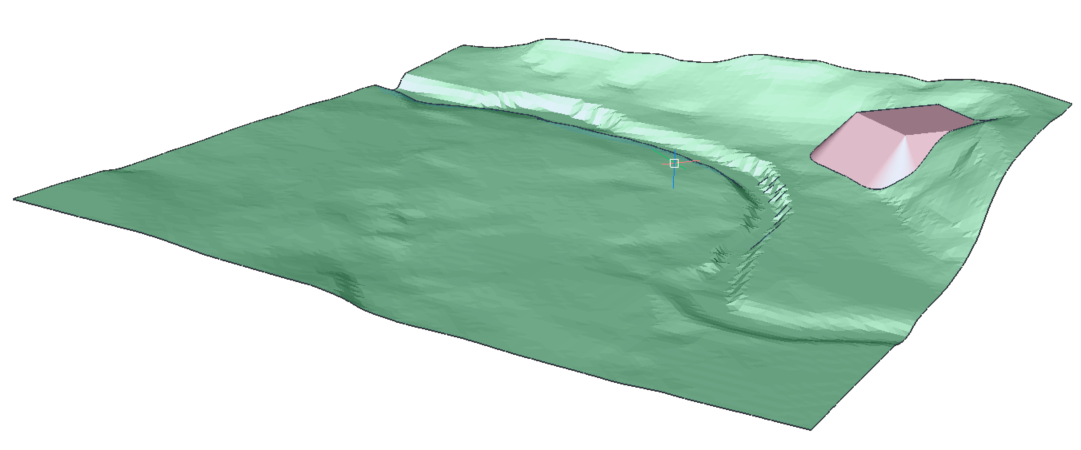

选择一个比较曲面。在此示例中，我们选择红色缓坡作为比较曲面。
选择边界区域作为应用作的区域，或按 Enter 键。曲面的外部边界将用作边界。

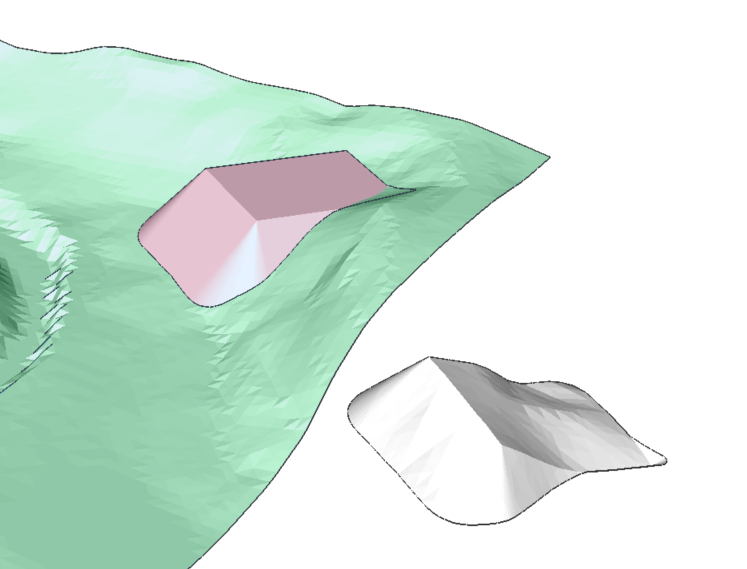

TIN 统计类别显示在 TIN 曲面属性面板下，并显示边界区域内的挖方体积和填充体积：
“数据”类别下的“TIN体积曲面属性”面板包含以下信息：
- 名字
- 描述
- 基础表面（只读）
- 比较图面（只读）
- 边界面（只读）
使用高程创建TIN体积
启动 TINVOLUME 命令。
选择一个基础曲面。
在命令行中选择高程。
选择高程高度。
选择边界区域作为应用操作的区域，或按 ENTER。曲面的外部边界将用作边界。
创建 TIN 体积报告
- 启动 TINVOLUMEREPORT 命令。
- 选择TIN体积曲面。
- 在图形中拾取一个点以插入表格。
- 或者，将报告导出到 CSV 文件。
关于TIN水滴
TINWATERDROP 命令通过将光标移动到TIN曲面上来实时创建水滴路径。如果单击鼠标按钮，则水滴路径在当前位置被创建为3D多段线。
过程：创建水滴路径
- 启动 TINWATERDROP 命令。
- 选择TIN曲面。

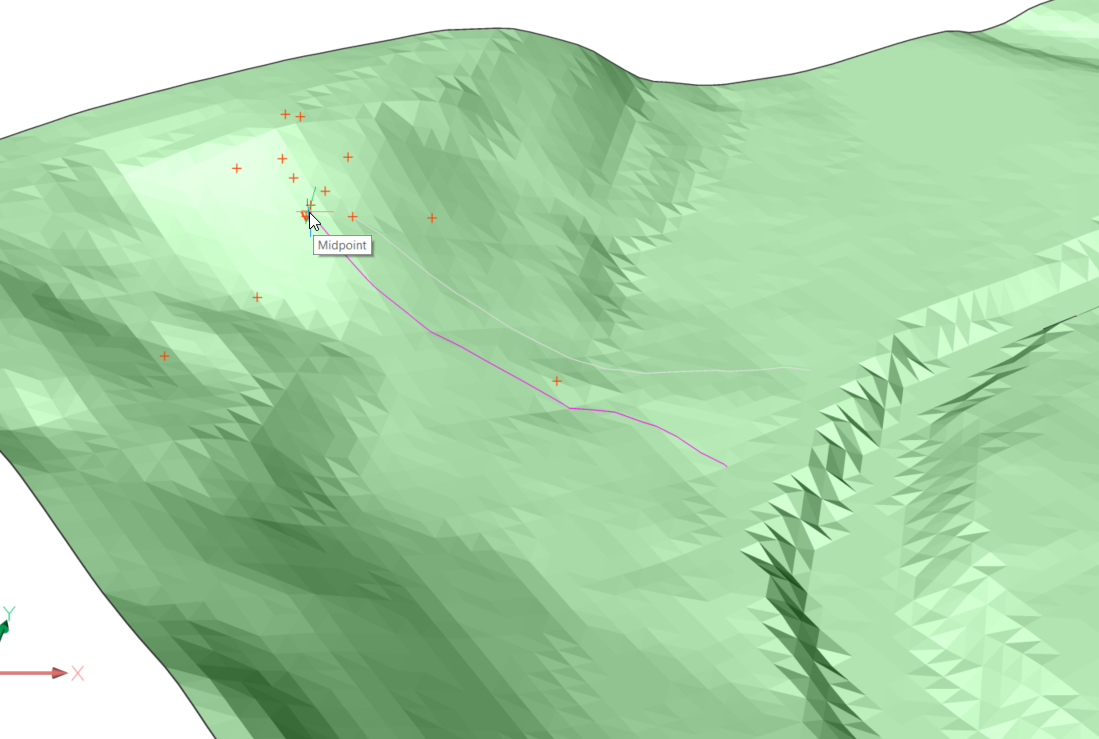

- 将光标移到曲面上，实时显示一条代表水滴路径的线。
注意：彩色水滴路径更清晰可见。要为水滴路径着色，请将当前图层更改为另一种颜色，例如红色。

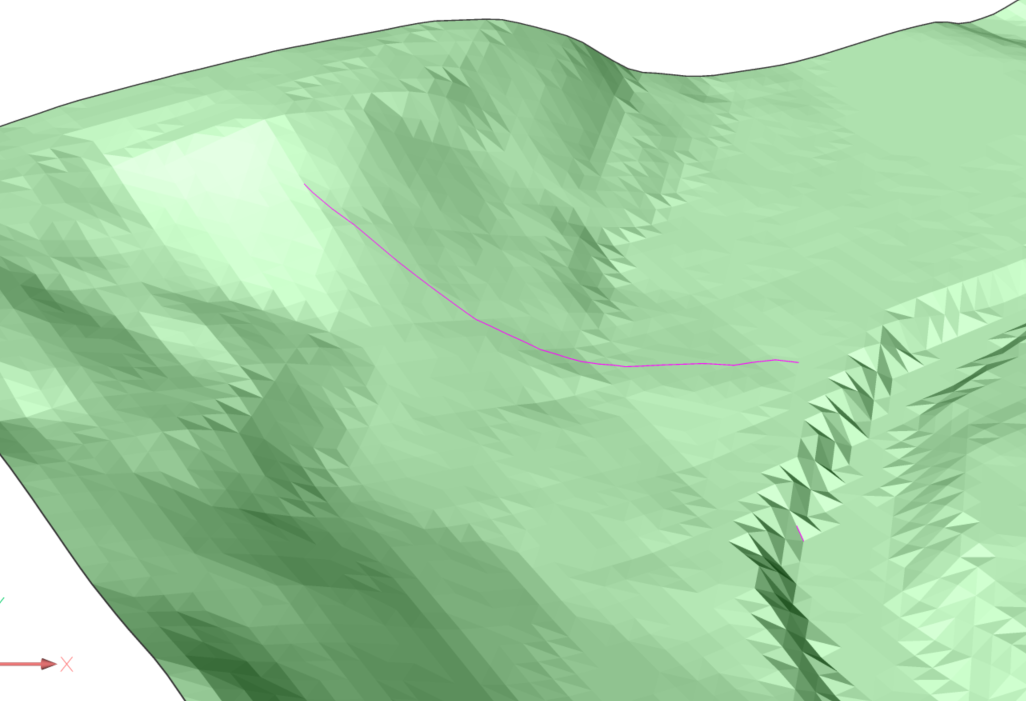

- 单击鼠标左键以创建水滴路径的 3D 多段线。
