TINEXTRACT、TINMODIFY、TINMERGE

概述

在THCAD中，可以使用不同的工具调整创建为TIN曲面的地形曲面。

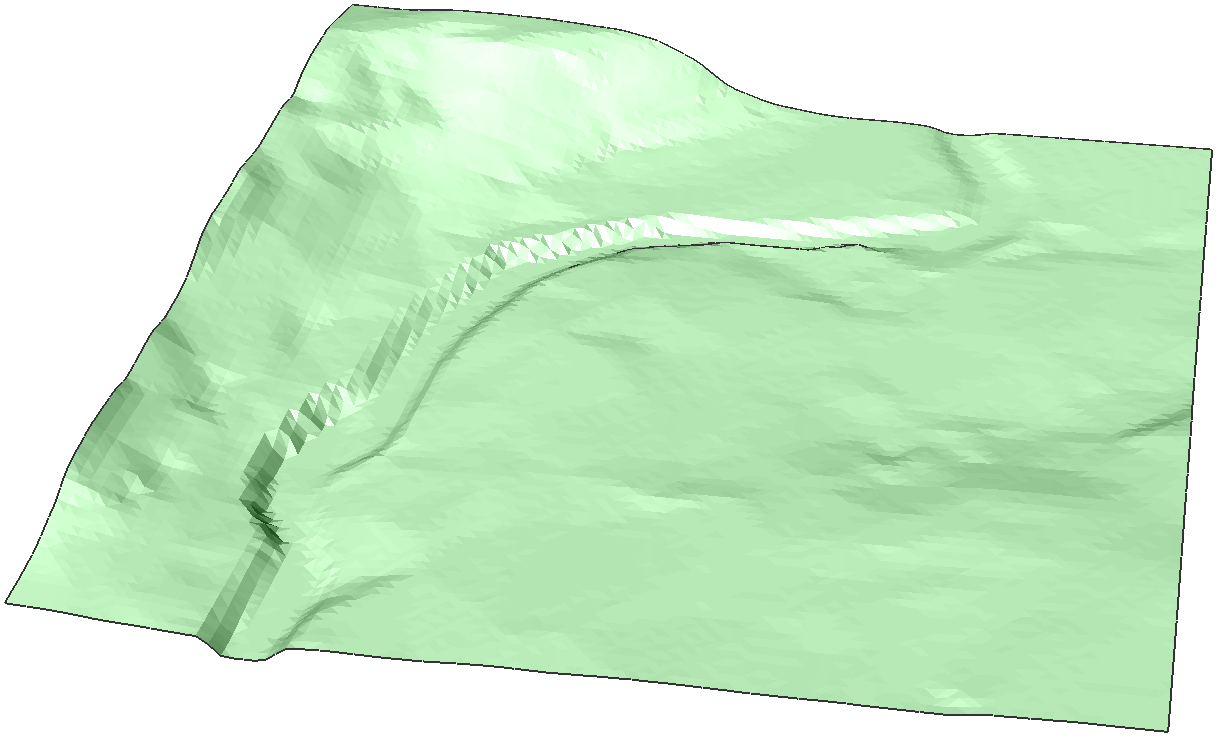

关于TIN提取

TINEXTRACT 命令用于从 TIN 曲面生成实体、网格、边界、相交线、面和点。您可以在其他应用程序中交换这些图元，以进一步分析曲面。实体或网格可以通过不同的方式创建：作为 TIN 曲面的垂直偏移、作为两个 TIN 曲面之间的模型或作为固定高程平面和 TIN 曲面之间的模型。

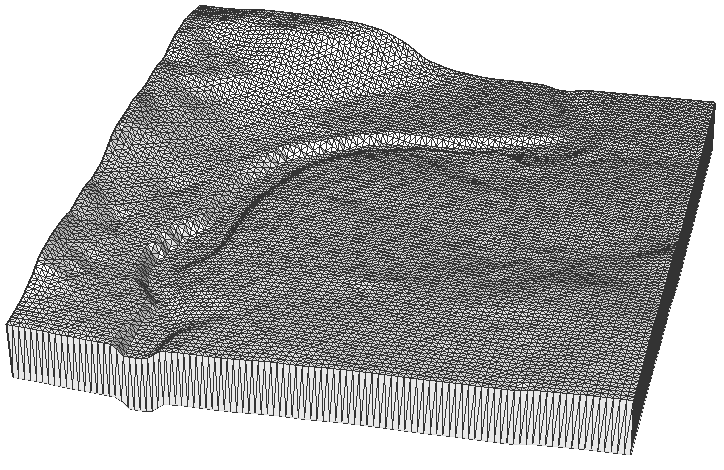

过程：使用选项“高程”从TIN曲面创建实体

  1. 选择一个TIN曲面，然后在命令行中键入TINEXTRACT。

  2. “从TIN曲面提取”（Extract From TIN Surface） 对话框随即打开。将“实体/网格”（Solids/Meshes） 选项设置为“开”（On）。

  3. 勾选 高程 按钮并设置高度值。

  4. 按“提取”按钮。

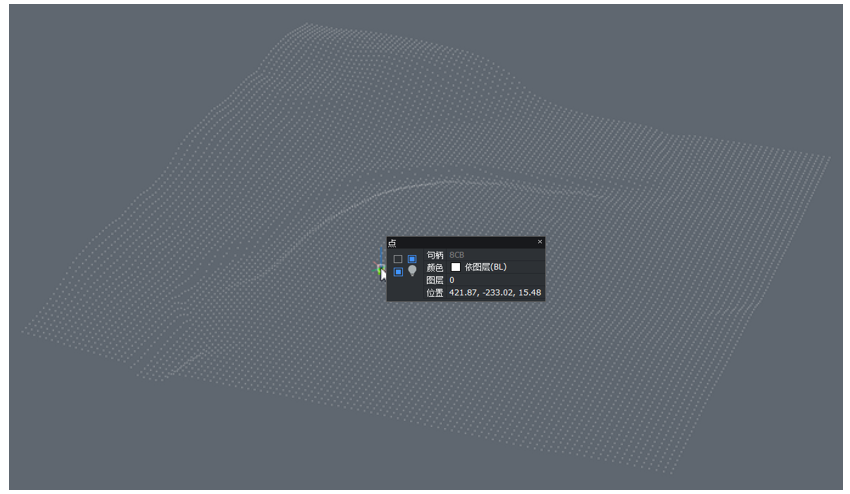

过程：从TIN曲面创建点

  1. 选择一个TIN曲面，然后在命令行中键入TINEXTRACT。
  2. “从TIN曲面提取”（Extract From TIN Surface） 对话框随即打开。
  3. 勾选 点 选项，然后选择所需的图层。
  4. 按“提取”按钮。

过程：从TIN曲面创建面

  1. 选择一个TIN曲面，然后在命令行中键入TINEXTRACT。

  2. “从TIN曲面提取”（Extract From TIN Surface） 对话框随即打开。

  3. 勾选 三角形 选项，然后（可选）选择所需的图层。

  4. 按“提取”按钮。

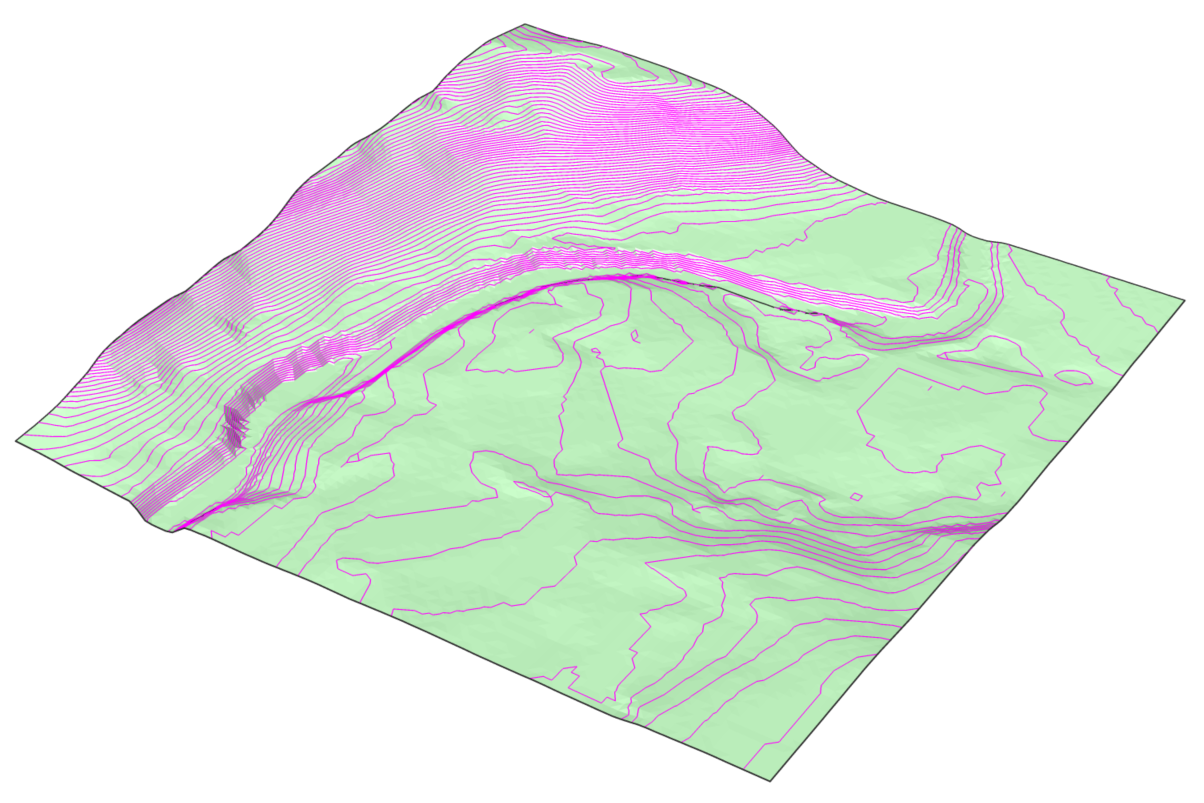

过程：从TIN曲面创建轮廓

  1. 选择一个TIN曲面，然后在命令行中键入TINEXTRACT。

  2. 从TIN曲面提取”（Extract From TIN Surface） 对话框随即打开。

  3. 勾选 主要轮廓 和 次要轮廓 选项，然后（可选）选择所需的图层。

  4. 设置主轮廓和次轮廓的间隔值。

  5. 按“提取”按钮。

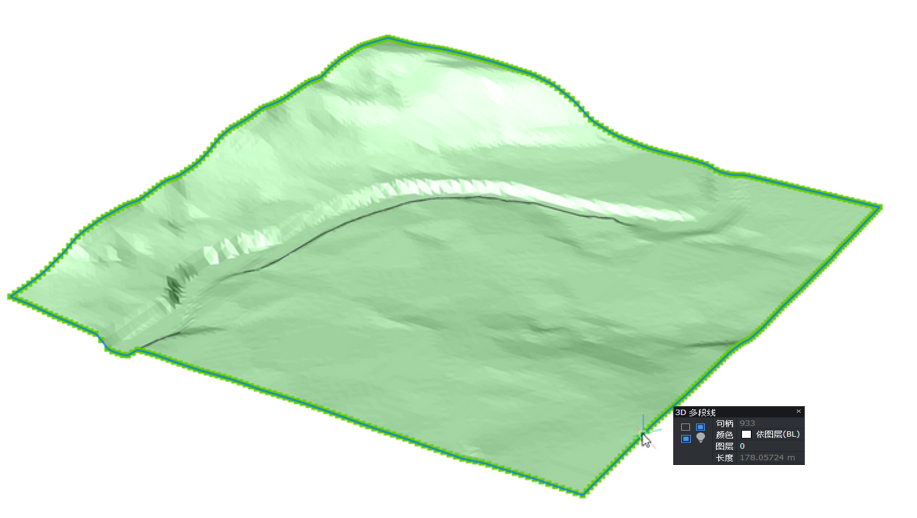

过程：从TIN曲面创建边界

  1. 选择一个TIN曲面，然后在命令行中键入TINEXTRACT。

  2. “从TIN曲面提取”（Extract From TIN Surface） 对话框随即打开。

  3. 勾选 边界 选项，然后选择所需的图层。

  4. 按“提取”按钮。

关于TIN合并

可以使用 TINMERGE命令将不同的TIN曲面合并为一个。在基础曲面和一个或多个要合并的曲面之间执行合并。

合并TIN曲面

  1. 在命令栏中键入 TINMERGE。

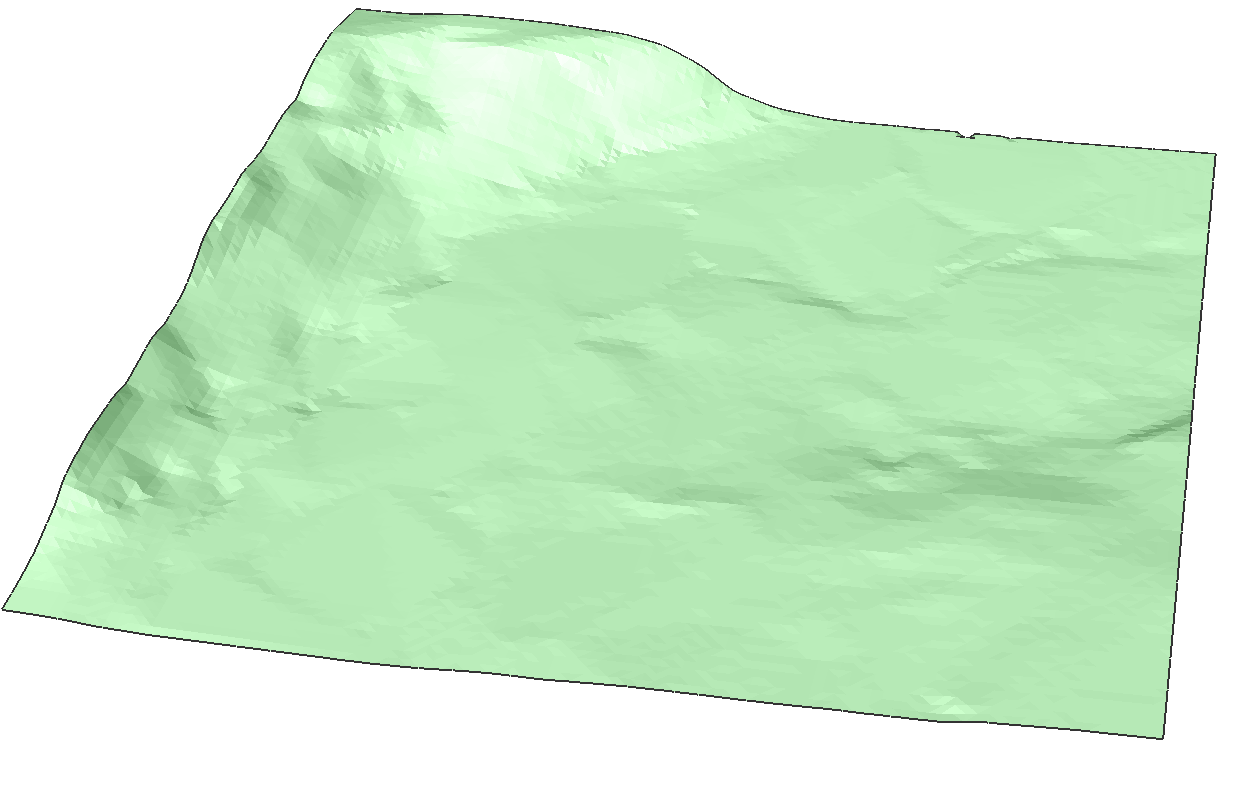

  2. 选择基础曲面。在本例中，我们选择绿色曲面作为基础曲面。

  3. 选择保留或删除原始曲面。

          注意：选择不同的基准会导致不同的合并。请务必记住，要合并的曲面将替换它所覆盖的基准曲面部分。

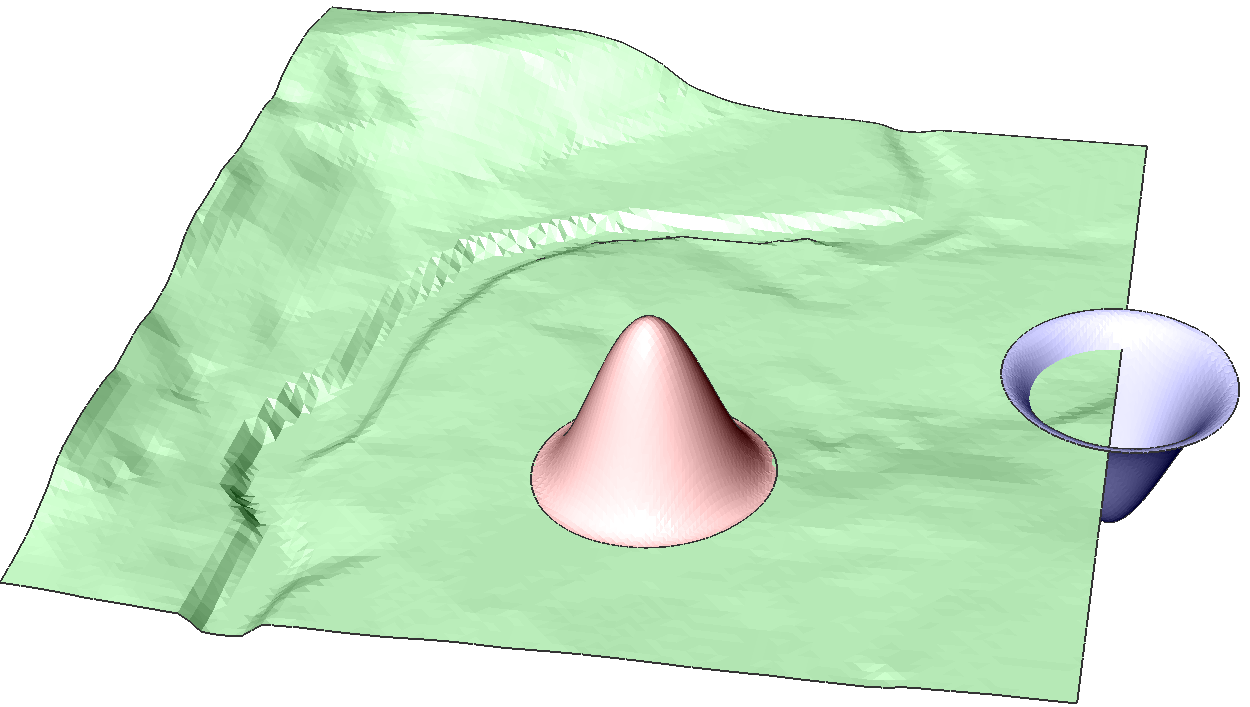

第一个示例显示了作为基础表面的绿色表面与蓝色和红色表面的合并。

第二个曲面显示了作为基础曲面的蓝色曲面和绿色曲面的合并。

第三个曲面显示了作为基础曲面的红色曲面和绿色曲面的合并。

关于TIN修改

可以通过变形或平滑化曲面来修改TIN曲面。通过使曲面变形，可根据用户定义的区域轮廓调整TIN曲面。通过平滑曲面，通过对该预定义区域进行插值来平整选定区域。

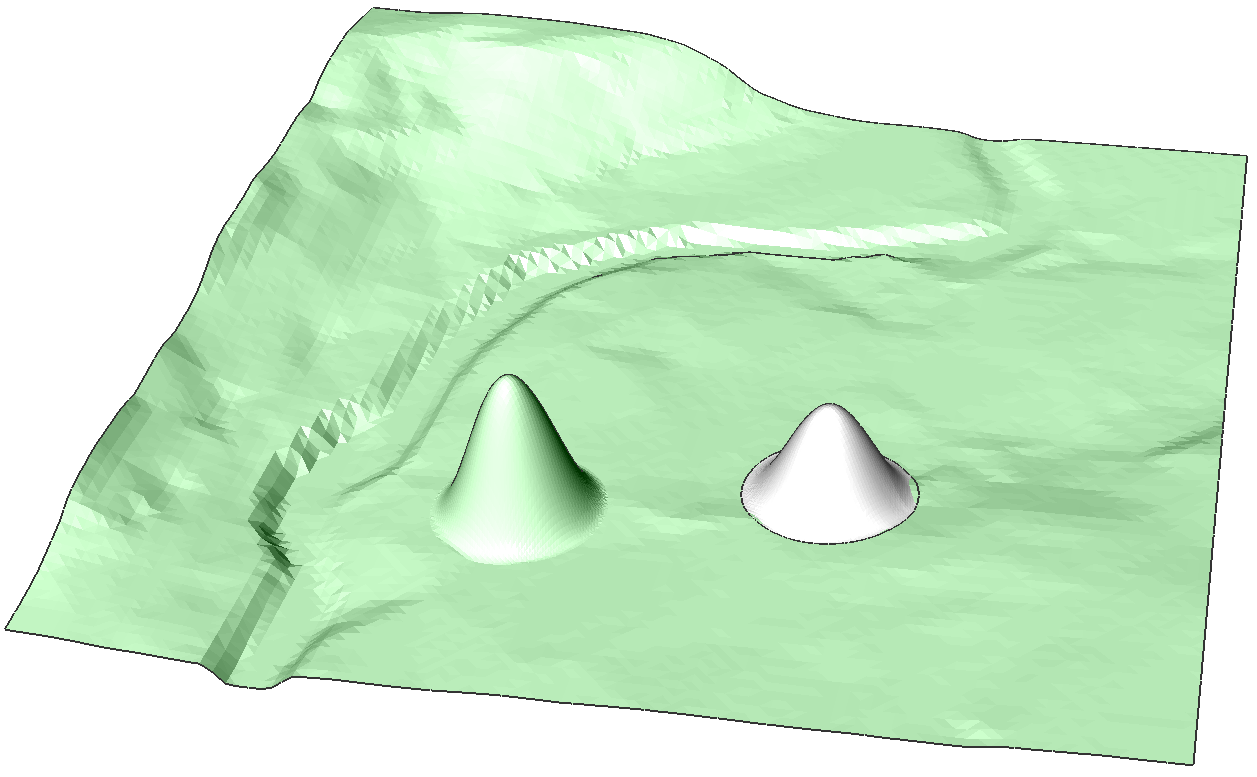

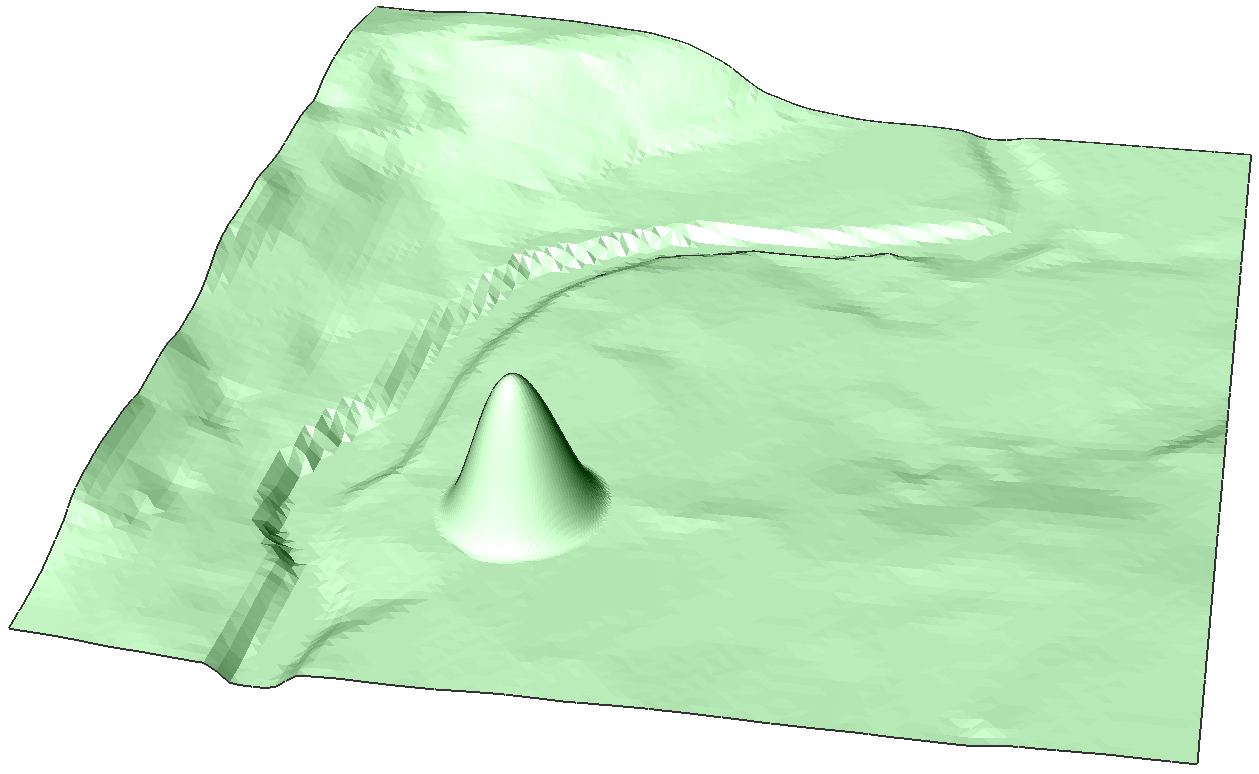

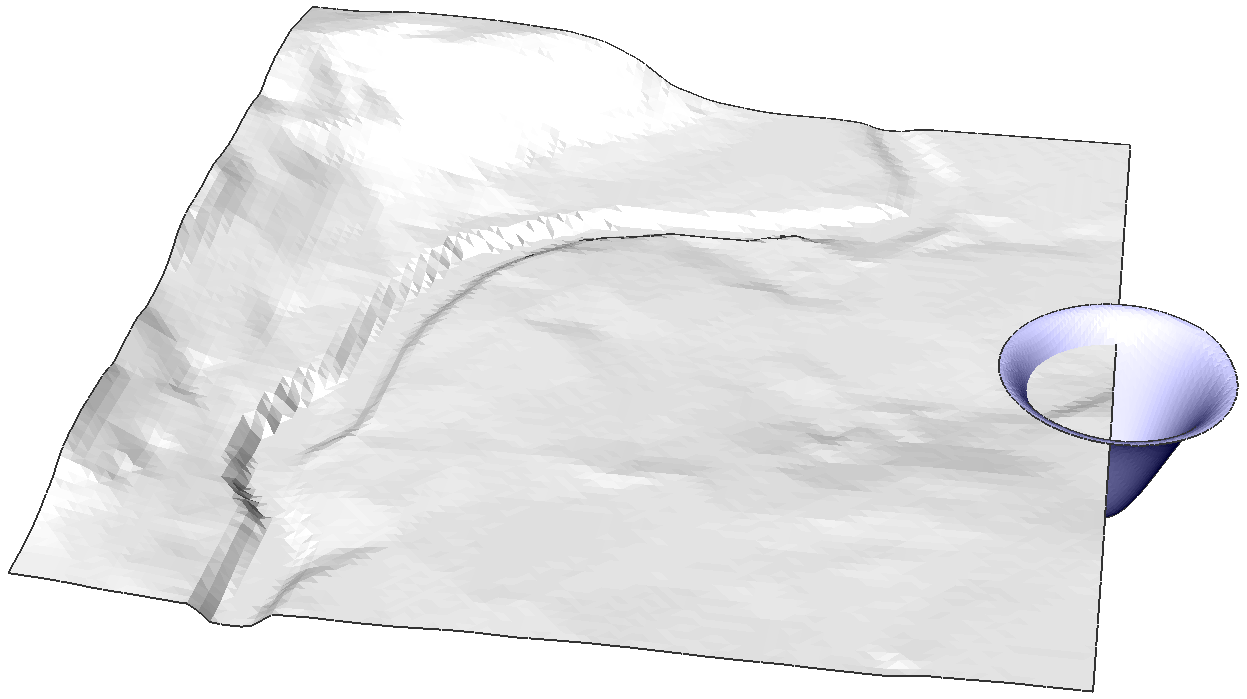

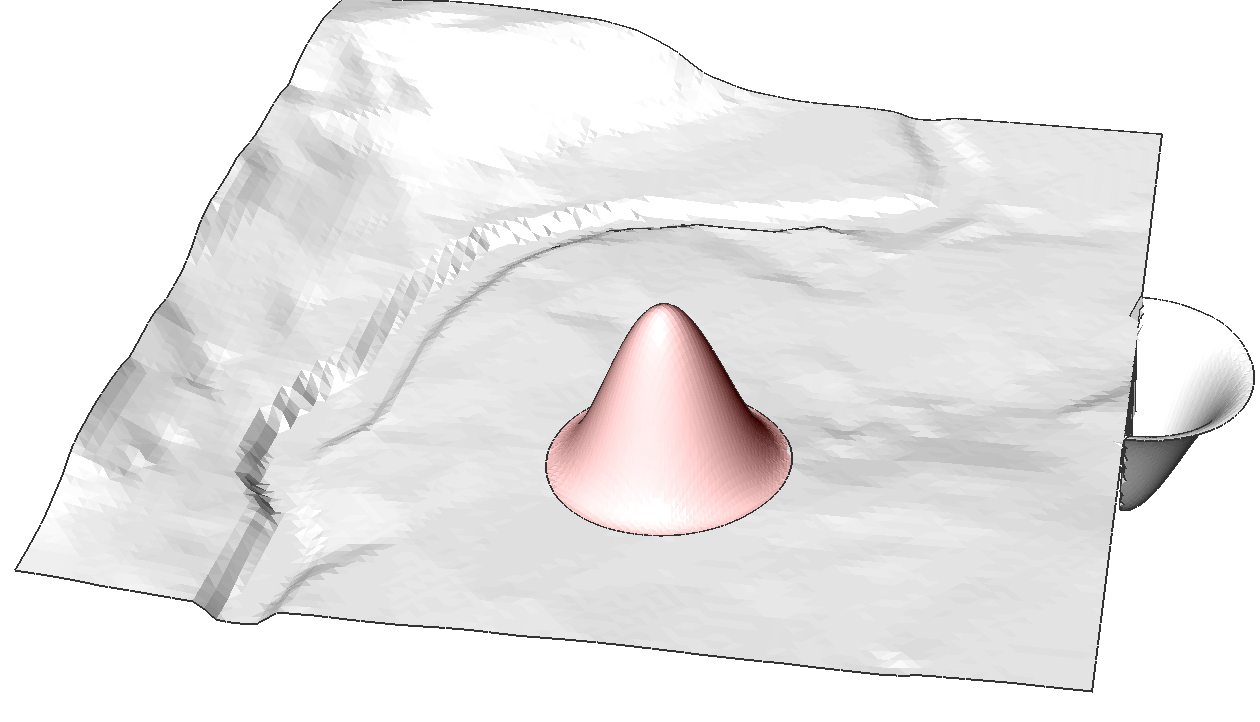

过程：使用半径在TIN曲面上添加变形

  1. 选择一个TIN曲面，然后在命令行中键入 TINMODIFY。

  2. 选择“变形”选项。

  3. 选择变形半径。

  4. 单击要应用变形的区域。

  5. 选择立面高度。

  6. 选择是将校正添加为新元素还是作为现有三角网表面的修改添加。。



          注意：通过将修改添加为新元素，原始 TIN 曲面的结构不会被修改，而是添加为新的 TIN 曲面。



       7. 单击其他区域以添加新变形，或按Enter结束命令。

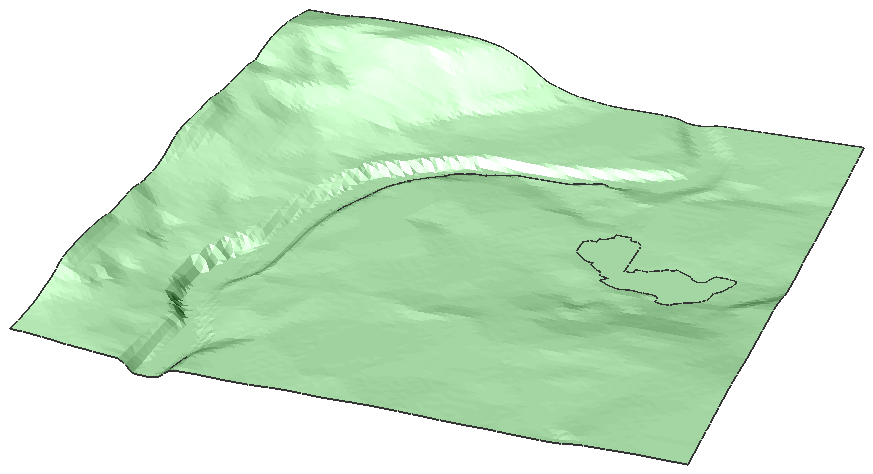

过程：使用指定等高线在TIN曲面上添加变形

  1. 选择一个TIN曲面，然后在命令行中键入 TINMODIFY。
  2. 选择“变形”选项。
  3. 选择指定轮廓选项。
  4. 在TIN曲面上拾取轮廓。


  5. 选择是将调整添加为新元素还是现有TIN曲面的修改。键入N以创建用于调整的新元素。

  6. 单击其他轮廓以添加新的变形，或按Enter结束命令。

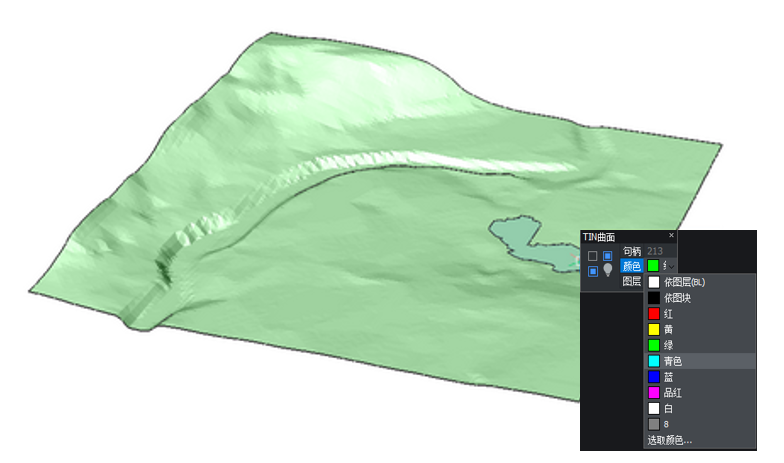

  7. 现在，您已在TIN曲面上创建了一个新元素。您可以根据需要更改其属性。例如：更改元素的颜色。

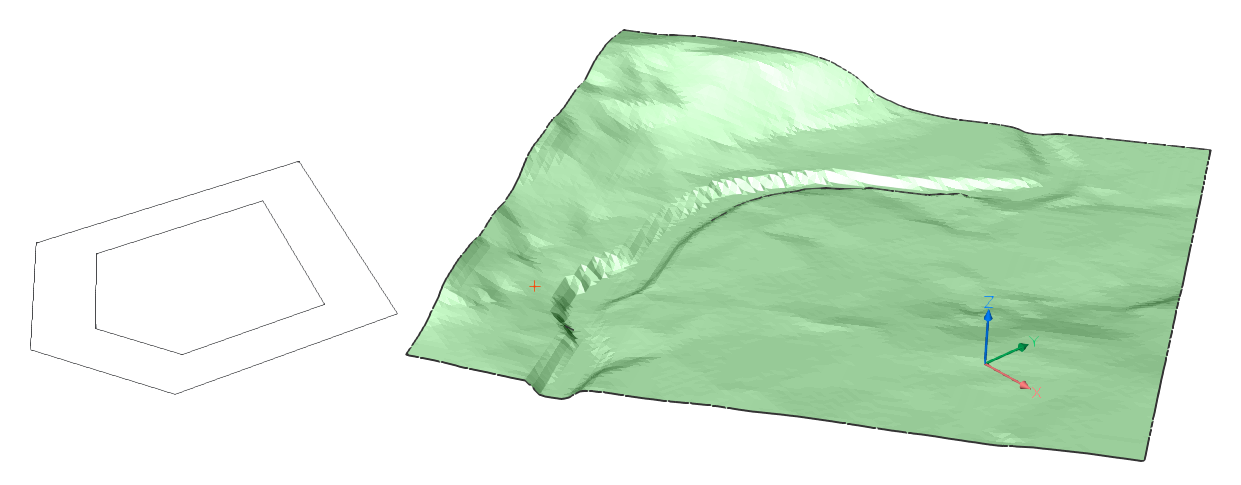

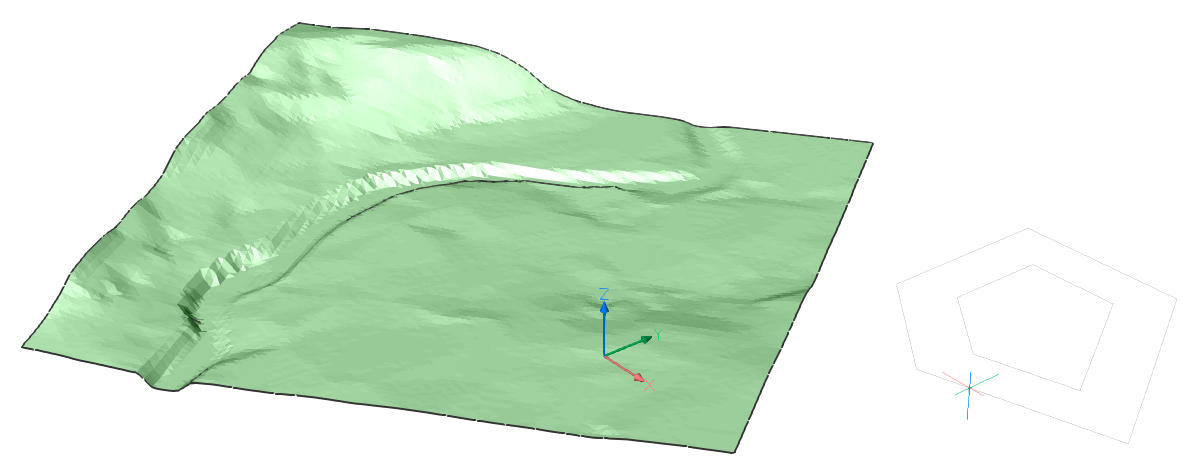

过程：使用选择实体在TIN曲面上添加变形

  1. 选择一个三角网曲面，然后在命令行中键入 TINMODIFY。
  2. 选择“变形”选项。
  3. 键入 E 并按 Enter 键选择选择实体。
  4. 选择一个闭合图元（例如，多段线）。
  5. 选择偏移距离。



  6. 单击要应用变形的区域。

  7. 选择高程高度。

  8. 选择是将调整添加为新元素还是现有TIN曲面的修改。键入N以创建一个新元素来进行调整。

  9. 单击其他区域以添加新变形，或按Enter结束命令。现在，您已经使用选择实体添加了变形。

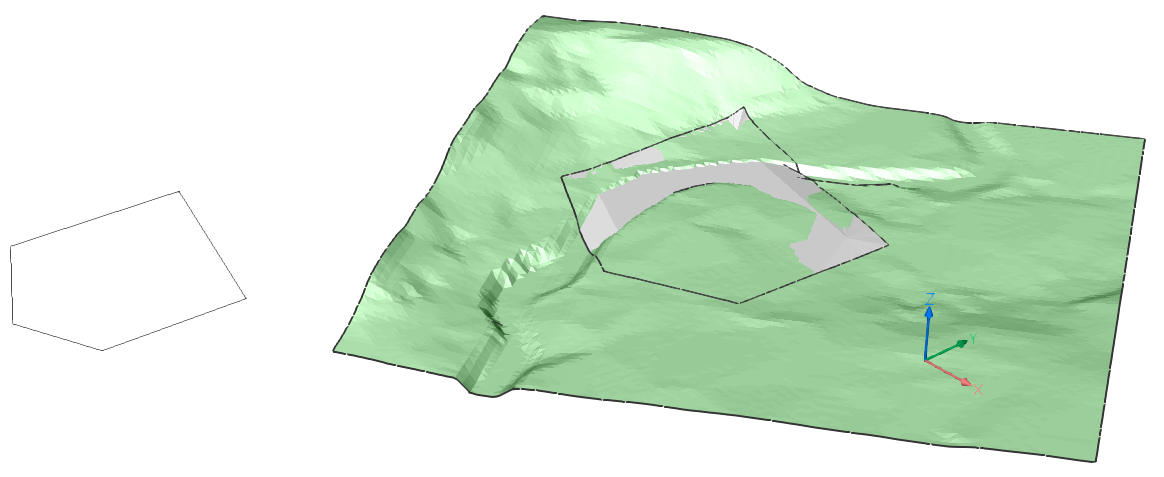

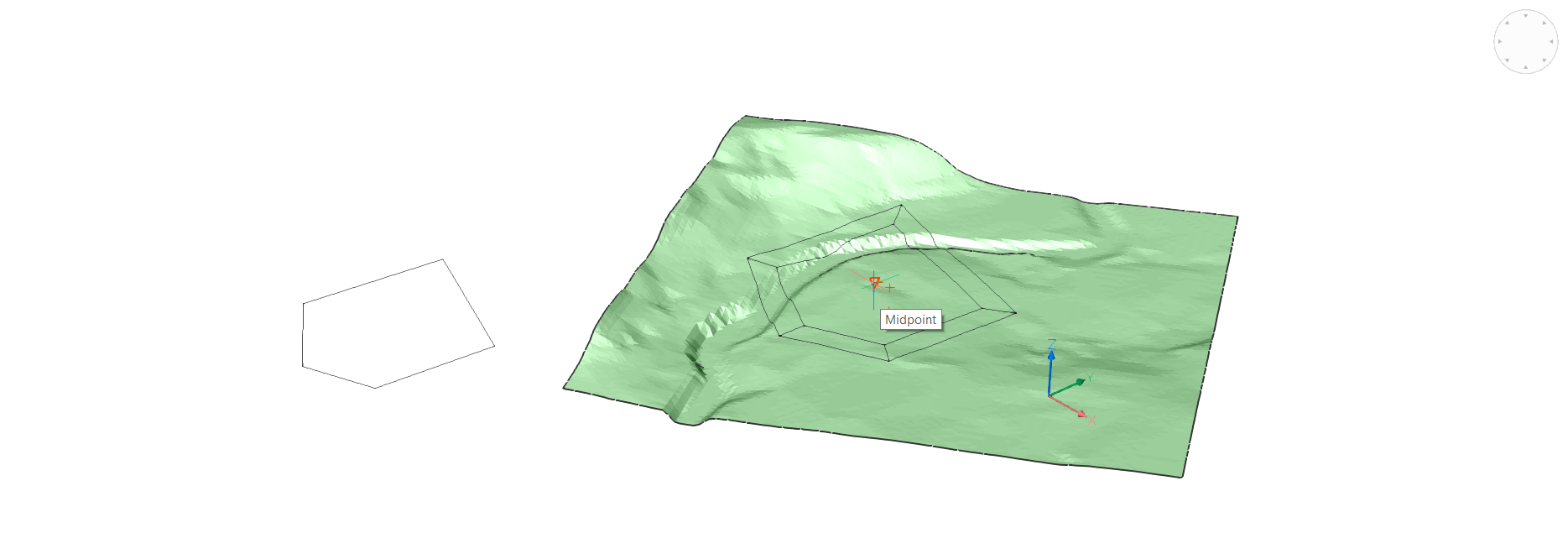

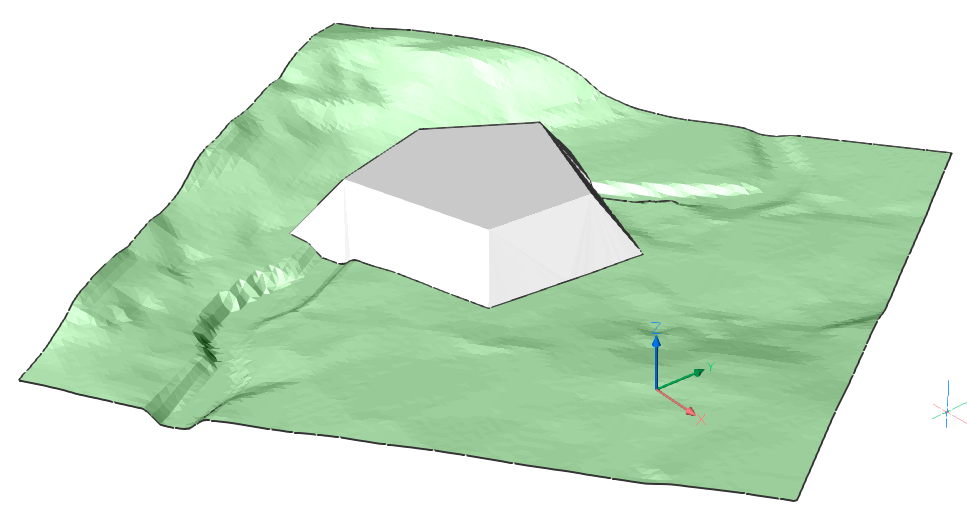

过程：使用绘制多边形在TIN曲面上添加变形

  1. 选择一个三角网曲面，然后在命令行中键入 TINMODIFY。

  2. 选择“变形”选项。

  3. 选择绘制多边形。

  4. 绘制一个多边形，按 Enter 键关闭多边形。

  5. 选择偏移距离。

  6. 选择要应用变形的区域。

  7. 选择立面高度。



        8. 选择是将调整添加为新元素还是现有TIN曲面的修改。键入N以创建一个新元素进行调整。

        9. 单击其他区域以添加新变形，或按Enter结束命令。现在，您已经使用绘制多边形添加了变形。

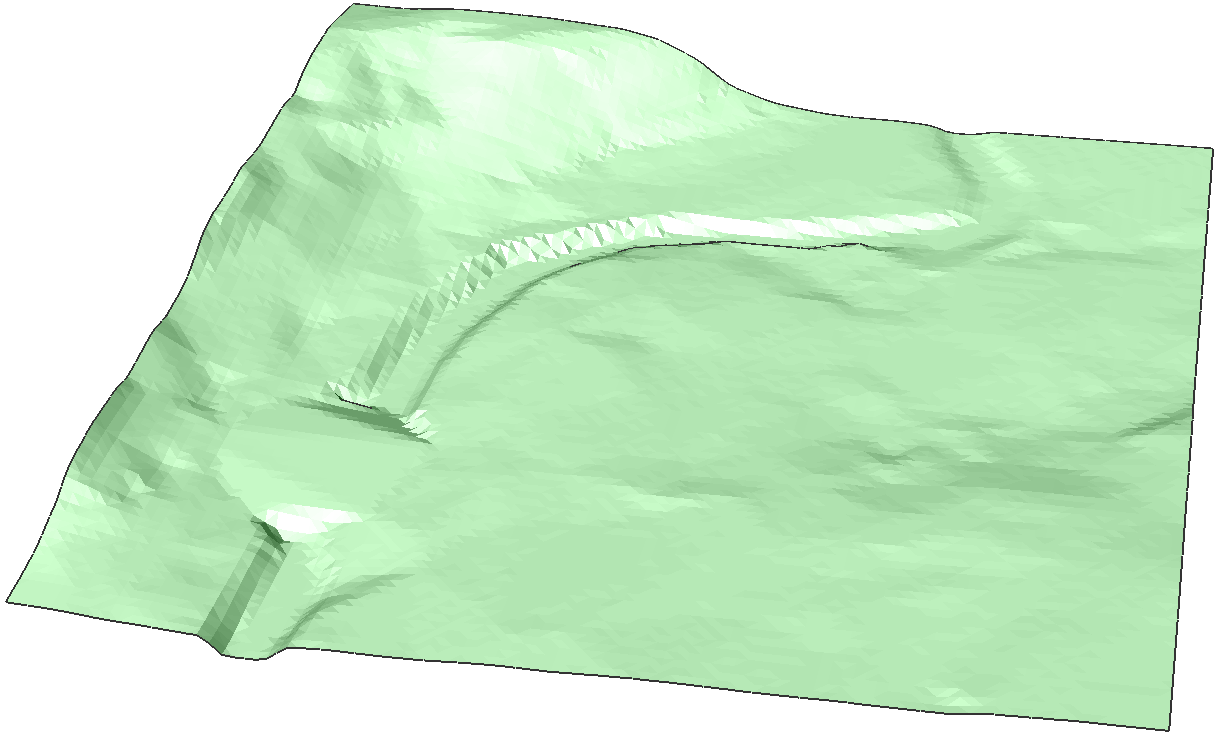

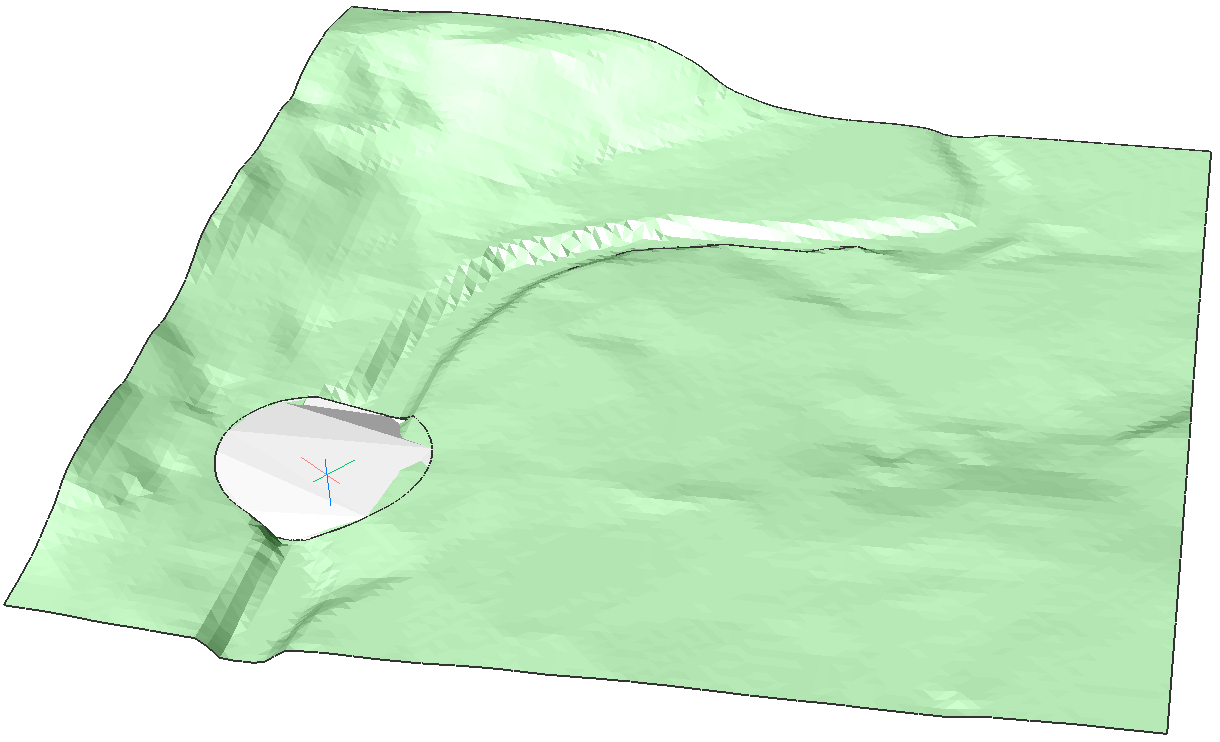

过程：平滑TIN曲面

  1. 选择TIN曲面，然后在命令栏中键入TINMODIFY。

  2. 选择“平滑”选项。

  3. 选择半径。

    注意：选择实体或绘制多边形的过程类似于从步骤 3 开始使用选择实体添加变形和使用绘制多边形添加变形。

  4. 显示干预的预览。

  5. 单击执行命令。

  6. 单击其他区域进行平滑处理，或按Enter结束命令。
