命令
TINEDIT
概述
在THCAD®中，可以使用TINEDIT命令添加或删除不规则三角网（TIN）曲面上的点，特征线和边界。
以下图元表示三角网表面上的要素：
- 点包含 x、y、坐标和 z 值。所有点都用于与两个最近的邻居建立连接以创建三角形。曲面三角剖分基于 Delaunay 算法，该算法确保任何三角形的外圆内都没有点。
- 特征线表示线性基础设施要素，如路缘石、挡土墙等。这些线还定义了三角形的边。可以从线性图元（如直线、多段线、圆弧、圆）创建特征线。
- 边界是用于定义有界 3D 曲面的特征。可以使用闭合多段线创建曲面边界。在大型 3D 曲面上定义外部边界可提高 TIN 曲面平面图的性能。
向地形面添加点

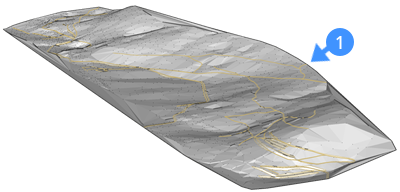

- 打开具有曲面点 （1） 的TIN表面。
2. 选择 TIN 曲面并启动 TINEDIT 命令。
3. 单击一个区域以向曲面添加点。
注意：

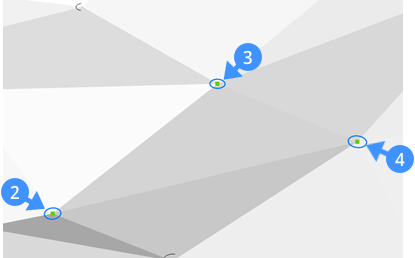

- 该值被计算为三角形（2,3,4）内所选点的插值高程。
- 如果实体捕捉跟踪ESNAP处于打开状态，则可以检查光标坐标中的点的高程。
4. 要指定新添加点的高程，请在命令行中键入高程值，然后按Enter。

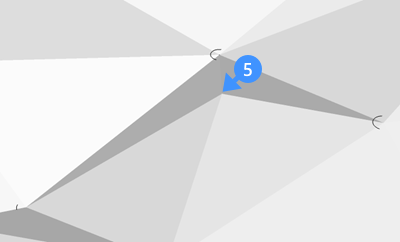

5. 继续在曲面上添加点，或按Enter退出命令。新曲面点 （5） 是从实体（如多段线顶点）添加的。
将特征线添加到地形表面

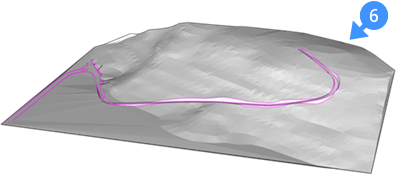

- 打开TIN曲面。
- 选择TIN曲面，并启动TINEDIT命令。
- 选择添加特征线或在命令行中键入AB。

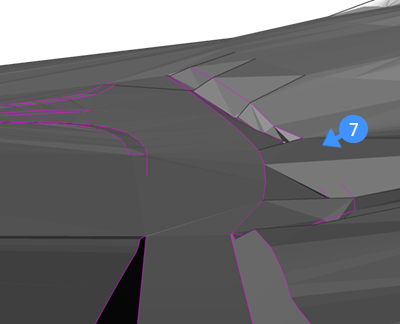

注意：将特征线添加到曲面之前的挡土墙划线 （7）。

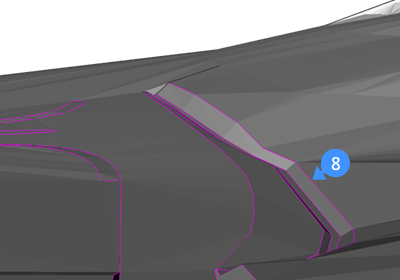

4. 选择要添加的特征线。这将根据选定的特征线 （8） 修改曲面。
注意：如果移动了特征线，则曲面将自动更新。
向地形表面添加边界

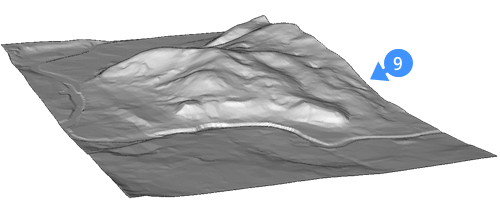

- 打开要创建曲面边界的TIN曲面。（9）

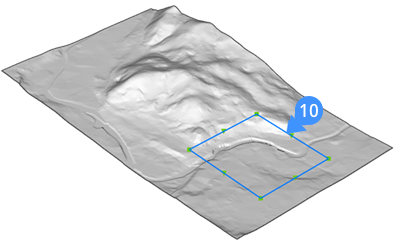

2. 在要裁剪曲面的位置创建封闭边界（10）。。
注意：确保实体捕捉跟踪（ESNAP）处于活动状态。
3. 选择TIN表面，并启动TINEDIT命令。
4. 在命令行中选择添加边界。
5. 单击要在曲面边界定义中使用的闭合边界，然后按 Enter 键。
注意：

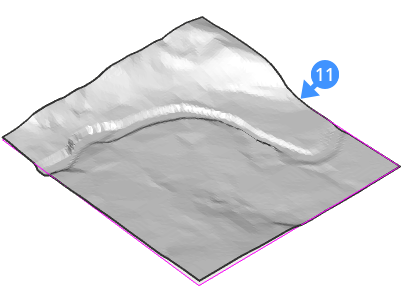

- 默认情况下，外部选项处于选中状态，该选项允许创建外部曲面边界 （11）。

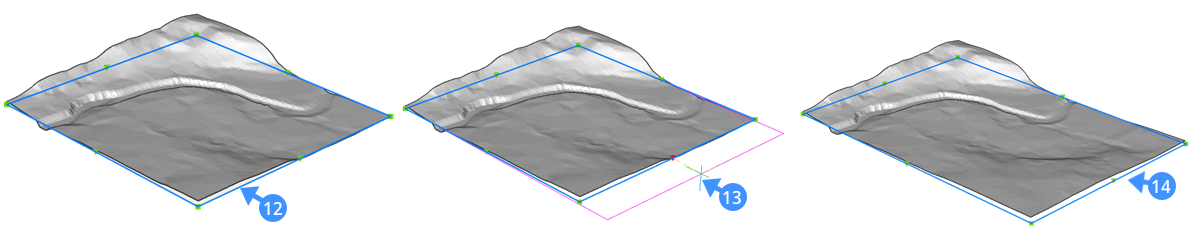

- 选择边界图元 （12）（例如多段线）以调整曲面边界的大小。移动图元的夹点 （13） 会动态更改曲面 （14）。
- 选择隐藏选项可在计算总面积时从三角网中排除表面的一部分。
- 选择显示选项以显示 TIN 中的隐藏曲面。

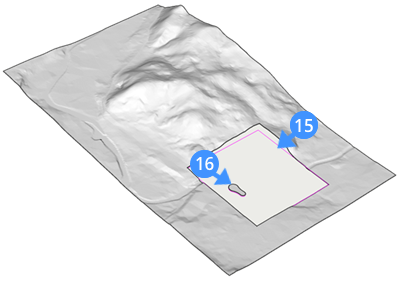

- 显示了根据闭合边界 （15） 显示的隐藏零件，使用显示选项显示了隐藏零件的曲面 （16）。
