极轴追踪可帮助您以精确的角度绘制图形：

  • 从3点钟方向（或东部）开始，以固定的间隔
  • 以特定的附加角度

当您将光标移近一个极轴追踪角度时，将从原点显示一条极轴追踪路径线。只要“捕捉框”与极轴追踪线重叠，跟踪路径线就会显示。

在三维视图中，将显示一条与当前UCS的Z轴平行的附加跟踪线。

捕捉轨迹锁定：要锁定捕捉轨迹路径，请按Shift键。要解锁轨迹路径，请再次按Shift：它可作为切换按钮。锁定的跟踪路径以SnapMarkerColor用户首选项定义的颜色显示。

备

注

跟踪路径线的显示是通过TRACKPATH系统变量控制的。

跟踪路径线的颜色是通过AutoTrackingVecColor用户首选项控制的。

平行于当前坐标系（WCS或UCS）的X，Y或Z轴的跟踪路径以与它们平行的轴线的颜色显示（由COLORX，COLORY或COLORZ变量定义）。



定义极轴追踪设置

  1. 请执行以下任一操作：
    • 右键单击状态栏中的极轴字段，然后右键单击并在上下文菜单中选择“设置”。

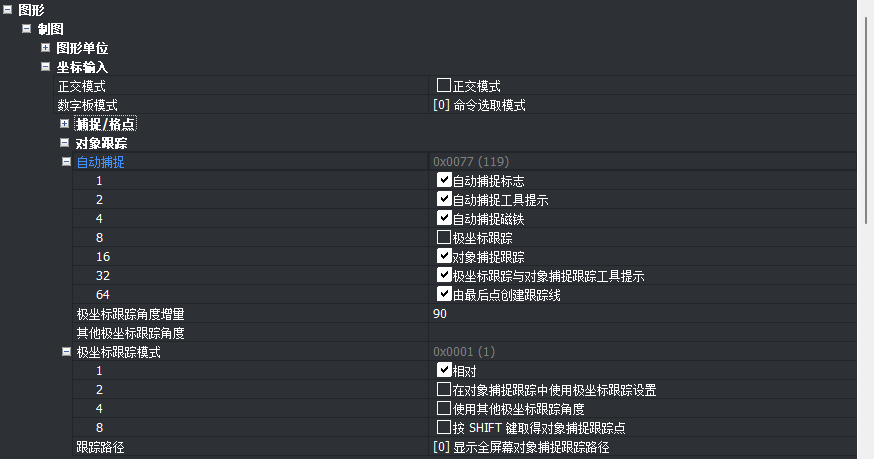

    • 打开设置对话框，然后展开“图形设置”类中“绘图”下的“坐标输入”子类别。
      展开“捕捉跟踪”设置组。



  2. 调整设置：
  • 1：自动捕捉标记：如果选中，将在捕捉的位置显示标记。
  • 2：自动捕捉工具提示：如果选中，将显示工具提示。
  • 4：自动捕捉磁铁（未使用，仅对于AutoCad®兼容性是必需的）
  • 8：极地追踪：如果选中，则极地追踪将打开。
  • 16：实体捕捉跟踪：如果选中，则对象捕捉跟踪处于启用状态。
  • 32：工具提示：如果选中，则将显示用于极轴追踪和实体捕捉跟踪的工具提示。

3. 极轴角度：设置极轴角度增量。

4. 极轴附加角度：设置附加的极轴角度，用分号分隔角度。

5. 极轴模式：控制极轴跟踪的行为。

  • 1：如果选中，则极轴角度相对于选定实体进行测量。
  • 2：如果选中，极轴角度（间隔角和附加角度）也用于实体捕捉跟踪。。
  • 4：如果选中，则使用极轴追踪的附加角度。
  • 8：如果选中，请按住Shift键以获取实体跟踪点。

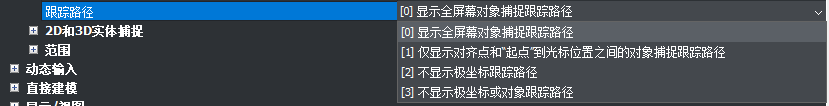

6. 跟踪路径：控制极轴和实体捕捉跟踪路径的显示。



使用极轴追踪绘制直线

  1. （可选）检查“极轴追踪”设置。

  2. （可选）如果尚未打开，请单击状态栏中的极轴字段。

  3. 启动绘制直线工具。

  4. 指定直线的起点。
    极轴追踪线以指定的间隔和附加角度显示。
    如果光标在跟踪线上或跟踪线旁边：

    • 距起点的当前距离和角度将显示在光标旁边
    • 十字标记（X）表示当前点。

  5. 显示适当的跟踪线后，请执行以下操作之一以定义直线的终点：

    • 当光标位于所需位置时单击。
    • 在命令栏中键入直线的长度，然后按Enter。

注意：启用“极地追踪”会自动禁用“正交模式”。



使用捕捉轨迹锁定

在显示捕捉轨迹标记线以锁定跟踪路径时，按Shift键，拾取的任何（捕捉）点都将垂直投影到跟踪路径上。再次按Shift键即可解锁。

锁定的跟踪路径将更改为SnapMarkerColor用户首选项定义的颜色。



使用临时跟踪点

当极轴追踪打开时，可以使用临时追踪点在没有可直接捕捉到的现有几何体的位置拾取点，同时您能知道从附近的现有几何体上的捕捉点到所需的偏移距离。（S）。

TT选项：每当提示输入点时， 在命令行上键入TT，然后按Enter键定义单个临时跟踪点。选择了跟踪点之后，将继续执行正常的命令。重复键入TT以输入其他临时跟踪点。

TK选项：每当提示输入点时，在命令行上输入TK，然后按Enter定义一个或多个临时跟踪点。最终到达所需位置时，请按鼠标右键或Enter键输入点。

使用TT选项

  1. 启动绘图命令，例如Line。
    命令提示：E按NTER键以使用最后一个点/跟随/ <线的起点>：

  2. 在命令栏中键入TT，然后单击鼠标右键或按Enter键。
    命令提示：指定临时跟踪点：

  3. 使用实体捕捉在现有几何图形上选择一个点。小红叉表示临时跟踪点。

  4. 在所需方向上移动光标。
    根据POLARANG和POLARADDANG系统变量的值，从第一个临时跟踪点开始显示跟踪线。

  5. 当显示沿适当方向的跟踪线时，键入距临时跟踪点的距离。

  6. 指定线的端点。

使用TK选项

  1. 启动绘图命令，例如Line。
    命令提示：按ENTER键以使用最后一个点/跟随/ <线的起点>：

  2. 在命令栏中键入TK，然后右键单击或按Enter。
    命令提示：指定第一个临时跟踪点：

  3. 使用实体捕捉在现有几何图形上选择一个点。小红叉表示临时跟踪点。
    命令提示：指定下一个临时跟踪点（按ENTER结束）：

  4. 在所需方向上移动光标。
    根据POLARANG和POLARADDANG系统变量的值，从第一个临时跟踪点开始显示跟踪线。

  5. 当在适当方向上显示跟踪线时，键入距临时跟踪点的距离。
    小红叉表示第二个临时跟踪点。
    命令提示：指定下一个临时跟踪点（按ENTER结束）：

  6. 请执行以下任一操作：

  7. 右键单击或按Enter键以接受第二个跟踪点作为线的起点。

  8. 重复步骤4和5，直到指定了所需的点，然后右键单击或按Enter接受该点。

  9. 指定线的端点。
