除2D实体捕捉外，一系列三维实体捕捉模式应用于三维实体（如实体、曲面、样条曲线和网格）上的点。
当前的3D实体捕捉模式通过3DOSMODE系统变量保存为所选捕捉模式的位码之和。

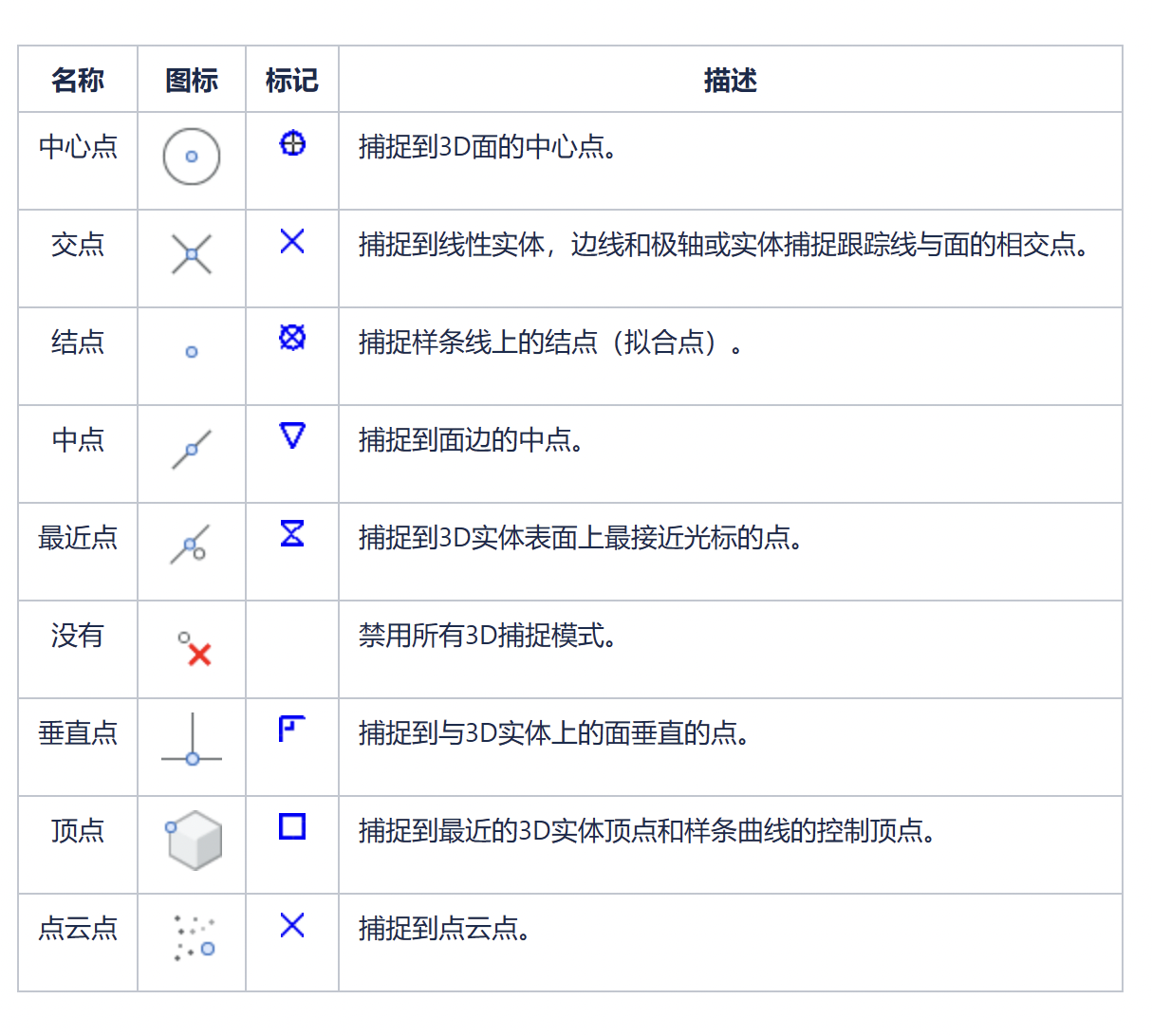

| 名称 | 图标 | 标记 | 描 述 |
|---|---|---|---|
| 中心点 |
|
| 捕捉到3D面的中心点。 |
| 交点 |
|
| 捕捉到线性实体、边和极坐标或实体的跟踪线与面的交点。 |
| 节点 |
|
| 捕捉到样条曲线上的节点（拟合点）。 |
| 中点 |
|
| 捕捉到面边的中点。 |
| 最近点 |
|
| 捕捉到3D实体表面上离光标最近的一点。 |
| 没有 |
| 禁用所有3D实体捕捉模式。 | |
| 垂足 |
|
| 捕捉到与3D实体面垂直的点。 |
| 顶点 |
|
| 捕捉到三维实体最近的顶点和样条的控制顶点。 |
| 点云点 |
|
| 捕捉到点云中最近的点。 |
设置3D实体捕捉模式
- 单击“ 3D实体捕捉”工具栏上的按钮。
按下当前活动的实体捕捉模式的按钮。 - 当没有命令在运行时，单击工具按钮可以切换捕捉模式的开/关。
- 执行命令时，单击工具按钮可为下一点设置捕捉模式，暂时禁用所有其它选定的捕捉模式。
- 运行3DOSNAP或-3DOSNAP命令。

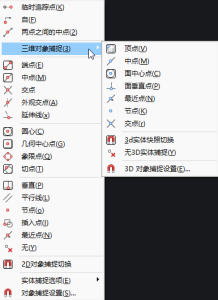

- Shift +右键单击，将鼠标悬停在右键菜单中的3d实体捕捉上，然后点击想要的选项。
