命令： 2DINTERSECTION, 3DINTERSECTION, NEAREST, CENTER, ENDPOINT, EXTENSION, FROM, GCENTER, INSERTION, INTERSECTION, MIDPOINT, MTP, NONE, PARALLEL, PERPENDICULAR, NODE, QUADRANT, TANGENT
实体捕捉使您可以快速选择现有实体上的精确几何点，而不必知道这些点的精确坐标。使用实体捕捉，您可以选择直线或圆弧的端点，圆的中心点，任何两个实体的交点或任何其他几何上重要的位置。您还可以使用实体捕捉来绘制与现有实体相切或垂直的实体。您可以在需要指定点时随时使用实体捕捉。
您可以通过以下两种方式之一使用实体捕捉：
- 通过在没有其他命令处于活动状态时选择一个实体捕捉，来启用一直有效的运行中的实体捕捉，直到您将其关闭为止。
- 通过在另一个命令处于活动状态时选择一个实体捕捉，为单个选择启用一次性实体捕捉。您也可以使用一次性实体捕捉来覆盖运行中的实体捕捉。
使用实体捕捉时，程序仅识别可见的实体或可见的实体部分。您无法捕捉到已关闭的图层上的实体或虚线的空白部分。
如果APBOX系统变量处于启用状态，则当一个或多个实体捕捉处于活动状态时，会将实体捕捉框添加到十字光标。 。
移动十字光标时，程序将捕捉到最接近“捕捉框”中心的捕捉点。捕捉标记指示当前捕捉点。
DRAGSNAP系统变量控制“拖动”时的捕捉行为，提供更丰富的所见即所得（WYSIWYG）的体验。DRAGSNAP控制是在当前光标位置还是在当前实体捕捉位置显示橡皮筋动态。DRAGSNAP适用于所有显示动态的修改命令，例如COPY，PASTECLIP，PASTEBLOCK，MOVE，ROTATE，MIRROR，SCALE和STRETCH。
- DRAGSNAP = 0（默认）：拖动的实体显示在光标位置。
- DRAGSNAP = 1：拖动的实体显示在当前实体捕捉位置。
OSOPTIONS系统变量禁止对某些实体类型执行实体捕捉。该值使用所选选项的值之和存储为位码。
- 1：对填充实体禁用实体捕捉。
- 2：使用动态UCS时，对于Z值为负的几何体，禁用实体捕捉。
- 4：对尺寸标注延长线的端点禁用实体捕捉。
注意：在不移动鼠标的情况下，按TAB键可循环浏览所有可能的实体捕捉。如果DYNMODE变量具有正值（动态标注已打开），则无法进行实体捕捉循环。单击状态栏中的DYNMODE字段以切换动态标注的显示。
定义实体捕捉设置
- 打开“设置”对话框。
- 在“设置”对话框中，展开“程序选项”设置类。
- 在“程序选项”下，展开“显示”设置组，然后向下滚动到“实体捕捉”设置。
用户偏好 | 标题 | 描述 |

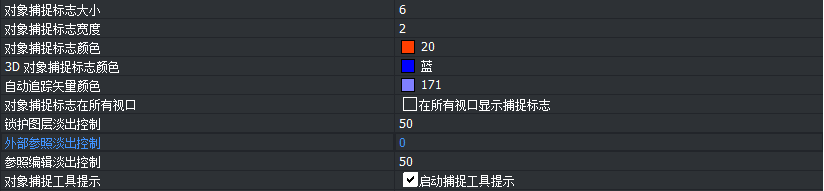

SnapMarkerSize | 捕捉标记大小 | 设置捕捉标记的大小。（默认大小为6） |
SnapMarkerThickness | 捕捉标记厚度 | 设置捕捉标记的厚度。（默认厚度为2） |
SnapMarkerColor | 捕捉标记颜色 | 设置捕捉标记的颜色。（默认颜色= 20） |
3dSnapMarkerColor | 3D捕捉标记颜色 | 设置3d捕捉标记的颜色（默认颜色= 5（蓝色）。 请参见3D实体捕捉。 如果OSNAPZ = 1（

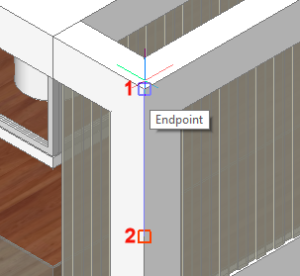

3d捕捉标记（1）显示已识别的3d点，捕捉标记（2）显示在当前高程高度处。 |
DisplaySnapMarkerInAllViews | 在所有视图中显示捕捉标记 | 如果打开了多个视口，则在所有视口中启用捕捉标记的显示。 |
DisplayTooltips | 捕捉工具提示 | 启用“实体捕捉”工具提示的显示。 |

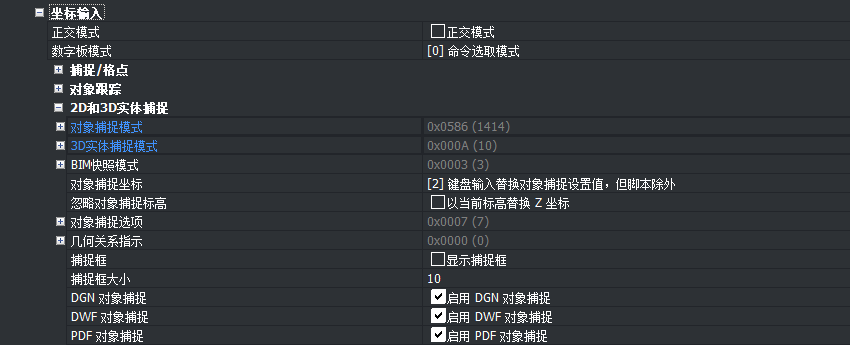

- 在“图纸”下，展开“制图”设置组，然后转到“坐标输入” >“实体捕捉”。
系统变量 | 标题 | 描述 |
OSMODE | 实体捕捉模式 | 设置实体捕捉模式并打开/关闭实体捕捉。 |
3DOSMODE | 3D实体捕捉模式 | 为3D实体特征（例如边的中点或面的中心点）设置实体捕捉模式。 |
OSNAPCOORD | 实体捕捉坐标 | 确定实体捕捉是否覆盖键盘坐标输入。 |
OSNAPZ | 忽略实体捕捉高程 | 将捕捉点的Z坐标替换为ELEVATION系统变量的当前值。 |
OSOPTIONS | 实体捕捉选项 | 在动态UCS模式下，禁止图案填充和/或尺寸标注延伸线或负z值实体的实体捕捉。 |
APBOX | 实体捕捉框显示 | 切换实体捕捉框（2）的显示。 |
APERTURE | 实体捕捉框大小 | 设置自动捕捉框的大小。（默认大小为10）。 |
DGNOSNAP | DGN实体捕捉 | 允许对DGN参考底图文件中的实体捕捉。 |
DWFOSNAP | DWF实体捕捉 | 允许对DWF参考底图文件中的实体捕捉。 |
PDFOSNAP | PDF实体捕捉 | 允许对PDF参考底图文件中的实体捕捉。 |
设置实体捕捉
请执行以下任一操作：
- 单击“实体捕捉”工具栏上的按钮。
按下当前活动的实体捕捉模式的按钮。
- 按住Shift键，然后右键单击并在上下文菜单中选择“实体捕捉”模式。
当前活动的实体捕捉模式的图标进行了概要显示。
当没有命令处于活动状态时，以上过程将打开/关闭实体捕捉模式。
当命令处于活动状态时，以上过程将设置当前实体捕捉模式的“一次性”替代模式。

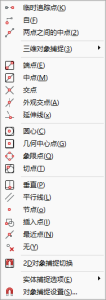

或者，您可以键入一个字母快捷方式，如下表所示。
实体捕捉模式
*键入以上字母可在右键单击上下文菜单中快速选择实体捕捉模式。
**当命令提示输入点时，在命令栏中键入透明快捷键，其他正在运行的实体捕捉被暂时禁用。
系统变量 | 图标 | 描述 |
OSNAPZ |
| 忽略实体捕捉高程：将捕捉点的Z坐标替换为ELEVATION系统变量的当前值。 |
OSOPTIONS |
| 实体捕捉到图案填充：允许捕捉到图案填充。 |
OSOPTIONS |
| 实体捕捉到负Z值：当动态UCS处于活动状态时，允许使用负z值进行实体捕捉。 |
备 注 | 您可以打开/关闭实体捕捉：
|
使用多种实体捕捉模式
- 将光标移动到要捕捉的实体。
显示活动的实体捕捉模式标记之一。 - 请勿移动鼠标；按TAB键。
捕捉点所在的实体高亮显示。 - 请执行以下任一操作：
- 单击以接受捕捉点。
- 按TAB键。
将显示下一个可能的“实体捕捉”模式标记。
捕捉点所在的实体高亮显示。
- （可选）重复步骤3，直到找到正确的捕捉点。
备 注 |
|
捕捉两个实体的延伸交点
- 如果尚未打开，请打开“延伸交点实体捕捉”模式（
）。 - 启动绘图工具，例如画线。

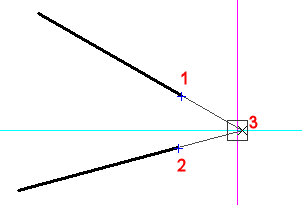

- 将光标移到第一个实体（1）的端点上。
小十字（
）表示该实体已标记为延伸交点。 - 将光标移到第二个实体（2）的端点上。
小十字（
）表示该实体已标记为延伸交点。 - 将光标移到两个实体的延伸交点附近。
X表示交点（3）。
- 单击以接受捕捉点。
注意：您可以捕捉到直线，多段线，弧和椭圆弧的延伸交点。
使用临时跟踪点
使用临时跟踪点时，必须启用“极轴跟踪”，并且建议同时启用动态标注。
- 每当命令提示要输入点时，请执行以下操作之一：
- 单击鼠标滚轮。
- 单击“实体捕捉”工具栏上的“ 临时跟踪点”工具按钮（
）。 - 按住Shift键，然后右键单击并在上下文菜单中选择临时跟踪点。
- 在命令栏中键入TK，然后按Enter。
该命令被暂时挂起。
命令提示：指定第一个临时跟踪点： - 输入一个点，例如，使用实体捕捉指定一个点。
命令提示：指定下一个临时跟踪点（按ENTER结束） - 请执行以下任一操作：
- 输入一个点。
- 按Enter接受上一次临时跟踪。
命令恢复。
使用“ 两点间中点”捕捉
- 当提示您指定点时，请执行以下操作之一：
- 单击“实体捕捉”工具栏上的“两点间中点捕捉”按钮（
）。 - 在命令栏中键入mtp或m2p，然后按Enter。
- 按住Shift键，然后右键单击并在上下文菜单中选择“两点间中点捕捉”。
命令提示：中间点的第一点：
- 单击“实体捕捉”工具栏上的“两点间中点捕捉”按钮（
- 指定第一个点
命令提示：中间点的第二点： - 指定第二点。
两点间的中点被捕捉。
使用平行实体捕捉
- 确保“实体捕捉跟踪”处于活动状态。
- 启动实体创建命令以创建线性实体（例如Line）。
- 指定实体的第一点。
该行动态显示。 - 请执行以下任一操作：
- 按住Shift键，然后右键单击并在上下文菜单中选择“平行捕捉”。
- 单击“实体捕捉”工具栏中的“平行捕捉工具”按钮（
）。
5. 将光标悬停在要与之平行绘制的实体上。
平行实体捕捉标记（
）显示在所选择的实体上。
等到出现一个小十字（+）表示该实体已被识别到。
6. 移动光标，以便放置或多或少地平行于所选实体的动态线。
从线的起点开始显示一条跟踪线。
7. 在跟踪线显示时，执行下列操作之一以指定第二点：
- 单击一个点。
- 输入所需的长度，然后按Enter。
- 使用第二个实体捕捉跟踪点，然后将光标移动到平行跟踪线和第二个实体捕捉跟踪线的交点。
几何关系

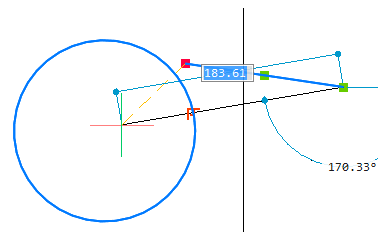

拖动直线、多段线、圆弧或圆的夹点时，将指示正在编辑的实体与其他直线、多段线、圆弧或圆相交或相邻的几何关系（垂直或相切）。当所拖动实体的当前位置在APERTURE系统变量定义的距离之内垂直或相切时，将显示一个捕捉标记，并高亮显示其他实体。此功能由GEOMRELATIONS系统变量控制。

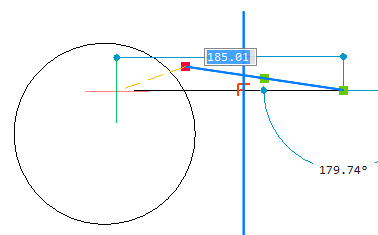

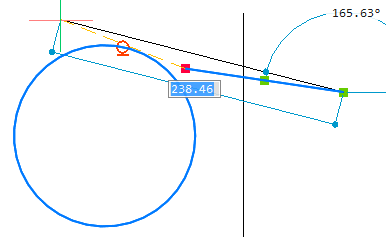

在下面的图像中，线的红色夹点被拖动。根据拖动的夹点的位置，该线几乎垂直于另一条线（顶部）或圆（中间）或与圆的切线（底部）。到达所需位置时单击。
