使用几何约束

命令：GEOMCONSTRAINT，GCCOINCIDENT，GCCOLLINEAR，GCCONCENTRIC，GCCENTER，GCEQUAL，GCFIX，GCHORIZONTAL，GCPARALLEL，GCPERPENDICULAR，GCSMOOTH，GCSYMMETRIC，GCTANGENT，GCVERTICAL

几何约束是几何图形各部分之间的非数字关系。

几何约束：

将几何实体两两关联在一起（重合，同心，共线，平行，垂直，相切，平滑，对称，相等）。
指定固定角度（水平，垂直）。
指定一个固定的位置（固定）。

将几何约束应用于实体时：

实体的位置根据所施加的约束进行调整。
实体旁边会显示一个图标，以指示所应用的约束。如果应用了多个几何约束，则图标将被连接到约束栏。
如果将SELECTIONPREVIEW系统变量设置为1或3，则将光标移到对其施加了约束的实体上时，光标旁边会显示一个蓝色约束标志符号（）。

在下面的图像中，三条线的端点和圆弧通过重合约束进行连接。圆和圆弧的中心点是同心的。两条线被迫与圆弧相切。一条线具有垂直约束（=平行于当前坐标系的Y轴），一条线具有水平约束（=平行于当前坐标系的X轴）

设置约束栏的显示

用于控制约束栏显示的工具位于“几何约束”工具栏上。
关闭并重新打开工程图时，约束栏是隐藏的。

设置选择实体的约束栏的显示

请执行以下任一操作：
- 单击“二维约束”或“几何约束”工具栏上的“显示/隐藏几何约束”工具按钮（）。
- 在“参数”菜单中选择“显示/隐藏几何约束”。
- 在命令栏中键入constraintbar。
命令提示：选择实体。
选择实体，然后右键单击或按Enter。
报告选定实体的数量。
命令提示：选择约束选项[显示/隐藏/重置] <显示>：

出现提示菜单：

3. 请执行以下任一操作：

按Enter键显示所选实体的约束栏。
在上下文菜单中选择“隐藏”或“显示”。
在命令栏中键入H或S，然后按Enter。

设置所有实体约束栏的显示

请执行以下任一操作：

单击“几何约束”工具栏上的“显示全部”工具按钮（）以显示所有约束栏。
单击工具栏“几何约束”上的“全部隐藏”工具按钮（）以隐藏所有约束栏。

备注	CONSTRAINTBARDISPLAY系统变量的值控制几何约束的可见性： 1：添加几何约束时显示约束栏。 2：选择约束实体时，显示隐藏的尺寸约束。

控制约束栏的位置

默认情况下，在实体的中点附近创建约束图示符栏，并在实体位置更改时保持在该相对位置。您可以将约束栏拖动到其他位置。然后，将保持这个新的相对位置，直到CONSTRAINTBAR命令的重置选项恢复约束栏的默认位置为止。

要重新放置约束栏：

将光标放在约束栏上。
按住鼠标左键移动约束栏。
在所需位置释放鼠标左键。

恢复约束栏的默认位置：

请执行以下任一操作：
- 单击“二维约束”或“几何约束”工具栏上的“显示/隐藏几何约束”工具按钮（）。
- 在“参数”菜单中选择“显示/隐藏几何约束”。
- 在命令栏中键入constraintbar。
命令提示：选择实体。
选择实体，然后右键单击或按Enter。
报告选定实体的数量。
命令提示：选择约束选项[显示/隐藏/重置] <显示>：

出现提示菜单：

3. 请执行以下任一操作：

在上下文菜单中选择“重置”。
在命令栏中键入R，然后按Enter。

使用约束栏

使用约束栏，您可以：

控制约束。
将光标移到约束图标上。
显示工具提示，指示约束类型（1）
关联实体高亮显示（2）
关联实体约束栏上的相应图标将亮显（3）
删除约束。
将光标移到约束图标上，然后单击鼠标右键。
点击删除。
删除约束，并从该约束栏和相应实体的约束栏中删除图标。
隐藏实体的约束栏。
移动光标到约束栏，然后单击“关闭”按钮。

删除约束

要删除单个约束，请执行以下操作：右键单击约束图标，然后单击“删除”按钮。

要删除选择集中的所有约束，请执行以下操作：

单击“ 2D约束”工具栏上的“删除2D约束”图标（）。
命令提示：选择实体以删除所有约束：
选择要从中删除约束的实体。
右键单击以停止选择实体，并从选择集中删除所有约束。

使用固定约束

固定几何约束（）将点或实体强制到固定位置。

如果将固定几何约束应用于线段或多段线线段，则线段或多段线线段的角度是固定的。端点仍然可以移动。
如果固定圆弧或圆，则中心点也将固定。

注意：建议将固定约束应用于设计中的重要几何特征。这样可以防止在编辑设计时几何图形意外移动。

使用重合约束

可以将重合的几何约束应用于两个点或一个点和一个实体。接受直线，多段线，样条曲线，射线和圆弧（圆形和椭圆形）的端点以及圆形，椭圆形和圆弧（圆形和椭圆形）的中心点。这些点可以与直线，多段线线段，圆或圆弧（圆形和椭圆形）重合（=位于实体上或实体的延伸上）。

图：直线端点和两个圆之间的重合约束。

如果实体的端点或中心点已经重合，GcCoincident命令的自动约束选项将自动应用重合约束到这样的点。

在点和实体之间应用重合约束：

单击2D约束工具栏上的重合工具按钮（）。
命令提示：选择第一个点或[实体/自动约束] <实体>：
显示提示菜单：
请执行以下任一操作：

按Enter键。
在提示菜单中选择“实体”。

命令提示：选择一个实体：

3. 选择实体。
实体突出显示。
命令提示：选择点或[多个]：

4. 捕捉到实体的端点或圆或圆弧的中心点。
所选点被强制位于所选实体（或其延伸）上。

注：如果您选择多个在步骤3中，您可以选择多个点。

点和实体之间重合约束的用法

通过在五边形顶点和圆之间应用重合约束，并在一侧和另一侧四个侧边之间应用相等约束，圆半径定义了五边形的大小。

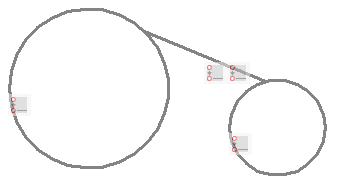

切线端点和圆之间的重合约束可防止切线延伸到切点之外。

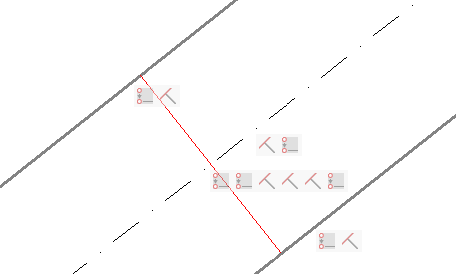

重合约束用于：

强制红线的端点位于粗线上；
强制红线的中点位于虚线上。

粗线和虚线与红线具有垂直约束。结果，虚线将始终位于两条粗线的中间。

使用水平和垂直约束

水平和垂直几何约束迫使两点、直线或多段线线段平行于当前坐标系的X轴（水平）或Y轴（垂直）。因此，这些约束条件可用于将线保持在固定角度，而不仅仅是水平或垂直。

将线约束到固定角度

将坐标系的X轴对准所需的角度。
- 在命令栏中键入UCS，然后按Enter。
- 在提示菜单中选择Z或键入Z，然后按Enter。
- 输入角度，然后按Enter。
单击“二维约束”工具栏上的“水平”工具按钮（）。
命令提示：选择一个实体或[两点] <两点>：
单击直线或多段线线段。
所选实体被约束为与当前UCS的X轴平行。
（可选项）还原WCS：在命令栏中键入UCS，然后按Enter键两次。

注意：在上述过程中，也可以使用“垂直”工具将实体约束为平行于当前UCS的Y轴。
