命令： DIMCONSTRAINT，DCALIGNED，DCANGULAR，DCCONVERT，DCDIAMETER，DCDISPLAY，水平，DCLINEAR，DCRADIUS，DCVERTICAL，DELCONSTRAINT
概述：几何尺寸可以通过尺寸约束来控制：
- 点之间的水平距离（1）。
- 点之间的垂直距离（2）。
- 点之间的距离或线段和多段线线段的长度（3）。
- 圆弧，圆和圆弧多段线段的半径（4）。
- 圆弧，圆和圆弧多段线段的直径（5）。
- 实体之间或点与实体之间的角度（6）。
注意：尺寸约束是使用当前尺寸样式创建的。
编辑尺寸约束
尺寸约束可以编辑：
- 使用DDEDIT命令
- 在属性栏中
- 在机械浏览器中
在属性栏中编辑尺寸约束。
- 选择尺寸约束。
实体的属性显示在“属性”栏中。 - 在“表达式”字段中键入一个新值或表达式，然后按Enter。“值”字段的读数将相应更改。
3.（可选）编辑名称字段。
4.（可选）编辑描述字段。
5.（可选）编辑文本旋转字段。
6. 按Esc键取消选择。
注意：同时选择多个尺寸约束以同时设置它们的值。

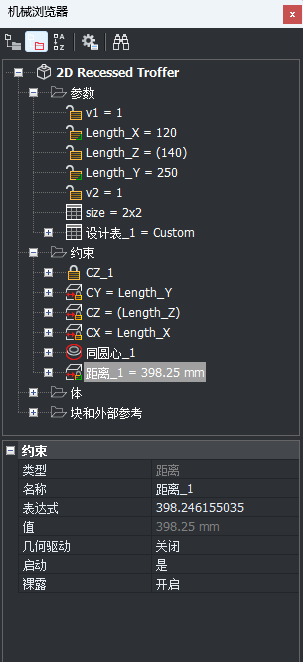

要在机械浏览器中编辑尺寸约束，请执行以下操作：
- 如果尚未打开，请打开机械浏览器。
- 选择一个参数。
所选参数的属性显示在机械浏览器的底部。 - （可选项）选择“名称”字段，然后键入一个新名称。
- （可选项）选择“表达式”字段，然后键入新值或表达式。
- （可选项）选择“描述”字段，然后键入新的描述。
- （可选项）设置“暴露”字段，该字段指定当使用BmInsert将图形插入到另一个图形中时是否显示参数。
选项包括：
- 自动：仅在不依赖于其他参数的情况下才公开该参数。
- ON =该参数始终处于暴露状态。
- OFF =该参数从不公开。
7. （可选项）设置“单位”属性：未定义，一维（线性），二维（平面）或3维（体积）。
选择该字段，然后单击向下箭头按钮并选择一个选项。
要编辑一个尺寸约束：
- 双击尺寸约束。
命令提示：_ddedit
显示“编辑文本”对话框。 - 在“文本”字段中键入一个新值，然后按Enter或单击“确定”按钮。
应用新值，并相应地重建几何图形。
要编辑多个尺寸约束，请执行以下操作：
- 在命令栏中键入ddedit或ed，然后按Enter。
命令提示：选择要修改的实体： - 单击尺寸约束。
显示“编辑文本”对话框。 - 在“文本”字段中键入一个新值，然后按Enter或单击“确定”按钮。
- （可选项）重复步骤2和3以编辑更多尺寸约束。
- 按Enter或右键单击以停止编辑尺寸约束。
所有已编辑的尺寸约束将同时更新。
几何图形将进行相应的重建。
设置尺寸约束的可见性
控制尺寸约束显示的工具位于“尺寸约束”工具栏上。
当工程图关闭并重新打开时，尺寸约束将被隐藏。
设置选定实体的尺寸约束显示
- 请执行以下任一操作：
- 单击2D约束或尺寸约束工具栏上的显示/隐藏尺寸约束工具按钮（
）。 - 在“参数”菜单中选择“显示/隐藏尺寸约束”。
- 在命令栏中键入dcdisplay。
命令提示：选择实体。
- 单击2D约束或尺寸约束工具栏上的显示/隐藏尺寸约束工具按钮（
- 选择实体，然后右键单击或按Enter。
报告选定实体的数量。
出现提示：输入选项[显示/隐藏] <显示>：
出现提示菜单：
3. 请执行以下任一操作：
- 按Enter键显示所选实体的尺寸约束。
- 在上下文菜单中选择“隐藏”或“显示”。
- 在命令栏中键入H或S，然后按Enter。
设置所有实体的尺寸约束可见性
请执行以下任一操作：
单击“尺寸约束”工具栏上的“显示全部”工具按钮（
），以显示所有实体的尺寸约束。单击“尺寸约束”工具栏上的“全部隐藏”工具按钮（
）以隐藏所有实体的尺寸约束。
备 注 | DYNCONSTRAINTMODE系统变量控制在选择实体时隐藏尺寸约束的可见性：
|
DYNCONSTRAINTMODE系统变量控制在选择受约束实体时隐藏尺寸约束的可见性。将鼠标悬停在具有尺寸约束的实体上时，如果将SELECTIONPREVIEW系统变量设置为1或3，则会显示蓝色约束标志符号（
）。
使用表达式定义尺寸约束
每个尺寸约束在创建时都会自动命名。
命名如下：
距离：d1，d2，d3，...
半径：rad1，rad2，rad3，...
直径：dia1，dia2，dia3，..
角度：ang1，ang2，ang3，..
约束的名称可用作数学表达式中的参数，以定义另一个尺寸约束。

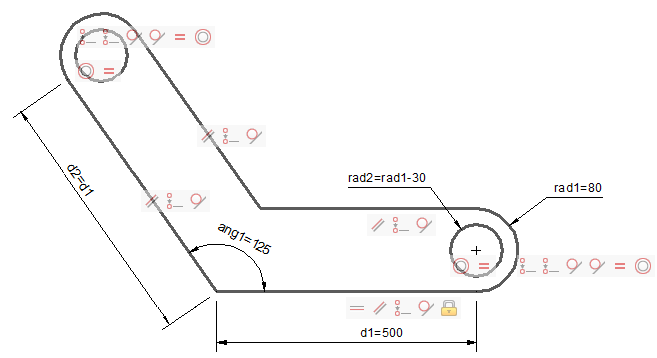

下面支架的尺寸通过RAD1半径，D1距离和ANG1角度的尺寸约束来控制。
孔的半径（rad2）和第二个支腿的长度（d2）由表达式定义。
几何约束强制第二个支腿及其孔的宽度等于第一个支腿。
创建一个新参数
- 在“机械浏览器”中选择零件名称或“参数” ，然后单击鼠标右键。显示上下文菜单。
- 在上下文菜单中选择“添加新参数”。

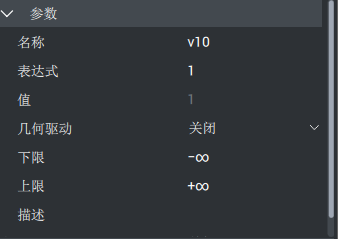

创建一个新参数。 - 编辑新参数的属性。
备 注 |
|
在表达式中使用运算符
表达式中可以使用以下运算符：
运算符 | 描述 |
+ | 加法 |
- | 减法或负数 |
* | 乘法 |
/ | 除法 |
^ | 求幂 |
％ | 模或余数运算符 表达式“ 5％2”的计算结果为1，因为5除以2所得的商为2，余数为1。 |
表达式根据标准数学规则的优先级进行求值：
- 括号内的表达式；最里面的优先。
- 标准运算符顺序：
- 指数
- 乘法与除法
- 加减与减法
- 同级运算符按从左到右进行。
在表达式中使用函数
表达式中可以使用以下函数：
函数 | 语法 |
余弦 | cos（表达式） |
正弦 | sin（表达式） |
正切 | tan（表达式） |
反余弦 | acos（表达式） |
反正弦 | asin（表达式） |
反正切 | atan（表达式） |
双曲余弦 | cosh（表达式） |
双曲正弦 | sinh（表达式） |
双曲正切 | tanh（表达式） |
弧双曲余弦 | acosh（表达式） |
弧双曲正弦 | asinh（表达式） |
弧双曲正切 | atanh（表达式） |
平方根 | sqrt（表达式） |
符号函数（-1,0,1） | sign（表达式） |
四舍五入到最接近的整数 | round（表达式） |
截断小数 | trunc（表达式） |
四舍五入 | floor（表达式） |
向上舍入 | ceil（表达式） |
绝对值 | abs（表达式） |
数组中最大的元素 | max（表达式1;表达式2）1 |
数组中最小的元素 | min（expression1; expression2）1 |
度到弧度 | d2r（表达式） |
弧度到度 | r2d（表达式） |
以e为底的对数 | ln（表达式） |
对数，底数 | 10 log（表达式） |
指数，以e为底 | exp（表达式） |
指数，以10为底 | exp10（表达式） |
幂函数 | pow（表达式1;表达式2）1 |
随机小数，0-1 | Random |
（1）使用系统上定义的列表分隔符：，（逗号）或；（分号）。
