“结构”面板显示工程图内容的结构树视图。
THCAD提供了三种配置结构树（CST）定义：
- 默认显示基于图层的结构。
- BIM显示基于BIM实体的结构。

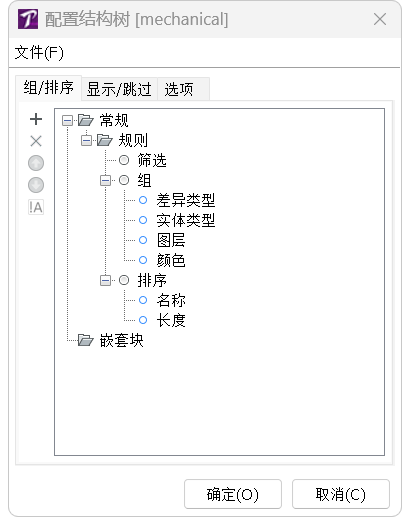

- 机械显示基于实体的结构。
单击汉堡菜单（
）选择一个定义。
在“结构”面板中，您可以：
- 单击展开（+）图标以展开节点。
- 单击折叠图标（-）折叠节点。
- 选择一个节点，右键单击并选择“全部展开”以展开所选节点的所有子节点。
选择工程图名称，然后使用此选项来展开整个树中的所有节点。 - 选择一个节点，单击鼠标右键，然后选择“全部折叠”以折叠所选节点的所有子节点。
选择工程图名称，然后使用此选项折叠整个树。 - 单击“结构”面板中的节点或实体，以在工程图中将其选中。

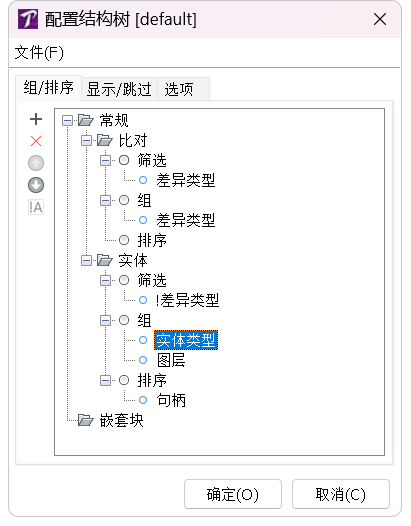

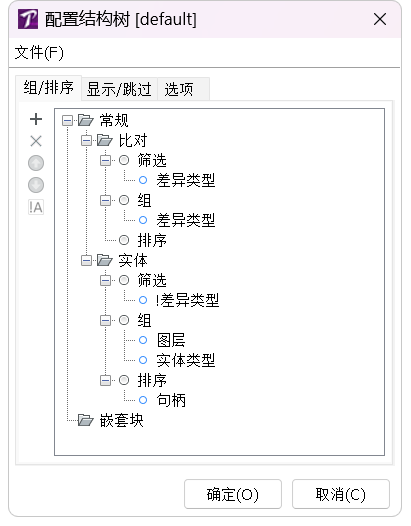

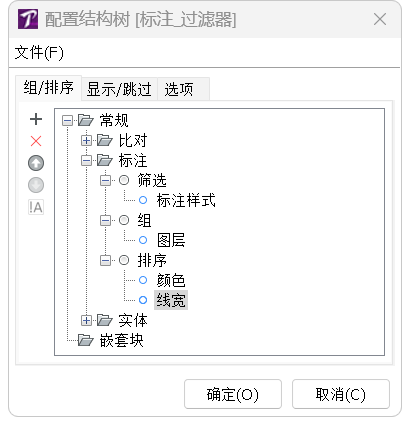

注意：这取决于“结构树”中的设置。要配置结构树，请右键单击“结构面板” >“配置”>“选项”。
按住Ctrl键可组成一个选择集。 - 右键单击以显示上下文菜单，该菜单允许：
- 显示：先前隐藏时显示选择。
- 隐藏：隐藏选择。
- 隔离：隔离选择，隐藏所有其余内容。
- 缩放：缩放到所选内容。
注意：选择工程图名称。接下来，右键单击并在上下文菜单中选择“显示”以显示整个图形，或者在“无选择对象Quad”菜单的“常规”选项卡中选择“显示实体”。
