建模的基本概念

导航

有用的捷径：

• 按住鼠标中键进行平移
• 按住换挡和鼠标中键来旋转
• 滚动鼠标滚轮来放大或缩小
• 单击“ LookFrom”小部件上的任意位置，以特定角度查看模型

突出显示vs选择

将鼠标悬停在一个对象上以突出显示，单击鼠标左键以选择该实体。不一定总是选择一个实体来执行操作，例如，您可以突出显示一个表面。这将触发Quad打开。您可以找到要在该表面上执行的命令，而不必先选择该表面。您一次只能突出显示一个实体。但是，您可以选择任意数量的实体。因此，突出显示功能在对一个实体执行操作时特别有用。

选择方式

实体具有不同的子实体：面和边。可以单独选择这些面或边缘以对其执行操作，例如，偏移边缘或拉伸面。使用Ctrl和Tab键选择这些子实体中的任何一个。

要遍历光标“下”的所有实体或子实体，请按Tab键，不要移动光标。这可以用来选择一个不可见的实体，因为它在另一个元素的后面。例如，要在下面的图像中选择前一个多维数据集的背面或第二个多维数据集的一个面，可以将光标保持在相同的位置，然后按Tab键以在不同的实体之间循环。

结合使用Ctrl和Tab键，您可以突出显示并选择任何实体类型或子实体类型。

选择窗口

使用选择窗口一次选择一个或多个元素。要使用选择窗口，请在模型区域中的任何空白处单击鼠标左键，然后移动光标直到窗口覆盖您要选择的所有内容。有两种类型的选择窗口：

• 从左到右创建窗口时，将出现蓝色选择窗口。该选择窗口将仅选择该选择窗口完全覆盖的元素。
• 从右到左创建窗口时，将显示绿色选择窗口。该选择窗口将选择与该窗口完全或部分相交的所有元素。

在此示例中，蓝色选择窗口将仅选择左侧的多维数据集，而绿色选择窗口将同时选择两个多维数据集。

默认情况下，选择窗口将仅选择整个元素（即，实体，线，折线，块等），而不选择子实体（例如，实体面或实体边缘）。

打Ctrl键一次选择窗口创建过程中，只选择实体面。窗口的选择模式将通过右下角的小图标指示：

打Ctrl键选择窗口创建过程中两次，只选择实边。窗口的选择模式将通过右下角的小图标指示：

边界与面孔

平面顶部的边界将被自动检测。边界可以由一组2D实体（直线，圆弧，圆形等）或在曲面顶部（例如，实体面）创建：

绿色标记的区域是自动检测到的边界。此边界可用于创建新实体，在现有实体中挤出孔，创建偏移量等等。

可以识别的另一个边界是多个实体具有接触面的位置：

绿色标记的区域是自动检测到的边界。要选择盒子的整个表面而不是此边界，请按Tab键在子实体之间循环，如前所述。

四边形和翻转技巧

突出显示一个实体时，在您的光标处会出现一个“工具栏”。这称为过渡技巧，包括：

• 突出显示或选择的内容的概述（在下面的示例中：“立体”）
• 此实体类型上一次使用的命令图标（在下面的示例中：“复制”）
• 一些相关的属性（在下面的示例中：颜色，图层和面积）

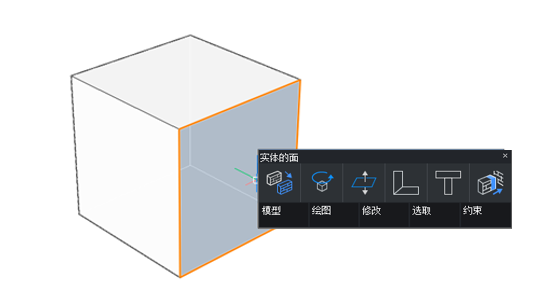

将光标移到该图标上（而不单击它），以展开工具栏。这个扩展的工具栏称为Quad。

图标的第一行显示此实体类型上最近使用的命令。请注意，Quad将适应您突出显示或选择的实体类型。它只会显示与所选实体类型相关的工具。它将显示用于实体的工具，而不是用于边，线或块参考的工具。

在图标行的下面是不同的选项卡。将光标悬停在这些选项卡之一上，以进一步扩展Quad。这将显示更多与所选实体类型相关的工具。

Quad也可以在选择集上调用。要对3个实体使用“复制”命令，您可以：

• 选择前两个实体并突出显示第三个实体以打开四边形
• 选择所有三个实体并将鼠标悬停在其中一个实体上以打开四边形
• 选择所有三个实体，然后单击鼠标右键以打开四边形

最后，要在未突出显示或选择任何内容时调用Quad ，只需右键单击建模画布上的空白区域以打开“ No-selection Quad”。

或者，使用屏幕顶部的命令行或工具栏来调用Quad。右下角带有小三角形的图标是可扩展的工具栏，其中包含类似的工具。按住鼠标左键稍长一些以展开这些工具栏。

练习基本概念

步骤：画一个盒子

1. 右键单击空白区域以打开“ No-Selection Quad”（无选择四边形），然后将光标移到图标上。
2. 在“模型”选项卡下，单击“框”图标
3. 提示您：设置框的角或[居中]：
   键入0,0,0并按Enter

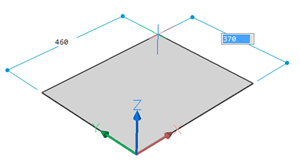

4. 将显示两个动态尺寸，它们控制盒子的长度和宽度（参见图片）。以蓝色突出显示的动态尺寸是有效尺寸。



5. 键入一个值1000，然后按Tab键切换到另一个动态尺寸。
   请注意，第一个尺寸现在以粉红色突出显示。这表示已输入一个值，并且此值现在已锁定在此动态尺寸上。



6. 输入1000的值，然后按Enter键。或再次按Tab键以切换回第一个动态尺寸
7. 出现一个动态尺寸，该尺寸控制盒子的高度。输入1000的值，然后按Enter键。



程序：操作脸部

1. 将光标移到框的侧面，直到突出显示
2. 将光标移到该图标上以打开Quad。
3. 在四边形的“模型”选项卡下，单击“ PUSHPULL”图标。



4. 在动态尺寸标注框中输入一个值，然后按Enter键或在此面的新位置上单击鼠标左键。

步骤：操纵多张面孔

1. 左键单击以选择框的侧面。
2. 选择框的顶面。
3. 选中两个面后，右键单击画布中空白处的任意位置以打开四边形。
4. 在“模型”选项卡下，单击“ PUSHPULL”图标。



5. 现在，两个面都将被推入或拉出相同的距离。
6. 输入一个值，然后按Enter键或单击鼠标左键。

步骤：复制一个实体

1. 按住Ctrl键，然后将鼠标悬停在框的其中之一上以突出显示框。
2. 要打开四边形，请将光标移到该图标上。在“修改”选项卡下，单击“复制”图标



3. 提示您输入基点。左键单击该框的一个角。
4. 提示您输入第二点。左键单击想要框副本的位置。
5. 您可以继续放置副本，或者按Enter或Esc键退出命令。

过程：操纵边缘

1. 按住Ctrl键并将鼠标悬停在框的边缘之一上以突出显示边缘。
2. 在“模型”选项卡下的“四边形”中，单击“填充”图标



3. 输入圆角半径，然后按Enter。

过程：操纵多个边缘

1. 按Ctrl + Z撤消圆角操作。
2. 在整个框周围创建一个选择窗口，然后按两次Ctrl键，直到出现一个表示“边缘选择”的小图标。



3. 现在，您应该已经选择了盒子的所有12条边。在“模型”选项卡下的“四边形”中，单击“填充”图标。
4. 输入圆角半径，然后按Enter。
