命令：BimSection
概述：在本课程中，您将学习如何使用BimSection的Reflected ceiling选项来生成反射天花板计划。
关于
反射的天花板平面图显示了天花板的镜像。这些对于显示天花板上的灯光和其他装置的布局很有用。为了生成反射的天花板平面图，将创建一个截面。此部分显示了部分边界上方的建筑物部分。
有关此命令的更多信息，请访问“命令参考”文章BimSection。
创建一个反映天花板的计划
选择反射天花板计划从色带Ø [R进入BimSection进入命令行，然后[R选择反射天花板选项。
提示您：选择一个放置点部分：
选择天花板或与天花板平行的平面。

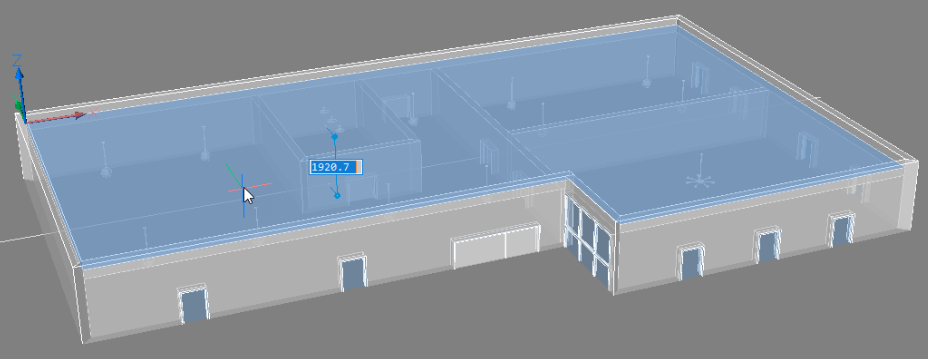

提示您：指定距离：
请执行以下任一操作：
- 在动态尺寸字段中输入一个值，以使截面从初始位置偏移。
- 当剖面位于所需位置时，单击鼠标左键。

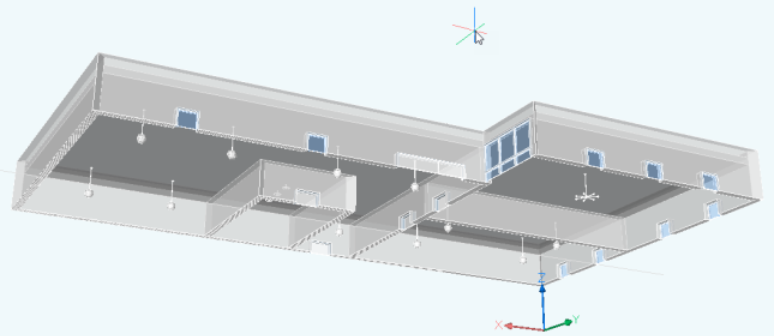

现在已经定义了反射天花板部分。若要将鼠标悬停在该部分上，然后从Quad中选择Clipdisplay。

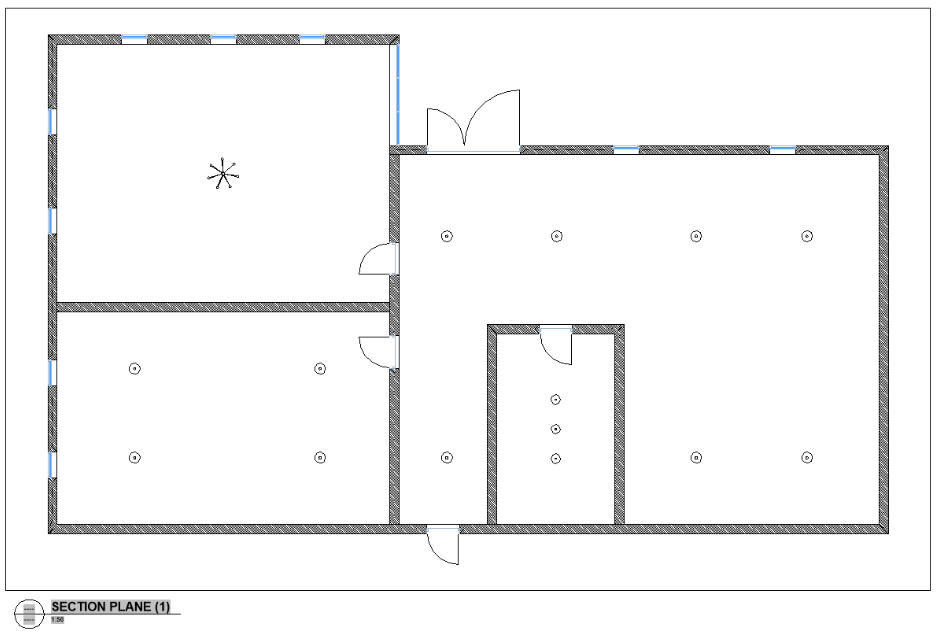

要在图纸上生成反射的天花板平面图，请将鼠标悬停在模型的截面上，然后从“四边形”中选择“生成截面”。
要打开截面结果，请单击“打开模型”。图纸被保存到包含模型图纸的文件夹中。
如果您需要更多有关生成图形的帮助，请访问“生成图形”页面。
如果要注释工程图，请参见如何添加标签和线性尺寸。
