命令：BimPropagateLinear
关于
BimPropagateLinear是五种Propagate口味之一。它可用于复制两个或多个线性实体之间的详细连接。常见的示例是柱梁连接或柱板连接。有关传播的一般原理的更深入的说明，请阅读关于传播的这篇文章。
有关此命令的更多信息，请访问“命令参考”文章BimPropagateLinear。
过程：传播柱梁连接

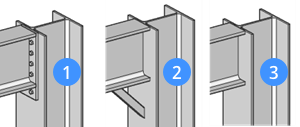

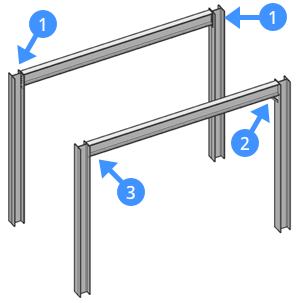

考虑以下四柱两梁的情况。其中两个连接的设计是通过柱法兰（1）穿过板和螺栓。一种连接已设计为带有对角线部件，以提高旋转刚度（2）。最后一个连接尚未设计（3）。
现在，我们可以使用Propagate Linear将其中一个细节复制到其他位置。在此示例中，我们将连接2复制到所有四个位置。
我们将启动BimPropagateLinear。提示您：
选择形成连接的线性或平面参考实体。连接细节将复制到相似的实体。[选择选项（？）]：至少一个应该是线性的。
选择由对角线成员连接的柱和梁，然后按Enter。提示您：
可选。选择要复制的细节对象（实体，块参考，面，边等），作为连接的一部分。[选择选项（？）]：选择对角线成员，然后按Enter。将创建一个详细体积，该体积完全包含对角线构件以及圆柱和梁的各个部分。
提示您：
蓝色：要复制的详细信息区域。紫色：参考接触面积。接受？[是，复制为块/是，普通复制/否/先膨胀/将详细信息/保存详细信息保存到库] <是，复制为块>：您可以选择将此详细信息传播为一个块，以使文件更小且更易于管理，也可以作为副本传播。在这种情况下，无需夸大细节。有关充气的更多信息，请阅读Propagate上的文章。选择“否”将退出命令。
按Enter接受。现在，BimPropagateLinear会在整个图形中扫描相似的位置。完成此操作后，视图将缩小以显示所有可能的位置。每个建议都会突出显示，并显示一个小部件：
提示您：
单击对勾，接受或拒绝建议。然后[应用/取消] <应用>：
绿色的复选标记表示按Enter键时将应用此建议。问号表示由于多种可能原因之一，它将不被应用。将鼠标悬停在小部件上将显示更多信息。在这种情况下，它说“检测到现有详细信息。建议将不适用。点击更改。” 我们想用该对角线部件替换螺栓连接，因此我们单击了两个蓝色小部件，因此它们变成了绿色的选中标记。
如果现在按Enter，则所有连接都应替换为对角线成员。
