结构浏览器

命令：StructurePanel

概述：在本课程中，您将学习如何在结构树中组织实体，然后在“结构浏览器”中查看它们。

课程目标

完成本课程后，您将能够：

• 配置结构树。
• 在结构浏览器中查询。
• 创建一个新的配置文件。
• 在结构浏览器中过滤，分组和排序实体。

关于

结构浏览器是一个交互式树，用于显示当前模型中的实体。使用“结构浏览器”上的可配置结构树，可以按照您想要查看元素的方式来组织BIM模型。配置树后，可以轻松地将此结构化树另存为.cst文件。默认情况下，.cst文件存储在“支持文件夹”中。

将光标放在工具栏或功能区面板上，然后单击鼠标右键，然后在上下文菜单中选择“结构”。

或在命令栏中键入structurepanel，然后按Enter。

过程：使用结构浏览器

1. 打开结构浏览器。
   默认情况下，结构浏览器显示在屏幕的左侧。面板顶部有一个搜索字段（1）。
2. 单击水平条纹按钮（2）将配置文件加载到列表中。单击“选择配置...”以选择一个.cst文件，该文件指定一个配置（3）。当前配置显示在左侧。根据所选文件，BIM模型将以树形结构组织。
3. 单击节点的展开/折叠图标（4）以展开或折叠该节点。右键单击组名称以选择“全部展开”或“全部折叠”，然后一次展开或折叠所有子节点。
   您可以通过右键单击所选名称（5）在模型空间中显示，隐藏或隔离在结构浏览器中选择的实体。
   该上下文菜单还提供您缩放（6）到模型中的特定实体。

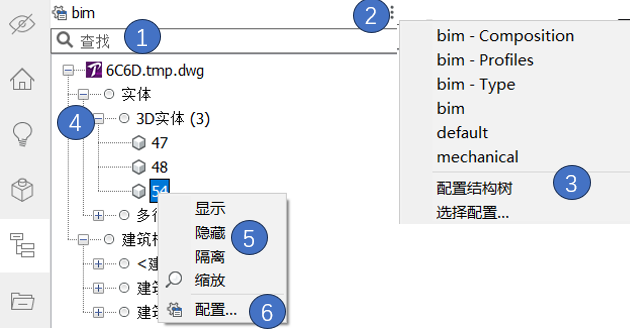

   下图显示了结构浏览器。

过程：在结构浏览器中查询

1. 在结构浏览器顶部的“搜索”字段中键入内容将发出一个简单的文本搜索：例如，如果您在搜索字段中键入“ wall”并按Enter，则结构浏览器将被过滤为名称中带有“ wall”的所有内容，包括墙壁和幕墙。
2. 文本搜索对于快速搜索很有用，但是使用表达式可以进行更强大的查询。
3. 如果输入$ type = wall并按Enter，则表达式以$ Eg开头，浏览器将针对BIM type = wall的实体进行过滤。因此，使用此表达式，幕墙不再出现在浏览器中。
4. 表达式可以更复杂，例如对多个属性进行过滤。例如，您可以输入$ type = wall并且height> 5000以过滤高度超过5000 mm的所有墙壁。
5. 可以使用方括号嵌套逻辑表达式：$ type = wall和（高度> 5000或高度<4000）。




过程：管理树结构

“结构”浏览器的树结构以图形形式表示规则的层次结构集。每个规则都有一个过滤器属性，一个分组属性和一个排序属性。在“结构浏览器”中组织属性可以提高项目的性能，同时还能查询实体。如果您的BIM模型有树，则可以跨其建筑元素类型，建筑物，故事等建立层次结构。您可以使用该层次结构来管理数据显示各个级别的属性。

执行以下操作以配置树结构：

1. 在“结构浏览器”中右键单击工程图的名称，然后在上下文菜单中选择“配置”。
   显示“配置结构树（7）”对话框。

1. 在结构树中选择任何现有规则，然后单击“添加”图标（8）或右键单击并在显示的上下文菜单中选择“添加规则”。此菜单还可用于删除和重命名现有规则。
   新规则将添加到先前选择的规则下方。通过单击其名称字段（9），为新创建的规则键入新名称。

1. 选择规则的“组（10）”节点，然后使用“添加”图标或右键单击并在上下文菜单中选择“添加组属性”（11）。
   将显示“选择属性”对话框。在列表中选择要用于将“规则”设置中的属性分组的属性。然后，单击确定按钮。新属性将添加到“组”节点。
   如果使用“过滤器”节点添加属性，则所选属性将添加到该节点中。

1. 要在树中移动项目，请选择该项目，然后单击上移（12）或下移（13）

1. 选择“显示/跳过（14）”选项卡以对实体类型进行排序或在“结构浏览器”中排除它们。

1. 选择选项（15）选项卡以使用结构树在模型中设置实体动作。您可以在此处指定是否在“结构浏览器”中选择实体也选择模型空间中的实体。

1. 执行以下操作之一保存配置的树：
   • 单击确定（16）按钮。
   • 单击对话框中的文件（17）菜单，然后选择列表中的可用选项之一（18）。

   下图显示了“配置结构树”对话框。



   打开（19）	打开文件对话框以选择另一个.cst配置文件。
   保存（20）	保存当前配置并保持文件对话框打开。
   另存为（21）	使用其他名称保存当前配置，并保持打开文件对话框。

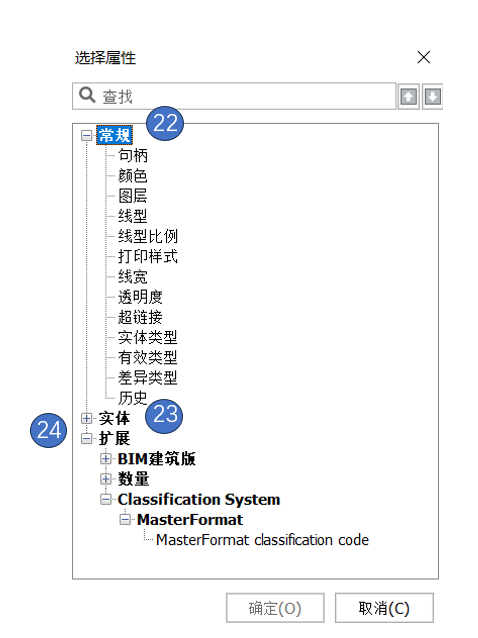

   下图显示了“选择属性”对话框。



   一般（22）	包含常规属性。
   实体（23）	包含各种类型的实体属性。
   扩展（24）	包含BIM和数量扩展的各种类型的属性。

过程：使用定制属性管理树结构

可以使用GUI在“选择属性”对话框中添加用户定义/自定义属性。选择属性对话框提供了基于当前工作空间的工程图动态属性列表。
请注意，通过选择属性对话框，可以将自定义属性用于对树结构进行分组。

执行以下操作以使用现有的自定义属性对树结构进行分组：

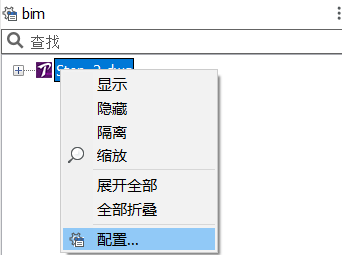

1. 在“结构浏览器”中右键单击工程图的名称，然后在上下文菜单中选择“配置（25）”。



   显示“配置结构树”对话框。

1. 选择规则的“组”节点，然后单击“添加规则”或“属性”（）图标。
   或右键单击“组”节点，然后在上下文菜单中选择“添加组属性”。
   显示“选择属性”对话框（选择属性对话框，请参见下图）。
   如果您具有自定义属性，则这些属性将显示在扩展名（26）下并按其名称空间分组。

1. 单击节点的展开/折叠图标以展开和折叠该节点。
   下图显示了“选择属性”对话框中的IFC 2X3（27）和用户（28）命名空间。例如，展开用户名称空间以显示此节点中的属性集（29）和属性（30）。



1. 在树结构中选择用于分组的属性，然后按OK。

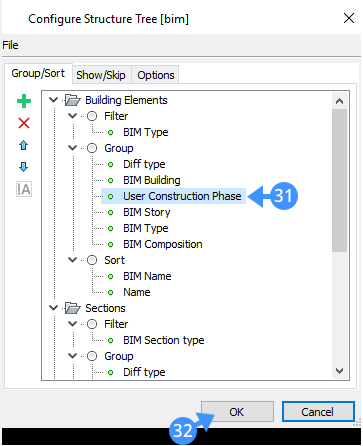

   该属性已添加（31）到组节点。
2. 按确定（32）以使用该属性在“结构浏览器”中对实体进行分组。
