空间位置

命令：BimAttachSpatialLocation，BimSpatialLocations

概述：在本课程中，您将学习如何创建空间位置并将其分配给建筑元素。

课程目标

完成本课程后，您将能够：

• 使用建筑物和故事管理器创建空间位置。

• 设置有关建筑物元素的建筑物和故事信息。

• 编辑现有的空间位置。

关于BimSpatialLocations

空间位置使您可以在项目中指定建筑物及其故事。BIM模型文件可以包含一个站点和多个建筑物，而一个建筑物可以包含多个故事。当实体在项目中被分类为建筑元素时，这些分类的实体具有建筑和故事属性。BIM模型中的每个建筑元素都位于特定建筑物内的特定故事中。

有关此命令的更多信息，请访问“命令参考”文章BimSpatialLocations。

过程：为建筑物元素分配建筑物和故事

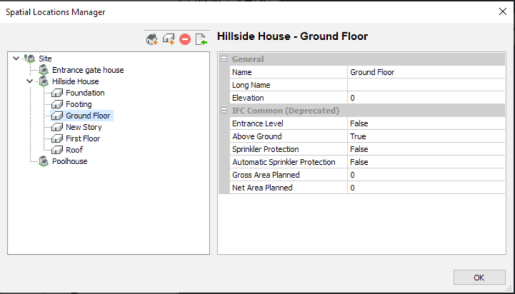

1. 启动BimSpatialLocations命令。
2. 单击“新建建筑物”图标（）将新建筑物添加到模型中。
3. 填写属性网格以指定现有属性的新名称或值。
4. 单击“新故事”图标（），以在所选建筑物中添加新故事。
5. 填写属性网格以指定现有属性的新名称或值。
6. （可选） 单击“删除”图标（）删除选定的建筑物或故事。
7. （可选）单击“导入空间位置”按钮（），以从.txt文件导入空间位置。



8. 在绘图区域中选择建筑物元素，以将它们与适当的空间位置相关联。
   所选建筑元素的属性显示在“属性”面板中。

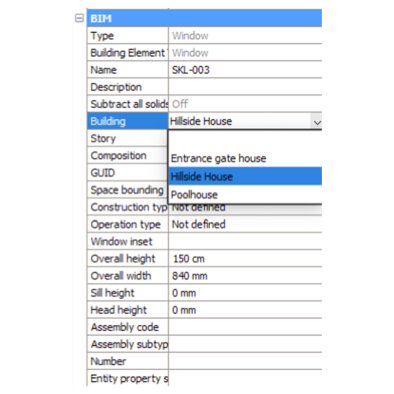

9. 执行以下操作，将建筑物和故事分配给这些建筑物元素：

   • 在“属性面板”中展开“ BIM”部分。
   • 单击建筑物字段，然后使用箭头选择建筑物。
   • 单击“故事”字段，然后使用箭头选择一个故事。
     建筑元素与选定的建筑和故事相关联。

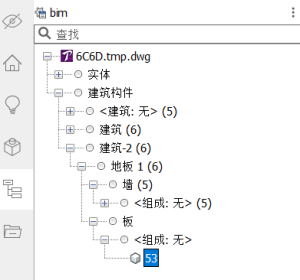

在结构浏览器中查看空间位置

该结构的浏览器允许查看所有实体的图形中。默认情况下，建筑元素的结构以特定形式组织。建筑元素分别按建筑，故事，BIM类型和组成进行分组。可以完全配置此组织。

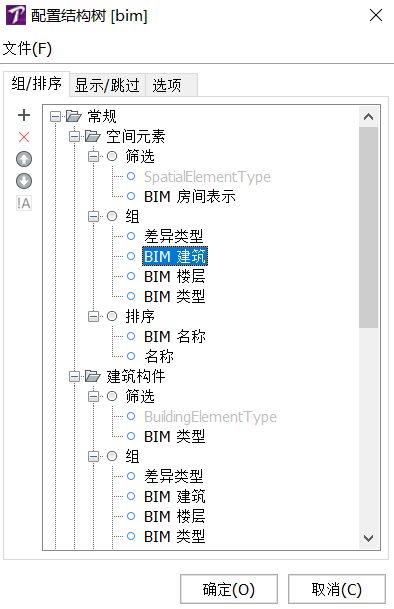

在结构浏览器中单击鼠标右键，然后单击“配置”，将打开一个新窗口。
有关更多信息，请参见StructurePanel命令。

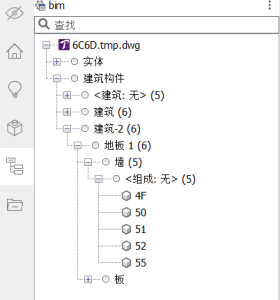

如果结构浏览器中没有BIM建筑物或BIM故事，则可以手动添加它们。
有关更多信息，请参见结构面板。

关于BimAttachSpatialLocation

可以使用BimSpace命令来分配新的空间。由于空间还没有空间位置，因此并不总是将其分配给相应的建筑物。使用BimAttachSpatialLocation命令将空间位置分配给空间。

有关此命令的更多信息，请访问“命令参考”文章BimAttachSpatialLocation。

过程：附加空间位置

1. 启动BimAttachSpatialLocations命令。

2. 提示您：输入位置编号或[自动附加位置/取消附加当前位置]：
   按A可以将空间自动附加到相应的建筑物和楼层。

3. 选择要更新的空格，然后按Enter。

4. （可选）按U取消附加空间位置。
