命令：DataExtraction，BIMSectionUpdate，BIMSectionOpen
概述： BIM项目浏览器使您可以轻松浏览整个项目。模型，剖面，图纸和明细表。
项目浏览器面板

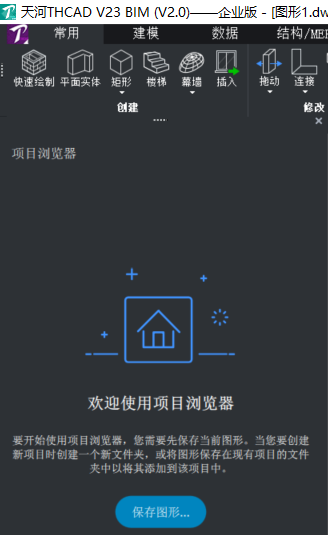

您可以在屏幕左侧找到“项目浏览器”面板。
注意：如果项目浏览器未在面板中显示，请在面板中单击鼠标右键，然后选择“面板”>“ BIM项目浏览器”。
创建一个BIM项目
要创建BIM项目，必须选择一个或多个模型图。
项目
- 在项目浏览器中单击创建项目...按钮。出现一个对话框。
- （可选）单击“路径”列表按钮，然后选择一个父文件夹。
- （可选）在“名称”字段中键入一个名称（默认名称是父母文件夹的名称）。
图纸集
单击图纸集选项卡。输入项目图纸集的名称（默认名称为project.dst）。
楷模
单击模型选项卡。在此，显示所选父文件夹（和子文件夹）中的文件。检查要合并到工程图中的所有模型。
项目库
项目库可以是外部的，也可以是嵌入式的。共享项目库意味着您可以在不同的图形上使用相同的库，这称为外部库。共享库存储在扩展名为 .bsyslib 的外部 BIM 数据库文件中。嵌入库将项目库存储在图形文件中。
创建外部库:
注意: 默认是嵌入库。
- Go to the Library tab. Enter a name for the Project library (the default name is project.bsyslib).
- Click OK to display the Sheetset Setup dialog box.
Sheetset Setup
Sheetset: Shows the path of the sheetset file.
模板：显示当前模板的路径。单击浏览（
）更改模板。
布局：选择将生成部分结果的布局（不同的纸张尺寸）。
- “部分”选项卡列出了所有部分。对于“当前目标”字段为空的每个节，都会生成一个视口和一个图纸视图。
- 单击图纸以预览每个图纸（在选定的布局内）。
注意：当视口大于布局时，它将显示为红色。
- Click the Configuration tab. Slowly double-click (or click and hit Space/Enter) to change the properties. Under Sheets Folder you can change the name of the folder where the sheets will be stored.
- Click Create Sheets. An overview of the project displays and the sheets are generated.
Note: The drawings with an orange fill circle icon are out of date. Right-click on them and select Update to match changes in the models included in the project.
Editing a project
Click on the Menu button (
). A dialog box displays:
- Refresh: Refreshes the Project Browser to match changes in the model.
- Project Setup...: Opens the Project Setup dialog box.
- 图纸集设置...：打开“图纸集设置”对话框。
- 启用后台更新：自动计算部分结果（不会中断用户工作流程）。为各节分配了一种颜色；排队：蓝色，过时：红色，进行中：绿色。
创建时间表
在项目浏览器中工作
右键单击BIM项目浏览器中的项目以显示上下文菜单。
栏目
- 截面属性…：打开“截面属性”对话框。
- 选择截面图元：在项目模型图中选择截面图元。
- 重命名：重命名节实体。
- 更新：重新计算节结果。
- 显示横断面结果：在相应的图纸中显示横断面结果，并放大其视口。（如果尚未打开，则将打开图形。）
日程安排
- 时间表属性…：打开“时间表属性”对话框。
- 重命名：重命名时间表
- 更新：修改了模型文件中的源数据后，重新计算计划内容。
- 显示时间表：在生成的图形中显示时间表。（如果尚未打开，则将打开图形。）
- 删除...：显示一个对话框：
床单
- 图纸集属性...：
- 图纸集设置...：打开“图纸集设置”对话框。
- 添加子集：在图纸选项卡中添加一个子集。
- 添加工作表...：在“工作表”选项卡的子集中添加新工作表。
- 图纸集选项...：在“设置”对话框中打开“图纸集”选项卡。
图纸视图
- 视图属性…：打开“图纸视图属性”对话框。
- 显示视图：显示相应的结果并放大其视口。
- 更新：更新图纸视图=为相关的BIM部分执行BimSectionUpdate命令。
- 删除视图/结果：从相应的工作表中删除视图和结果。
模型图
当前打开的模型的上下文菜单：
当前关闭的模型的上下文菜单：
- 模型属性...：打开“模型属性”对话框。
- 关闭/打开工程图：关闭或打开模型。
- 从模型列表中删除：从工程模型图纸中删除图纸。
