命令：BLMaterials
概述：在本课程中，您将学习如何制作和编辑材料。
课程目标
在物理材料对话框，您可以：
- 创建新材料
- 编辑资料
- 在项目数据库和图书馆数据库之间复制资料
- 创建单层合成
- 删除资料
打开物理材料编辑器
请执行以下任一操作：
- 启动BLMATERIALS命令。

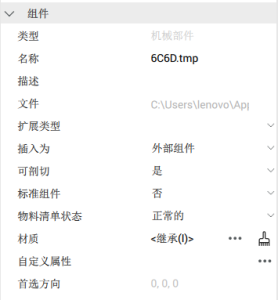

- 在机械浏览器中单击组件的材料属性的浏览按钮（
）。
创建物理材料
您可以在“项目”或“库”数据库中创建物理材料。
您可以从头开始创建新材料，也可以从现有材料中复制它们。
从头开始创建物理材料
在“在项目中”或“在库中”材料列表中选择一种材料。
请执行以下任一操作：
单击“物理材料”对话框上的“新材料”按钮（
）。右键单击并在上下文菜单中选择“新材料”。
名为“新建”的材料将添加到所选数据库中。现在您可以编辑新材料。
添加物理材料作为现有材料的副本
在“在项目中”或“在库中”材料列表中选择一种材料。
请执行下列操作：
右键单击要复制的材料，然后在上下文菜单中选择“复制”。
在所选数据库中添加了名为<existing_material> -2的材料。
- 调整材料的副本。
编辑实物资料
物理材料定义的各种设置在“物理材料”对话框的三个选项卡下分为三组：
身份：材料的名称，类别和说明。
外观：组成该成分的BIM材料层。
属性：建筑材料的属性，例如成本，制造商，厚度...
在“物理材料”对话框的“在项目中”或“在库中”列表中选择要编辑的材料。
身份标签页
键入一个名称为材料。
从下拉列表中选择一个班级*。
（可选）输入描述。
*单击浏览按钮（

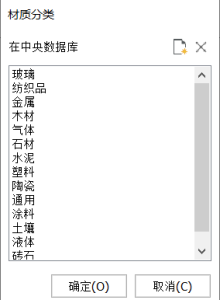

）打开“材料类别”对话框，您可以在其中创建新的材料类别。

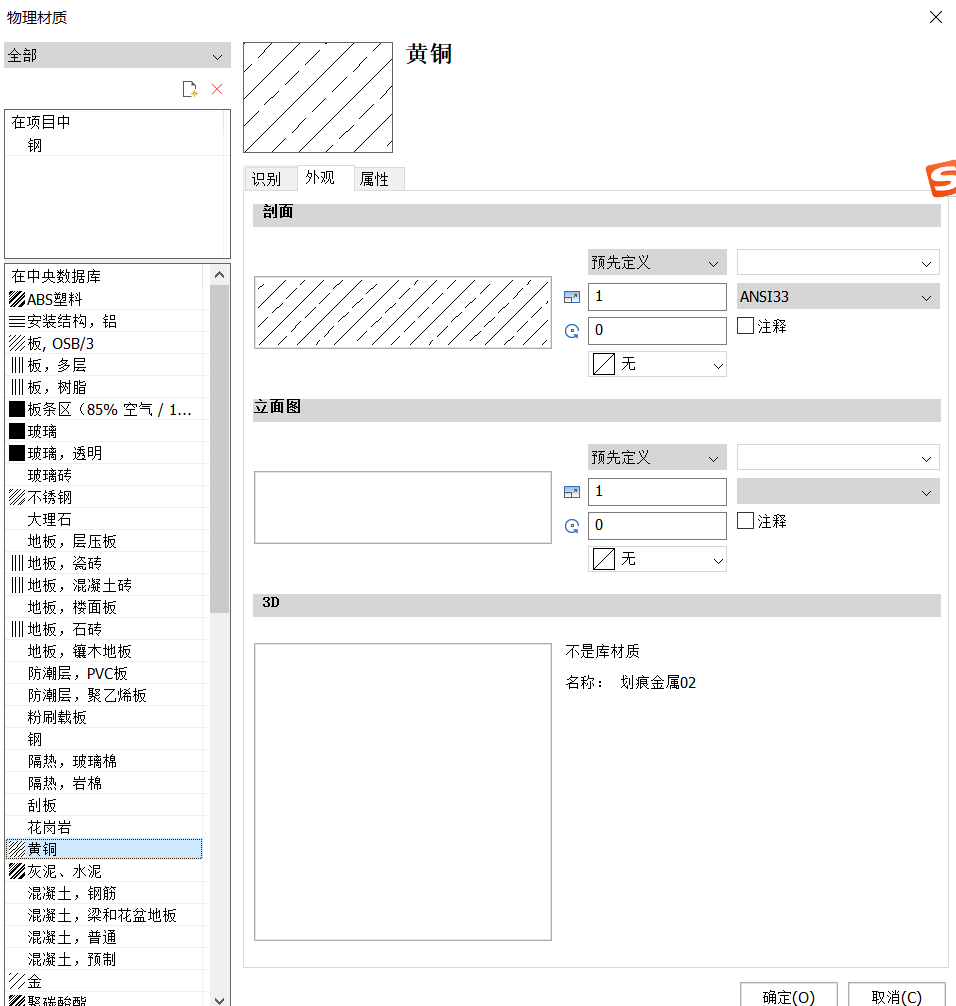

外观标签页
栏目设置
“剖面”设置定义剖面边界线的阴影线。
Click the Hatch Type button and select the type of the hatch: None, Solid, Linear, Predefined or Custom.
Do one of the following to select a predefined or custom hatch pattern:
- Click the Hatch preview and select the pattern in the Hatch Pattern dialog box.
- Click the Hatch Pattern Name button and select the pattern in the list.
Define the Scale.
The final pattern scale in a section is the product of the Scale setting of the physical material and the value of the Scale property of the BIM section. As a result, the printed scale of the hatch pattern is independent of the section plane scale.
Set the Rotation angle.
In the Layer field, either type a name or click the arrow button and select a layer in the list.
- Optionally, check the Annotative option.
Elevation settings
The Elevation settings define the surface hatching of the section background.
See Section settings above, except for the Scale setting. The elevation hatch is independent of the Scale property of the BIM section.
3D settings
The 3D settings define the rendering material.
Double-click the preview image and select a material in the Select Render Material dialog box.
Properties tab page
- 编辑标签字段：标签用逗号分隔。
标签区分大小写。
单击浏览按钮（
）以打开“标签”对话框。
单击“新建项目”按钮（
）在列表底部添加一个新标签。在列表中选择一个标签，然后单击工具按钮：
：编辑所选标签
：删除标签
：向上移动标签
：向下移动标签
（可选）展开“信息”属性，并填写必填字段。
（可选）展开“物理特性”并指定材料的物理特性。
展开BIM属性。
联合截面：选择“是”以除去该材料的不同实体之间的截面中的连接线。选择“否”以保留连接线。
- 联合高程（Union Elevation）：选择“是”（Yes）以除去此材料的不同实体之间的高程连接线。选择“否”以保留连接线。
从下拉列表中选择一个功能。
可变厚度：选择“是”以允许可变厚度。选择“否”以不允许厚度变化。
在“厚度”字段中输入默认厚度。
单击确定。
在项目数据库和图书馆数据库之间复制资料
在源数据库中选择材料。
按住Ctrl键可以选择多种材料。
将材料拖到目标数据库。
选择集被复制。

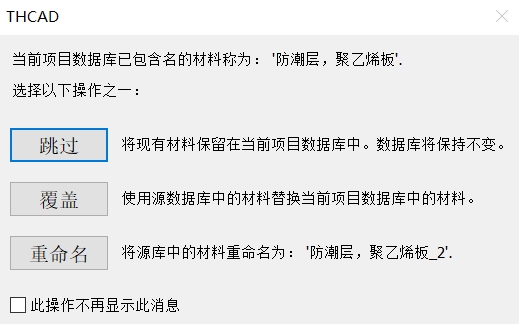

如果目标数据库中已经存在一种或多种材料，则会显示一个警告框：
单击适当的按钮以覆盖，复制或跳过现有材料。
如果选择了“在此操作中应用于所有物料”选项，则该选项将应用于所有现有物料。重复的材料在其名称上添加了索引号。
删除物理材料
在“物理材料”对话框上，在“项目”或“库”数据库中选择材料。
点击删除。
注意：您不能删除合成或机械零部件中使用的材料。
