命令： BIMSetLoadBearingDirection
概述：在本课程中，您将学习在BIM模型中指定平板的承重方向。
课程目标
完成本课程后，您将能够：
- 定义模型中的平板是否具有0、1或2个承载方向。
- 更改楼板的承重方向。
- 使用BIMTAG在2D工程图中添加承重箭头。
关于BIMSetLoadBearingDirection
在THCAD BIM中，可以使用BIMSetLoadBearingDirection命令为平板定义0、1或2个承重方向。
在3D模型中定义了承重方向之后，您可以使用BIMTAG命令的“手动”选项在平面图中指示承重方向。
指定载荷的轴承方向
BIMSetLoadBearingDirection命令只能处理被分类为BIM平板的实体。使用BIMIFY或BIMCLASSIFY命令将实体分类为BIM平板。
启动BimSetLoadBearingDirection命令。
提示您： 选择一个平板
单击平板。设置平面截面的“剪辑显示”属性以选择平板可能会有所帮助。
小部件将显示在平板的中心。
- 重复单击窗口小部件。按Enter或单击鼠标右键以确认承重方向。

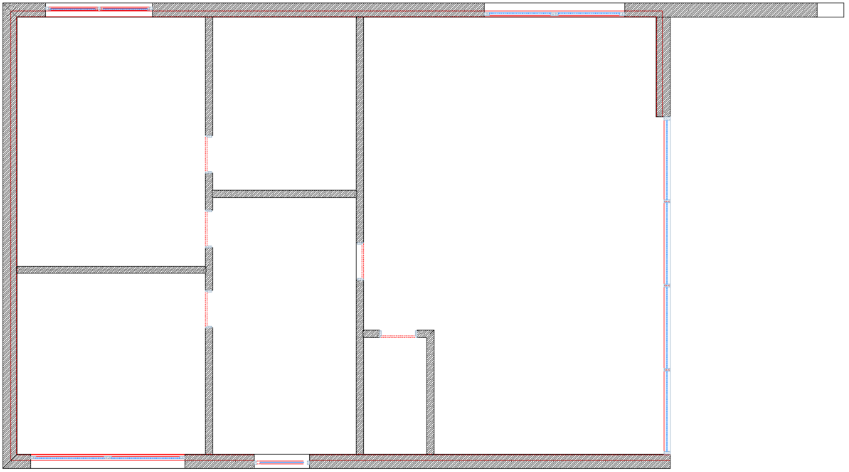

在计划部分中添加承载符号
- 在计划部分中插入承重标签时，需要选择一条由平板生成的线。由于平板通常与墙重叠，因此您需要将BIM节实体的“隐藏线/显示”属性设置为是。
接下来，执行计划部分的BIMSECTIONUPDATE命令。 - 打开计划部分。
- 启动BIMTAG命令。
选择手动选项。 - 选择更改标签类型选项。
- 选择“承重方向”标签类型。
- 单击平板边缘上的一个点。
显示标签，该标签附在光标上。 - 单击以放置标签。
