命令：BimProperties
概述：在本课程中，您将学习如何在属性集中组织属性并将其分配给建筑元素。
课程目标
完成本课程后，您将能够：
- 创建，编辑和删除属性和属性集。
- 将自定义的属性集分配给所需的建筑元素。
- 指定自定义属性的值。
关于
THCAD提供了一种在单个命令中将自己的属性分配给所需建筑元素的方法。这称为分配自定义属性。该方法首先创建一个自定义属性集，然后将其分配给要应用该属性集的建筑元素。该方法由BIMPROPERTIES命令执行，该命令使您可以创建，编辑和删除对话框中设置的自定义属性。此对话框还允许您将属性添加到当前选定的属性集。需要注意的重要一点是，这些自定义属性也包含在IFC导出中。
有关此命令的更多信息，请访问“命令参考”文章BimProperties。
要了解有关创建用户定义的数量定义的更多信息，请访问“定制BIM数量的过程”文章。
使用BIM属性对话框
- 通过在命令行中键入BimProperties，打开“ BIM属性”对话框。
显示对话框，用于指定和编辑BIM项目的属性。
下图显示了该对话框。
（1）命名空间
命名空间中的Groups属性集。
（2）IFC 2X3命名空间
显示IFC2x3属性。
（3）数量名称空间
显示一些硬编码的数量（注意：这些已被弃用，并已被IFC2x3名称空间中的Quantities取代）。
（4）用户名称空间
显示自定义属性。
（5）添加属性设置按钮
创建一个新的属性集。
（6）添加属性按钮
创建一个新的属性定义。
（7）增值按钮
创建一个新的值定义。
（8）卸下按钮
删除选定的属性集，属性定义或值定义。
- 若要创建自定义属性集，请在名称空间下拉列表中选择“用户”选项，然后单击“添加属性集”。新的属性集将添加到“用户”空间。要编辑属性集，请执行以下操作：
- 在ID（9）字段中键入一个名称。
- 在标签（10）字段中键入一个名称。
标签名称出现在属性树中。如果未定义标签名称，则显示ID名称。该ID必须是唯一的。
（可选）您可以选择将自定义属性仅应用于特定实例（11），然后选择可见性（12）。- 选择属性集所适用的建筑元素类别（13）。
展开其中一个类别时，将显示不同类型的建筑元素（14），请选中其名称旁边的框以与属性集相关联。下图显示了插入新属性集后的“ BIM属性”对话框。
- 要将属性添加到当前选定的属性集，请首先选择一个属性集，然后单击“添加属性”按钮以添加新属性。
要编辑属性，请执行以下操作：- 在ID中输入名称（15）
- 在标签中输入名称（16）
- （可选）在“描述”（17）中键入描述。
- 选择属性类型。选项包括布尔值，整数，实数和字符串（18）
- （可选）定义枚举值

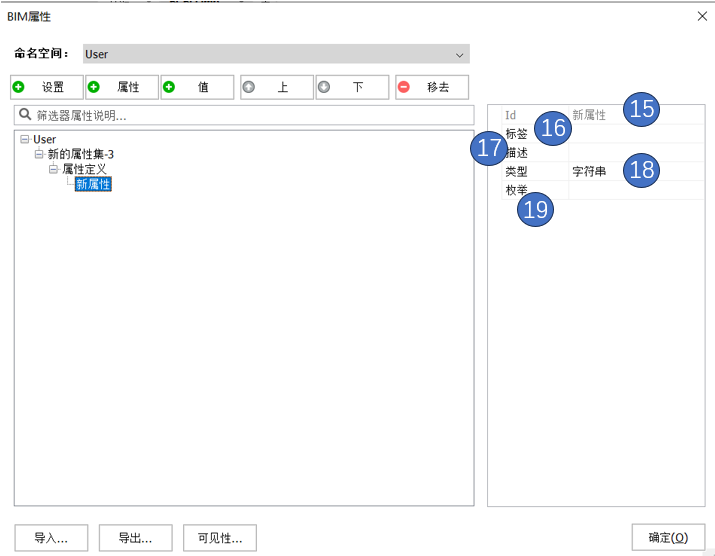

下图显示了插入新属性后的“ BIM属性”对话框。
- 要删除属性集/属性，请在树中选择一个属性集/属性，然后单击“删除”按钮将其删除。
- 按确定按钮接受它。
现在，如果选择与属性集相关联的建筑元素，您将看到其新分配的属性（20）放置在属性面板中的新类别（21）中。
要将值分配给您的自定义属性，请在属性面板中将其选中，然后在其字段中键入一个新值（22）。
下图显示了属性面板中的自定义属性。
