分类代码

概述：您可以使用建筑行业中使用的标准分类代码来组织BIM模型。这些代码可以根据国家或公司标准对元素进行分类。

• 可以使用一组预安装的分类系统来附加到BIM。
• 同一BIM中可以使用多个分类系统。

关于

分配分类代码可以组织BIM并提高详细程度。例如，他们可以组织图书馆资料和项目报告，估算项目成本并定义产品规格。目前，提供了可用的分类系统GUBIMClassCA，GUBIMClassES，主格式，NLSfb，OmniClass，UniClass2015，Uniformat和VMSW。

有关此命令的更多信息，请访问“命令参考”文章BimProperties。

为BIM分配分类代码

1. 从四边形（BIM：模型选项卡）中打开“ BIM属性”对话框。
   注意：Quad应该处于“无选择”状态。
   出现一个对话框：



1. 单击对话框左下角的导入（1）按钮。

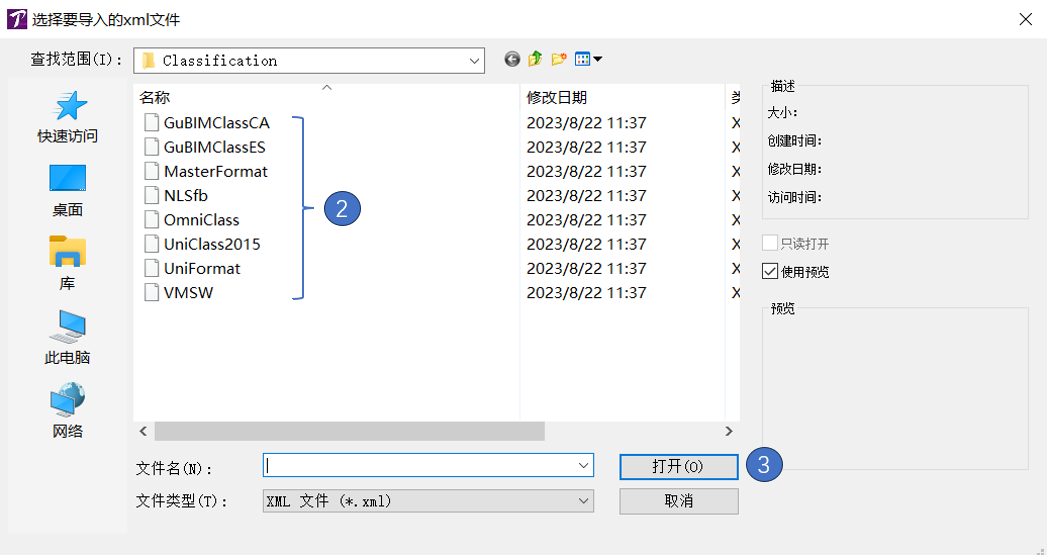

   文件对话框显示：



1. 在列表（2）中选择分类系统，然后单击“打开”（3）将其导入BIM。

   注意：如果文件对话框未显示“分类”文件夹，则应在地址栏中手动输入以下路径：C：\ Users \ <用户> AppData \ Roaming \ Tianhe \ THCAD\V22×64 \ zh_CN \ Support \ Bim \ Classification。

   可用的分类系统：


   GUBIMClassCA	加泰罗尼亚的BIM用户组的分类系统。
   GUBIMClassES	专为西班牙AEC行业设计的建筑构件统一分类系统。
   主格式	美国和加拿大的商业和机构建筑项目标准。
   NLSfb	荷兰AEC行业的标准。
   全能类	建筑行业分类系统。
   UniClass2015	英国建筑业所有行业的标准。
   统一格式	美国和加拿大的建筑物规格分类，成本估算和成本分析的标准。
   VMSW	比利时AEC行业的标准。

1. 将分类系统添加到名称空间（4），将所选分类系统添加为属性集（5），并将分类代码（6）附加到此属性集。
   默认情况下，分类系统适用于所有类型的建筑元素（7）。
   可选：取消选择要应用分类系统的建筑元素的类别。
   为此，请选中类别名称（8）旁边的框（该类别中的所有元素都将被排除），或展开列表并选中仅元素类型旁边的框。
   单击确定按钮（9）完成该过程。
   或按照前面的步骤导入另一个分类系统。



1. 选择要为其分配分类代码的元素，然后打开属性面板。
   分类系统（10）和代码（11）应该在属性面板中可用。



1. 单击右侧的箭头图标（12），然后在上下文菜单中选择所选元素的分类代码（13）。



   注意：将BIM导出到IFC文件中包含每个系统的分类系统，并带有分配的分类代码。这些属性将使用适当的标签和描述导出。
   下图显示了将具有OmniClass分类代码的BIM导出和导入从THCAD到Solibri的Solibri中的OmniClass分类（14）。
