BIM层编辑

命令：LevelOfDetail，RenderCompositionMaterial，DmPush / Pull

概述：在本课程中，您将学习如何在BIM模型中编辑合成层。

课程目标

完成本课程后，您将能够：

关于

BIM层编辑功能使您可以操纵模型中的所有合成层。每个图形内部都存储有设置，以控制称为LOD（细节水平）的构图层和称为RenderCompositionMaterial的渲染材料。这两个设置可以分别打开/关闭。

仅当LevelOfDetail = 2（高）时才显示构图层。
不需要选择建筑元素，它们将被自动调整。当LevelOfDetail = 0（低）时，使用实体的材料定义。

要切换“详细程度”用户首选项的值，请单击“主页”选项卡下功能区中或“ BIM”选项卡下四边形中的图标：

有关此设置的更多信息，请访问文章LevelOfDetail。

仅当RenderCompositionMaterial = 1（打开）时显示渲染材质。每个层的渲染材料在材料定义的3D渲染材料设置中定义。

要切换RenderCompositionMaterial用户首选项的值，请单击“主页”选项卡下功能区中或“ BIM”选项卡下四边形中的图标：

有关此命令的更多信息，请访问文章RenderCompositionMaterial。

RenderCompositionMaterial = 0（关闭）

RenderCompositionMaterial = 1（上）

注意：仅当“视觉样式”的“面设置” /“材质显示” 设置设置为“材质和纹理”（例如BIM，“建模”和“逼真的”）时，才会显示材质的视觉表示。合成层以及模型材料将显示在模型中。

注意：如果未下载所选合成的渲染材料或合成不正确，则该实体将显示为红色。

打开或关闭LOD和RenderCompositionMaterials可能有不同的组合。

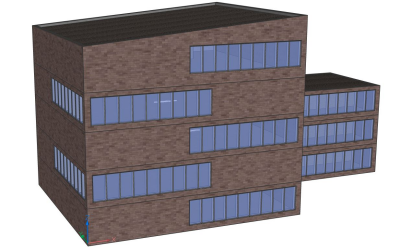

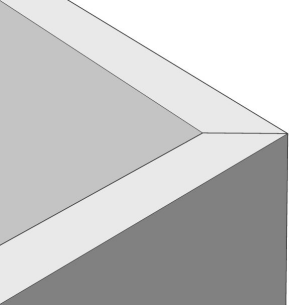

LOD = 0，RenderCompositionMaterials = 0
使用了实体的材质定义，并且不显示任何材质。

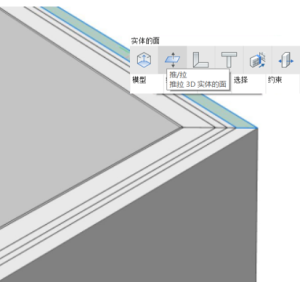

LOD = 2，RenderCompositionMaterials = 0
实体细分为层，不显示任何材质。启用面部检测后，您可以选择要推/拉的不同层的面部，例如。

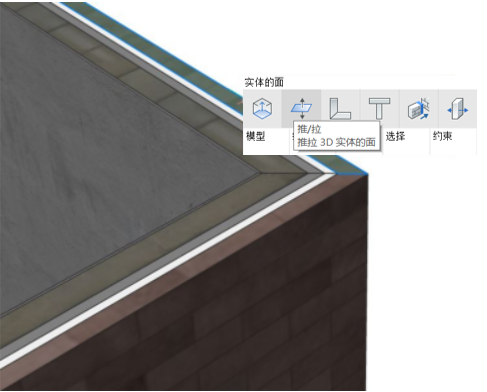

LOD = 0，RenderCompositionMaterials = 1
使用实体的材料定义。显示外部和内部表面的材料，并且外部层的材料将包裹在对象周围。
LOD = 2，RenderCompositionMaterials = 1
实体细分为层。每个层将显示有其自己的材料。启用面部检测后，您可以选择要推/拉的不同层的面部，例如。

确保“细节级别”的值= 2（高）。

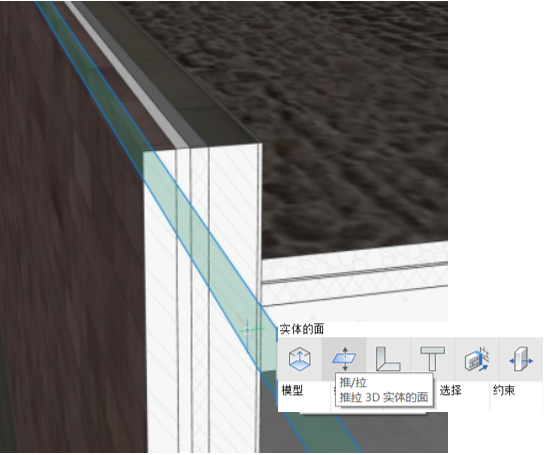

将光标放在要编辑的合成层附近，然后按Tab键，直到层（1）突出显示。
注意：突出显示的层面以检测到的边界颜色显示（默认= 95）。为此必须启用面部检测。

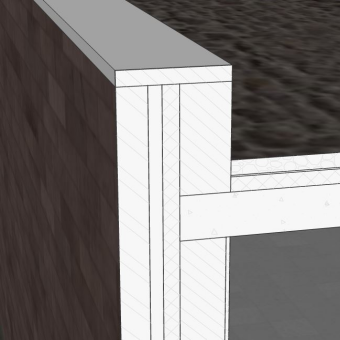

从“ Quad”中选择“推/拉”，然后将层拖动到新位置（2）。
注意：确保DmPushPullSubtract = 1。这样可确保从相交的任何其他3D实体中减去被推/拉的层。
注意：确保已打开ESNAP以捕捉到层的边缘。

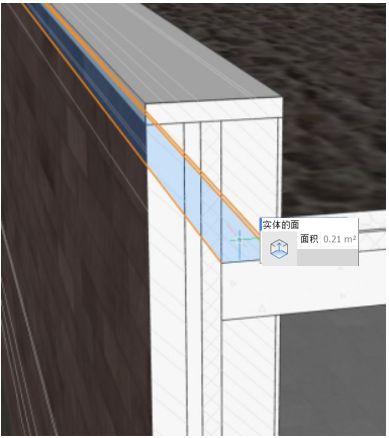

除了现有的成分外，还可以通过添加额外的实体来创建更复杂的细节。例如，将从屋顶边缘开始创建屋顶细节。
