BIM组成

命令： BLCompositions，BimClassify，BLMaterials，BimAttachComposition

概述：在本课程中，您将学习如何制作和编辑作品。

课程目标

完成本课程后，您将能够：

使用“ BIM合成”面板
使用合成编辑器在项目中创建，编辑或删除合成
使用物理材料库创建单层合成
显示成分层
从固体中去除成分

关于

BIM组成：

都存储在库数据库中。
是乘还是单层。
层材料在“物理材料”编辑器（）中进行管理。
可以分配给BIM模型中的任何实体。
在“ BIM成分”面板（）中列出
在合成编辑器（）中进行管理。

有关附加构图的更多信息，请参阅过程文章附加构图。

使用“ BIM合成”面板

（1）菜单
（2）构成类型清单
（3）搜索栏	过滤合成列表。仅显示包含当前搜索词的词组。
（4）可用成分	除非选择了“仅在项目中显示合成...”菜单选项，否则“库”和“项目”数据库中都会显示所有选定类型的合成。

使用BIM合成编辑器

BIM合成编辑器是一个对话框，其中包含用于创建，修改和删除合成的选项。使用合成编辑器，您还可以按类别对合成进行排序并查看合成的属性。

该BLCompositions命令打开BIM组合编辑：

（5）构图类别选择	按类别过滤：墙，板，屋顶或普通。
（6）新构图	创建一个新的合成。
（7）在建中	在“项目”数据库中显示所选类别（墙，楼板……）的成分。
（8）在图书馆	显示库数据库中所选类别（墙，楼板……）的成分。
（9）预览窗格	显示当前选择的构图。
（10）名称栏	显示所选的合成名称。您可以更改默认名称。
（11）类别下拉框	显示新合成的类别。
（12）结构网格	显示合成层的材料和厚度。顶部（外部）上的层应用于实体的参考。
（13）添加层	打开物理材料编辑器，使您可以从库或项目数据库中选择一种材料。在这里您还可以创建新材料。插入所选层的副本。
（14）属性网格	显示所选合成的属性。
（15）自定义属性	打开自定义属性对话框。

创建一个新的构图

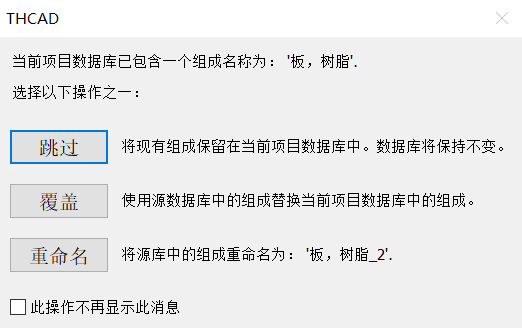

您可以在“项目”或“库”数据库中创建新的合成。

打开BIM合成编辑器。
请执行以下任一操作：
- 在“合成”面板上的菜单中，选择“打开合成对话框”。
- 在命令行中键入BLCompositions。

单击合成工具栏左侧的“新建”图标（）。
新的（空）组成将添加到所选数据库中。
要添加和编辑层，请转到“编辑合成”。

编辑构图

步骤1：更改名称和类型

选择新的组成。
在合成的“名称”字段中键入一个新名称。
使用类型下拉框指定合成类型：Wall，Slab，Roof或Generic。
合成类别用于过滤合成列表和“合成”对话框。

第2步：更换帘布层

添加，编辑和删除层

单击合成编辑器右侧的“添加层”按钮（）。
在物理材料对话框显示：
在“项目”或“库”数据库中选择一种材料，然后双击或按“确定”按钮，以将材料分配给合成中的层。
双击层的“图案”或“名称”以编辑材料。
有关更多信息，请参见物理材料文章。
要选择其他材料，请在“库”或“项目”列表中选择一种材料，然后按OK。
要删除层，请选择层，然后单击“删除”工具按钮。
（可选）右键单击材料，然后在上下文菜单中选择“制作合成”（16），以创建单层合成。

修改厚度并更改层顺序

单击“厚度”字段（17）来修改“结构”网格中的层厚度。
如果材料的“允许自定义厚度”属性设置为“是”，则只能修改层厚度。
Enter a value in the field (18) and press Enter to accept it. The overall thickness of the composition is updated accordingly.
The plies of a composition are ordered from Exterior (top) to Interior (bottom).
Drag the ply number (21) on the desired position to change the ply order.

Note: when a composition has been modified, the solids that have this composition attached are updated automatically. Use the BimUpdateThickness command apply the changes in the model.

Locking/unlocking the composition thickness

The overall thickness of a composition is equal to the sum of the thicknesses of the composing plies.

The thickness of a ply can be either locked or unlocked (see image above).

Locked thickness (19): the thickness of the ply is fixed.
Unlocked thickness (20): the thickness of the ply is variable.

Note: only one ply in a composition can have an unlocked thickness. As a result, the total thickness of a composition can be:

Fixed: all plies have locked thicknesses.
Minimal: the composition contains at least two plies and one ply has an unlocked thickness. The minimum thickness is equal to the sum of the thicknesses of the locked plies.
Free: a single ply composition has an unlocked thickness.

The thickness of a ply can only be unlocked if the Allow Custom Thickness property of the material is set to Yes.
