命令：BimClassify
概述：在本课程中，您将学习如何根据相应的建筑元素类型对实体进行分类。
课程目标
完成本课程后，您将能够：
- 通过适当的建筑元素对实体进行分类。
- 使用分类类别。
- 将实体转换为块，并将块引用分类为BIM元素。
- 自动分类一组实体。
关于
如果您有没有任何分类的概念模型，则可以使用BIM分类将这些元素转换为分类的BIM元素。
有关此命令的更多信息，请访问“命令参考”文章BimClassify。
分类实体
- 在工程图中选择一个实体进行分类。
- 在Quad的BIM命令组中选择分类类型（1）。
BIM数据已分配给所选实体。

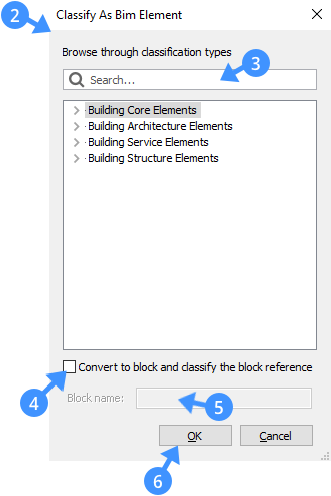

- （可选）从“四边形”中选择“手动分类”选项以访问BIM元素分类类型。这将显示“分类为BIM元素”对话框（2）：
注意：分类类型分为以下几类：
- 建立核心元素
- 建筑建筑元素
- 建筑服务元素
- 建筑结构元素
请执行以下任一操作：
- 在搜索字段（3）中输入BIM元素类型的特定名称，以过滤可用的元素类型
- 从列表中选择建筑元素类型
- （可选）选中“转换为块”选项（4），然后在“块名称”字段中输入一个名称（5）。
此选项会将选定的实体转换为块，并将块引用分类为已定义的建筑元素类型。
- 单击确定按钮（6）接受它。
- （可选）使用“
四边形”中的“自动”（）选项自动对所选实体进行分类。这种自动分类是根据对象的几何特征完成的。始终检查是否已正确分类。
- 要从实体中删除分配的BIM数据，请在工程图中选择实体，然后
从四边形中选择“取消分类（）”选项。
BIM数据已从所选实体中删除。
分类实体的性质
对实体进行分类时，有关建筑元素类型的许多属性会显示在“属性”面板中。

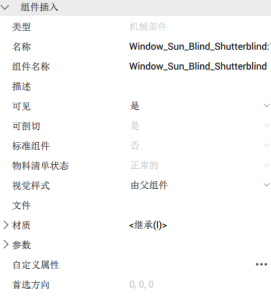

下图显示了可用于门窗的属性：
